IT

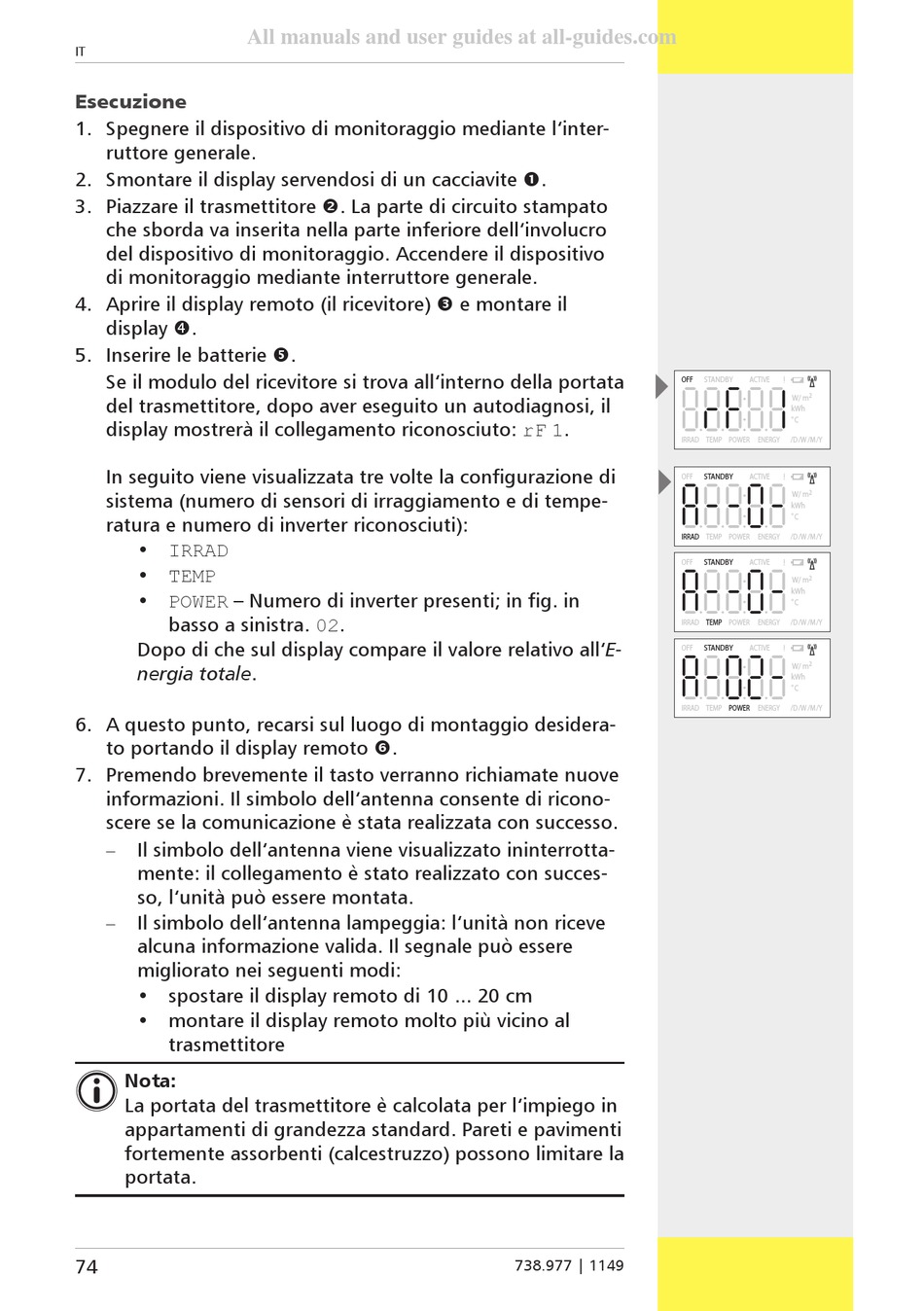

Esecuzione
1. Spegnere il dispositivo di monitoraggio mediante l'inter-
ruttore generale.
2. Smontare il display servendosi di un cacciavite .
3. Piazzare il trasmettitore . La parte di circuito stampato
che sborda va inserita nella parte inferiore dell'involucro
del dispositivo di monitoraggio. Accendere il dispositivo
di monitoraggio mediante interruttore generale.
4. Aprire il display remoto (il ricevitore) e montare il
display .
5. Inserire le batterie .
Se il modulo del ricevitore si trova all'interno della portata
del trasmettitore, dopo aver eseguito un autodiagnosi, il
display mostrerà il collegamento riconosciuto: rF 1.
In seguito viene visualizzata tre volte la configurazione di
sistema (numero di sensori di irraggiamento e di tempe-
ratura e numero di inverter riconosciuti):
• IRRAD
• TEMP
• POWER – Numero di inverter presenti; in fig. in
basso a sinistra. 02.
Dopo di che sul display compare il valore relativo all'E-
nergia totale.
6. A questo punto, recarsi sul luogo di montaggio desidera-
to portando il display remoto .
7. Premendo brevemente il tasto verranno richiamate nuove
informazioni. Il simbolo dell'antenna consente di ricono-
scere se la comunicazione è stata realizzata con successo.
Il simbolo dell'antenna viene visualizzato ininterrotta-
–
mente: il collegamento è stato realizzato con succes-
so, l'unità può essere montata.
Il simbolo dell'antenna lampeggia: l'unità non riceve
–
alcuna informazione valida. Il segnale può essere
migliorato nei seguenti modi:
• spostare il display remoto di 10 ... 20 cm
• montare il display remoto molto più vicino al
trasmettitore
Nota:
La portata del trasmettitore è calcolata per l'impiego in
appartamenti di grandezza standard. Pareti e pavimenti
fortemente assorbenti (calcestruzzo) possono limitare la
portata.
74
OFF
IRRAD
OFF
IRRAD
OFF
IRRAD
OFF
IRRAD
738.977 | 1149
STANDBY
ACTIVE
2
W/ m
kWh
C
TEMP
POWER
ENERGY
/D
/W
/M
/Y
STANDBY
ACTIVE
2
W/ m
kWh
C
TEMP
POWER
ENERGY
/D
/W
/M
/Y
STANDBY
ACTIVE
2
W/ m
kWh
C
TEMP
POWER
ENERGY
/D
/W
/M
/Y
STANDBY
ACTIVE
2
W/ m
kWh
C
TEMP
POWER
ENERGY
/D
/W
/M
/Y
