7.1
Überwachungseinheit montieren
9 Ein oder mehrere Wechselrichter StecaGrid 300/500 sind
auf DIN-Schienen montiert; siehe Anleitung der Wechsel-
richter.
9 Rechts von den Wechselrichtern ist auf der DIN-Schiene
noch Platz für eine Überwachungseinheit.
–
+
/

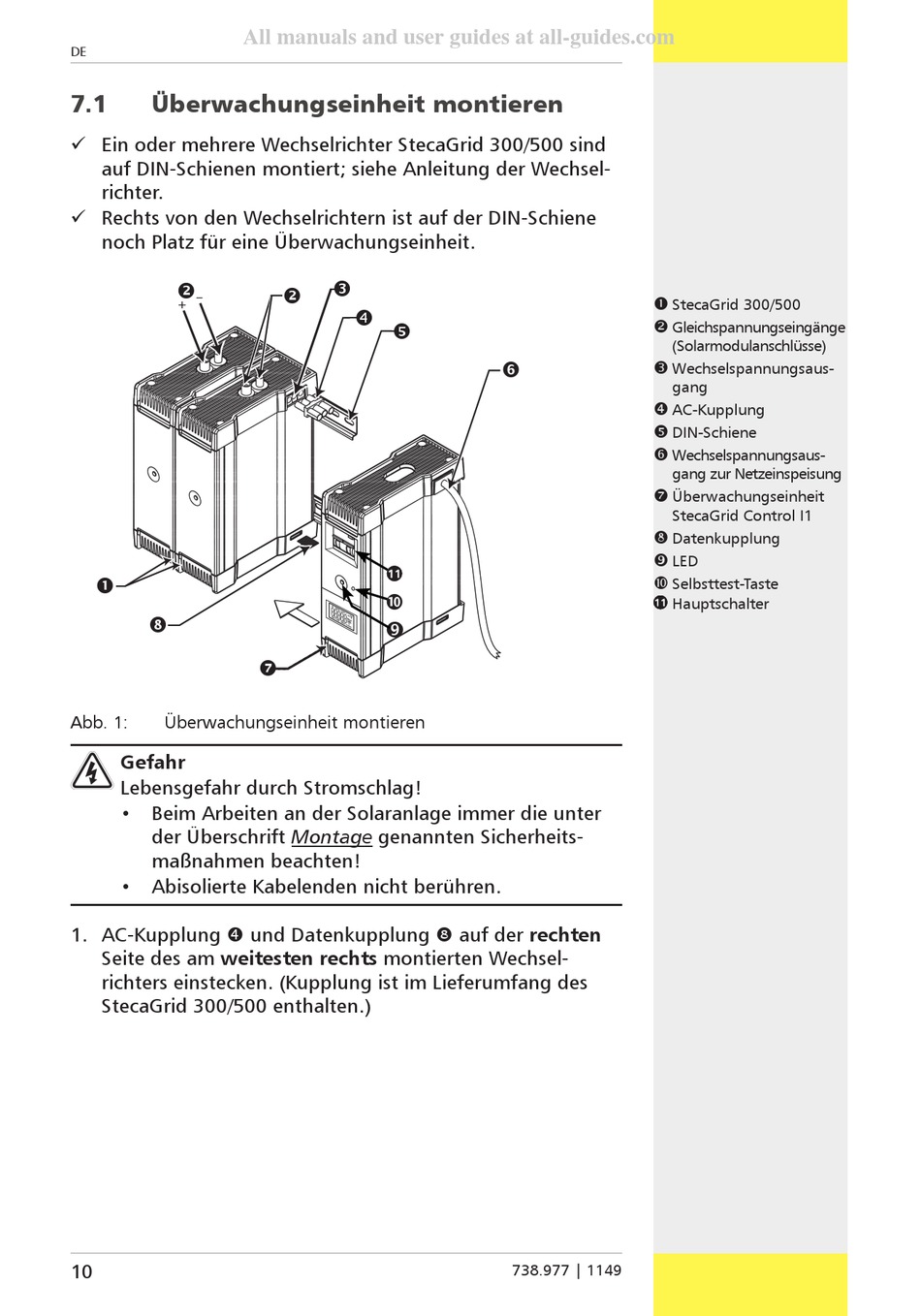

Abb. 1:
Überwachungseinheit montieren
Gefahr
Lebensgefahr durch Stromschlag!
Beim Arbeiten an der Solaranlage immer die unter
•
der Überschrift Montage genannten Sicherheits-
maßnahmen beachten!
Abisolierte Kabelenden nicht berühren.
•
1. AC-Kupplung und Datenkupplung auf der rechten
Seite des am weitesten rechts montierten Wechsel-
richters einstecken. (Kupplung ist im Lieferumfang des
StecaGrid 300/500 enthalten.)
10
StecaGrid 300/500
Gleichspannungseingänge
(Solarmodulanschlüsse)
Wechselspannungsaus-
gang
AC-Kupplung
DIN-Schiene
Wechselspannungsaus-
gang zur Netzeinspeisung
Überwachungseinheit
StecaGrid Control I1
Datenkupplung
LED
Selbsttest-Taste
Hauptschalter
