OFF
STANDBY
ACTIVE
2
W/ m
kWh
C
IRRAD
TEMP
POWER
ENERGY
/D
/W
/M
/Y
OFF
STANDBY
ACTIVE
2
W/ m
kWh
C
IRRAD
TEMP
POWER
ENERGY
/D
/W
/M
/Y
OFF
STANDBY
ACTIVE
2
W/ m
kWh
C
IRRAD
TEMP
POWER
ENERGY
/D
/W
/M
/Y
OFF
STANDBY
ACTIVE
2
W/ m
kWh
C
IRRAD
TEMP
POWER
ENERGY
/D
/W
/M
/Y

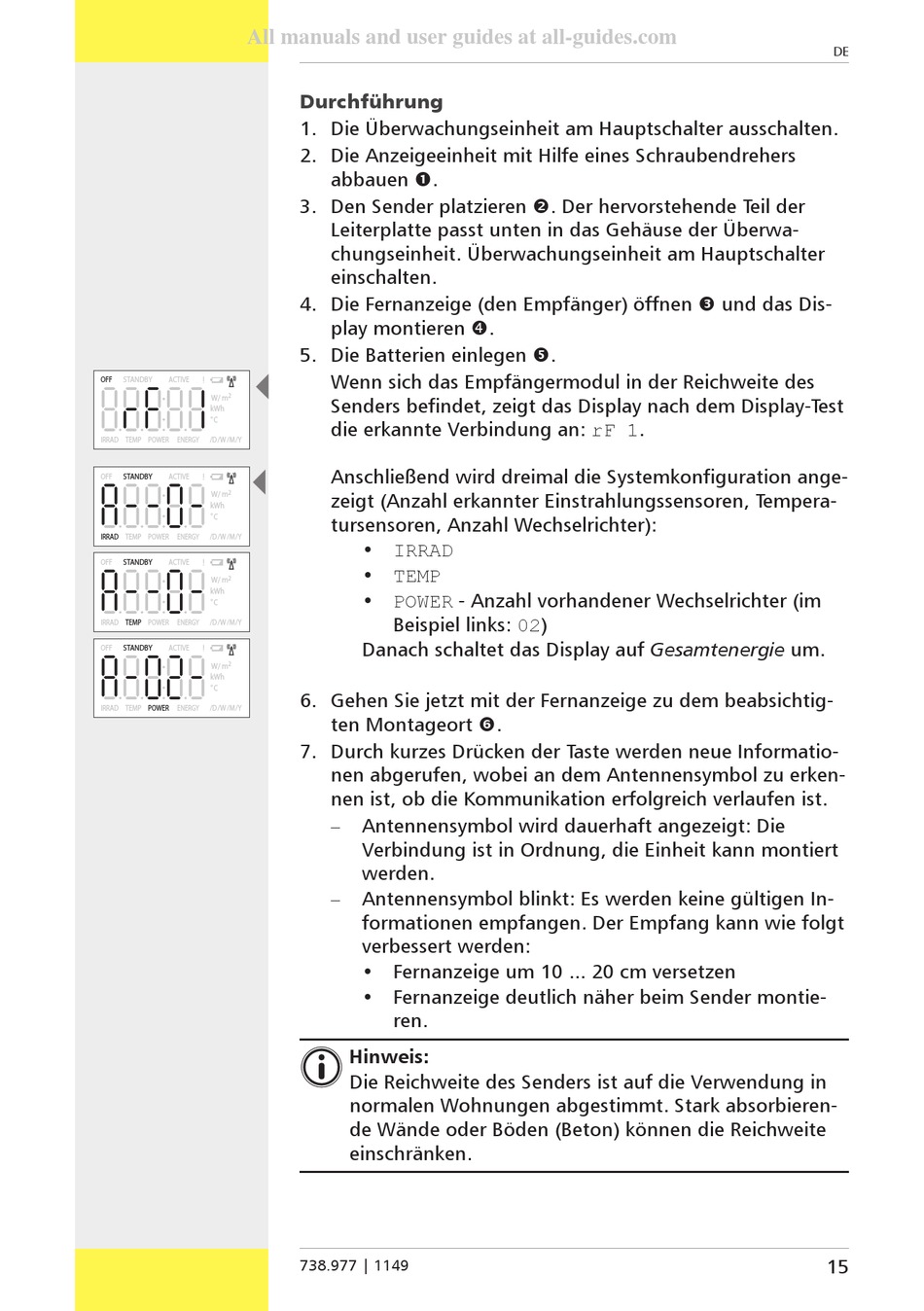

Durchführung
1. Die Überwachungseinheit am Hauptschalter ausschalten.
2. Die Anzeigeeinheit mit Hilfe eines Schraubendrehers
abbauen .
3. Den Sender platzieren . Der hervorstehende Teil der
Leiterplatte passt unten in das Gehäuse der Überwa-
chungseinheit. Überwachungseinheit am Hauptschalter
einschalten.
4. Die Fernanzeige (den Empfänger) öffnen und das Dis-
play montieren .
5. Die Batterien einlegen .
Wenn sich das Empfängermodul in der Reichweite des
Senders befindet, zeigt das Display nach dem Display-Test
die erkannte Verbindung an: rF 1.
Anschließend wird dreimal die Systemkonfiguration ange-
zeigt (Anzahl erkannter Einstrahlungssensoren, Tempera-
tursensoren, Anzahl Wechselrichter):
• IRRAD
• TEMP
• POWER - Anzahl vorhandener Wechselrichter (im
Beispiel links: 02)
Danach schaltet das Display auf Gesamtenergie um.
6. Gehen Sie jetzt mit der Fernanzeige zu dem beabsichtig-
ten Montageort .
7. Durch kurzes Drücken der Taste werden neue Informatio-
nen abgerufen, wobei an dem Antennensymbol zu erken-
nen ist, ob die Kommunikation erfolgreich verlaufen ist.
Antennensymbol wird dauerhaft angezeigt: Die
–
Verbindung ist in Ordnung, die Einheit kann montiert
werden.
Antennensymbol blinkt: Es werden keine gültigen In-
–
formationen empfangen. Der Empfang kann wie folgt
verbessert werden:
• Fernanzeige um 10 ... 20 cm versetzen
• Fernanzeige deutlich näher beim Sender montie-
ren.
Hinweis:
Die Reichweite des Senders ist auf die Verwendung in
normalen Wohnungen abgestimmt. Stark absorbieren-
de Wände oder Böden (Beton) können die Reichweite
einschränken.
738.977 | 1149
DE
15
