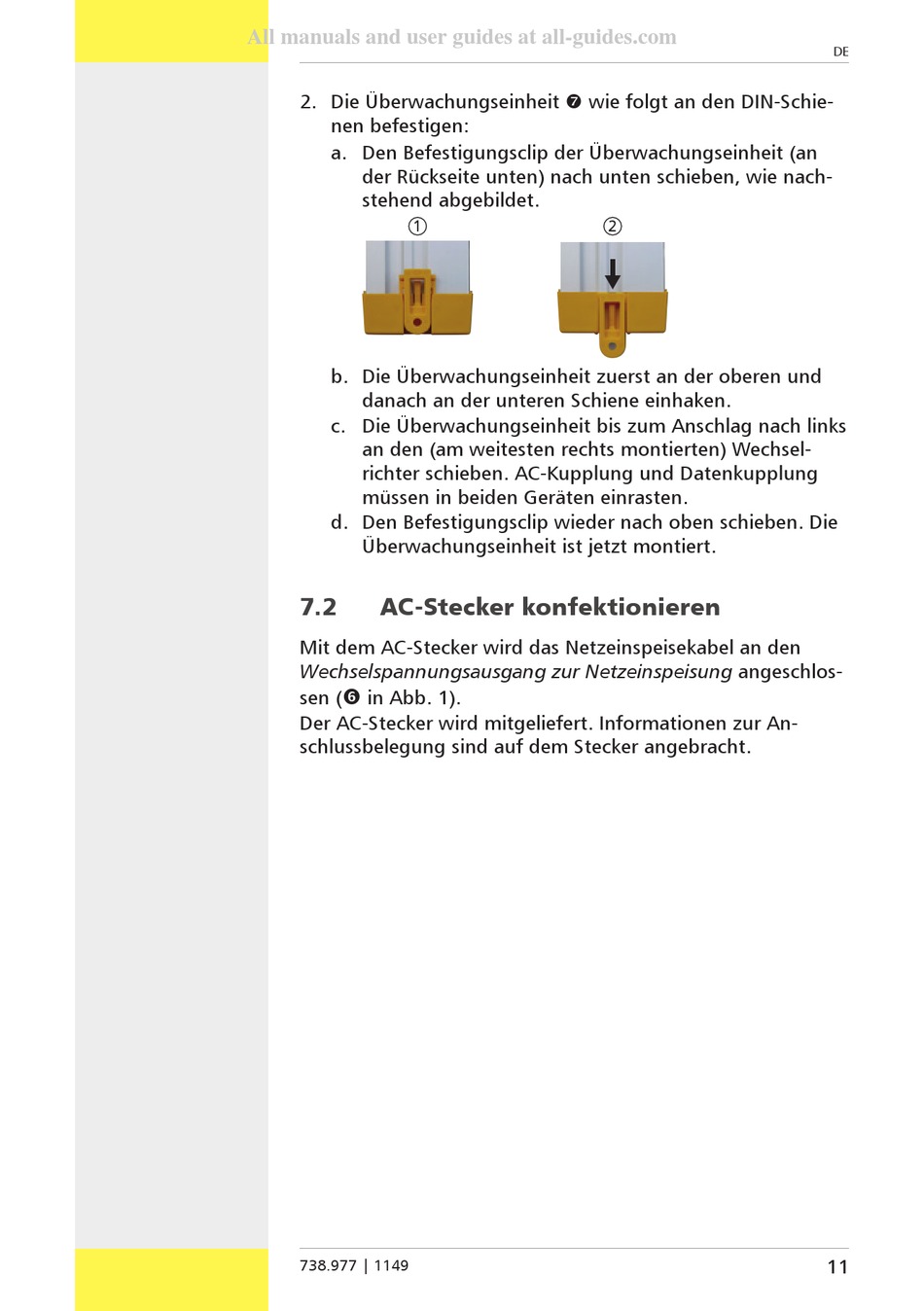

2. Die Überwachungseinheit wie folgt an den DIN-Schie-
nen befestigen:
a. Den Befestigungsclip der Überwachungseinheit (an
der Rückseite unten) nach unten schieben, wie nach-
stehend abgebildet.
1
b. Die Überwachungseinheit zuerst an der oberen und
danach an der unteren Schiene einhaken.
c. Die Überwachungseinheit bis zum Anschlag nach links
an den (am weitesten rechts montierten) Wechsel-
richter schieben. AC-Kupplung und Datenkupplung
müssen in beiden Geräten einrasten.
d. Den Befestigungsclip wieder nach oben schieben. Die
Überwachungseinheit ist jetzt montiert.
7.2
AC-Stecker konfektionieren
Mit dem AC-Stecker wird das Netzeinspeisekabel an den
Wechselspannungsausgang zur Netzeinspeisung angeschlos-
sen (
in Abb. 1).
Der AC-Stecker wird mitgeliefert. Informationen zur An-
schlussbelegung sind auf dem Stecker angebracht.
738.977 | 1149
2
DE
11
