7.1
Montaggio del dispositivo di monito-
raggio
9 Uno o più inverter StecaGrid 300/500 sono montati su
guide DIN; vedere le istruzioni degli inverter.
9 A destra degli inverter, sulla guida DIN, si trova ancora
spazio per montare il dispositivo di monitoraggio.
–
+
/

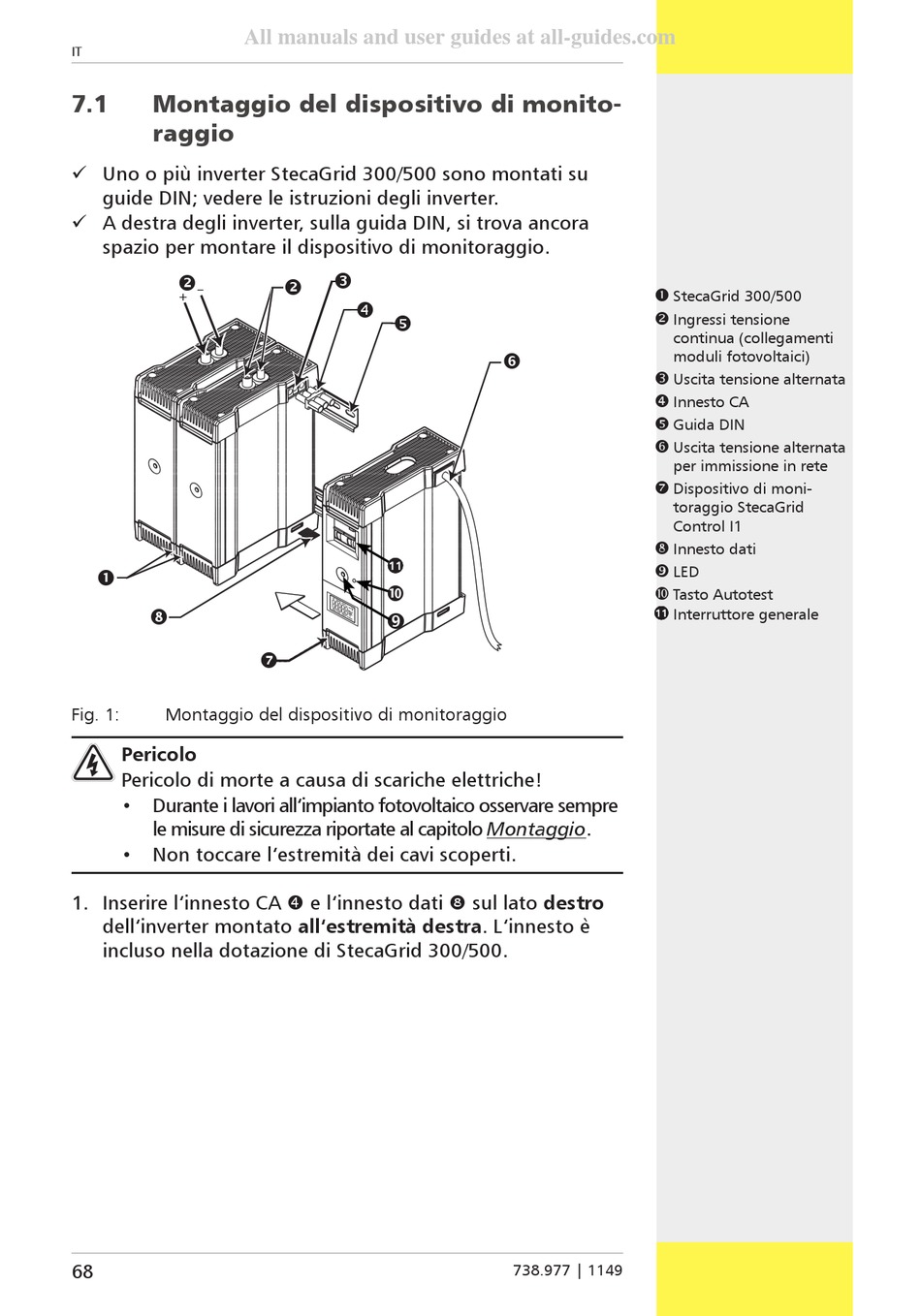

Fig. 1:
Montaggio del dispositivo di monitoraggio
Pericolo
Pericolo di morte a causa di scariche elettriche!
Durante i lavori all'impianto fotovoltaico osservare sempre
•
le misure di sicurezza riportate al capitolo Montaggio.
Non toccare l'estremità dei cavi scoperti.
•
1. Inserire l'innesto CA e l'innesto dati sul lato destro
dell'inverter montato all'estremità destra. L'innesto è
incluso nella dotazione di StecaGrid 300/500.
68
StecaGrid 300/500
Ingressi tensione
continua (collegamenti
moduli fotovoltaici)
Uscita tensione alternata
Innesto CA
Guida DIN
Uscita tensione alternata
per immissione in rete
Dispositivo di moni-
toraggio StecaGrid
Control I1
Innesto dati
LED
Tasto Autotest
Interruttore generale
