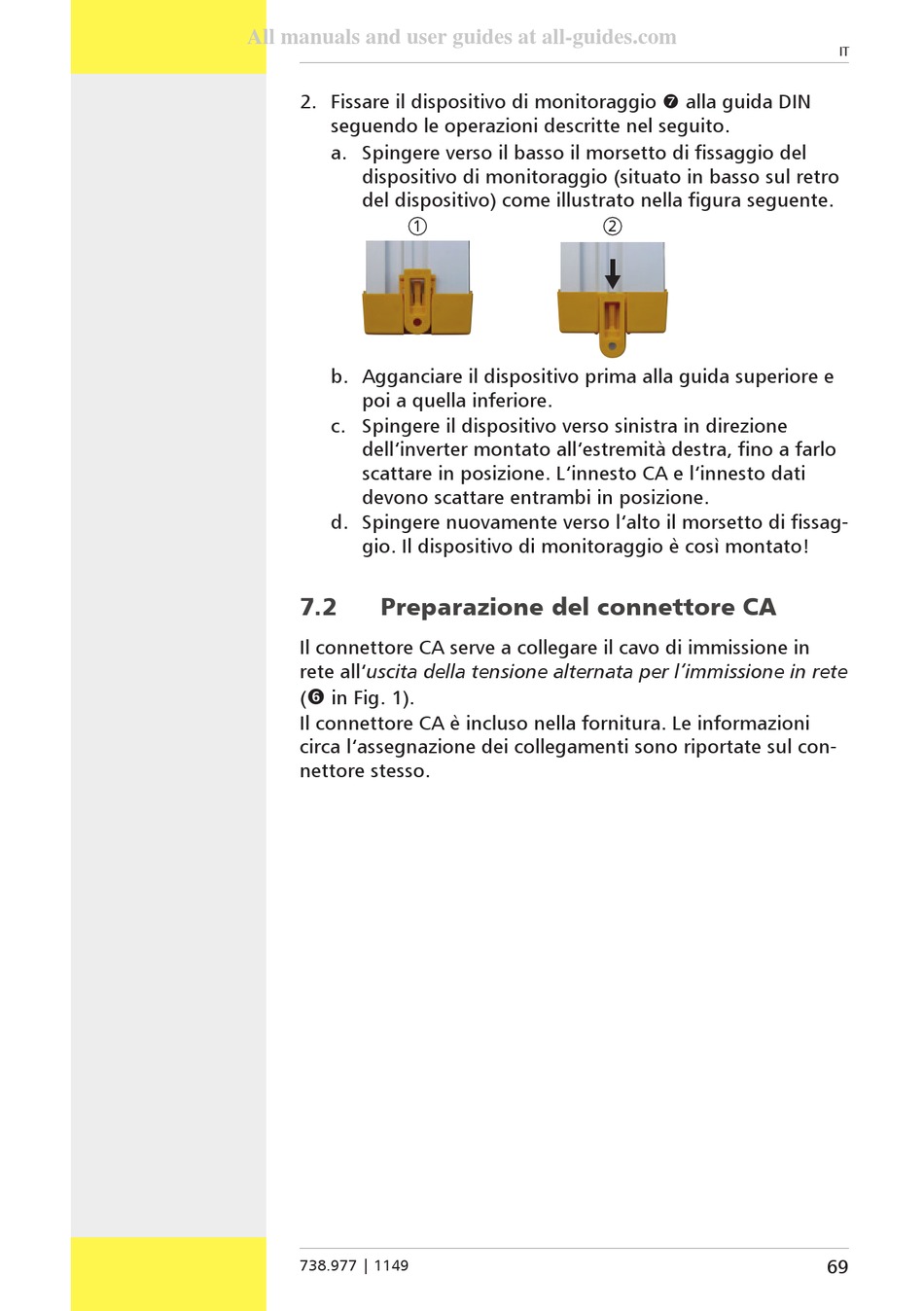

2. Fissare il dispositivo di monitoraggio alla guida DIN
seguendo le operazioni descritte nel seguito.
a. Spingere verso il basso il morsetto di fissaggio del
dispositivo di monitoraggio (situato in basso sul retro
del dispositivo) come illustrato nella figura seguente.
1
b. Agganciare il dispositivo prima alla guida superiore e
poi a quella inferiore.
c. Spingere il dispositivo verso sinistra in direzione
dell'inverter montato all'estremità destra, fino a farlo
scattare in posizione. L'innesto CA e l'innesto dati
devono scattare entrambi in posizione.
d. Spingere nuovamente verso l'alto il morsetto di fissag-
gio. Il dispositivo di monitoraggio è così montato!
7.2
Preparazione del connettore CA
Il connettore CA serve a collegare il cavo di immissione in
rete all'uscita della tensione alternata per l'immissione in rete
(
in Fig. 1).
Il connettore CA è incluso nella fornitura. Le informazioni
circa l'assegnazione dei collegamenti sono riportate sul con-
nettore stesso.
