SmartLogger3000
Benutzerhandbuch
2.2.3 Beschreibung des Geräts
Beschreibung des Geräts

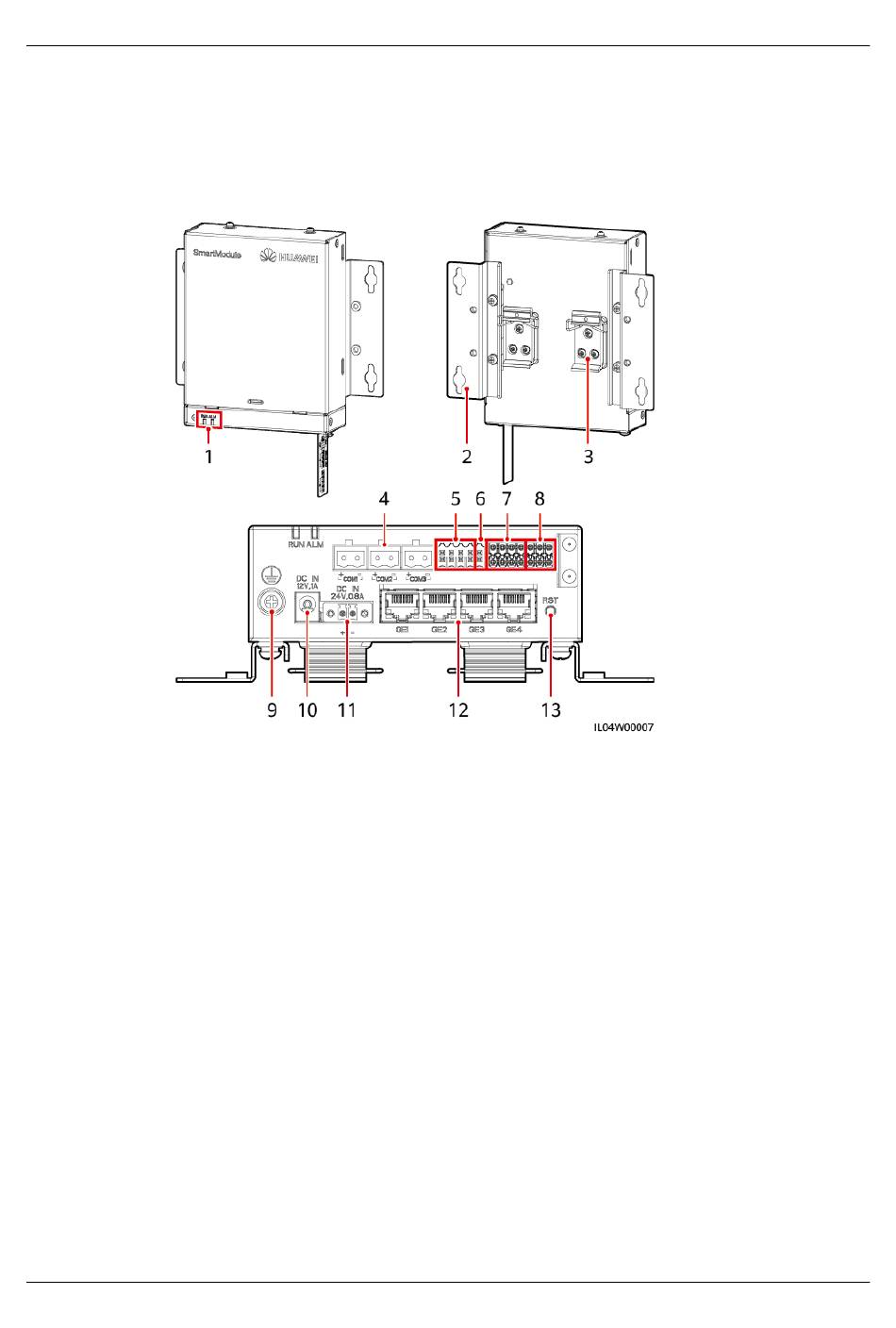

Abbildung 2-12 Beschreibung des Geräts
(1) LED-Anzeigen
(4) COM-Anschlüsse
(7) AI-Anschlüsse
(10) 12-V-Stromeingang
(13) RST-Taste
Ausgabe 06 (2022-01-30)
(2) Befestigungslasche
(5) DI-Anschlüsse
(8) PT-Anschlüsse
(11) 24-V-Stromeingang
Copyright © Huawei Technologies Co., Ltd.
2 Produktübersicht
(3) Tragschienenhalterung
(6) 12-V-Stromausgang
(9) Schutzerdungspunkt
(12) GE-Anschlüsse
23
