Nivellieren des Mähwerks in
Längsrichtung
1.
Lockern Sie die Klemmmutter und die seitliche
Schraube in den Jochs, die Sie einstellen
möchten.
1. Obere Schraube
2. Klemmmutter
3. Joch
2.
Drehen Sie die obere Schraube der Bügel, um
die Höhe des Mähwerks einzustellen.
Hinweis:
Drehen Sie die Schraube nach
rechts, um das Mähwerk anzuheben, oder nach
links, um es abzusenken.
3.
Ziehen Sie die Klemmmuttern und die seitlichen
Schrauben an.
4.
Prüfen Sie die Neigung in Längsrichtung, siehe
Prüfen der Längsneigung des Mähwerks (Seite
50).

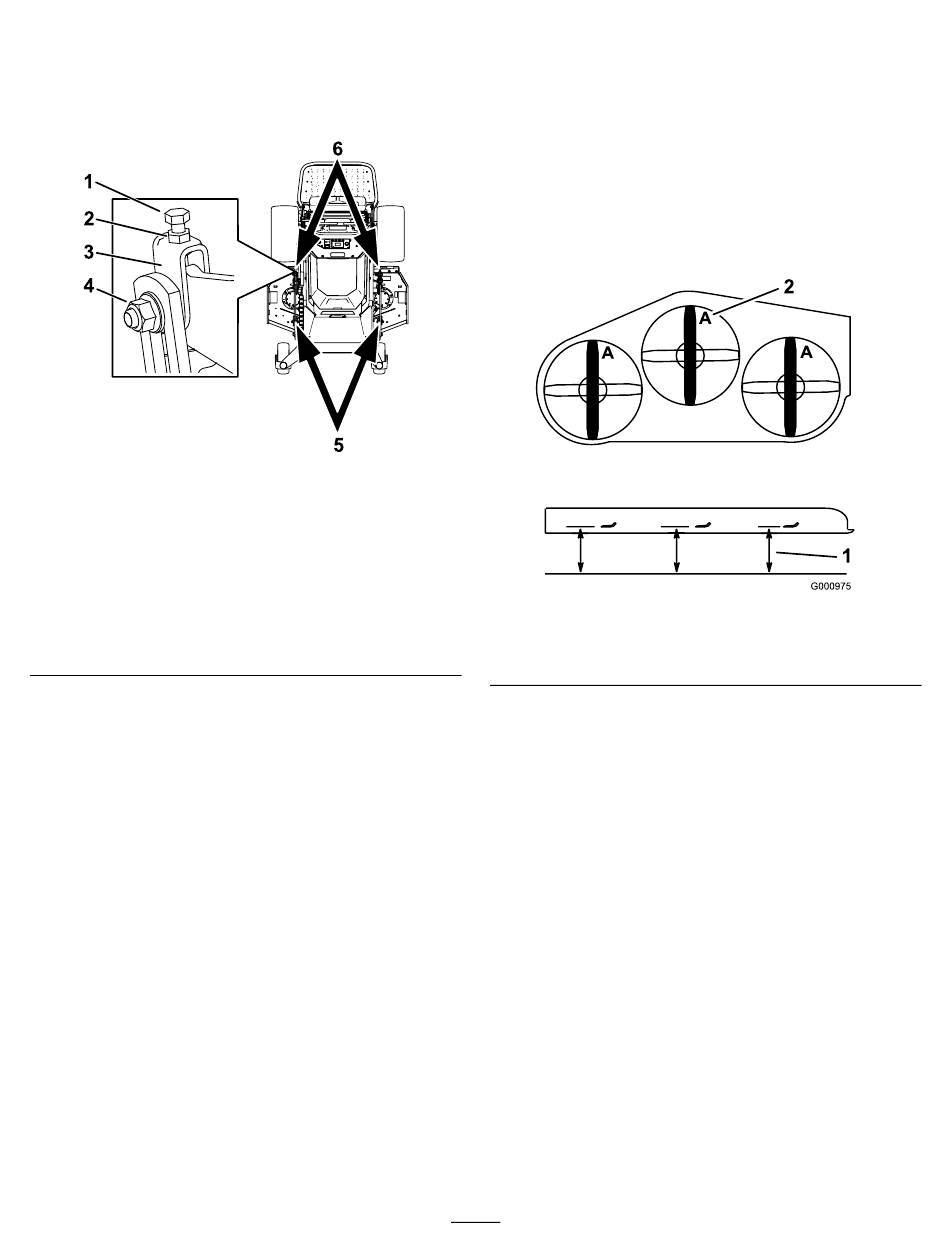

Bild 71
4. Seitliche Mutter
5. Stellen Sie diese Jochs
ein, um die vordere
Seite des Mähwerks
anzupassen.
6. Stellen Sie diese Jochs
ein, um die hintere
Seite des Mähwerks
anzupassen.
Einstellen der Schnitthöhe
1.
Prüfen Sie den Druck des Hinterreifens.
2.
Stellen Sie die Schnitthöhe auf 76 mm ein.
3.
Stellen Sie die Messer in Längsrichtung, wenn
die Maschine auf einer ebenen Oberfläche steht.
4.
Messen Sie an den Stellen A und von einer
ebenen Oberfläche bis zur Schnittkante der
Messerspitzen.
Hinweis:
betragen.
g407497
1. Messen Sie von einer
ebenen Fläche aus
5.
Sollte die Einstellung nicht richtig sein, ermitteln
Sie die zwei vorderen Jochs an der Maschine.
6.
Lösen Sie die seitliche Schraube und
Klemmmutter der Jochs.
7.
Stellen Sie die obere Schraube der Jochs ein,
bis die Messerspitzen 76 mm haben.
8.
Ziehen Sie die Klemmmuttern und die seitlichen
Schrauben an.
51
Der gemessene Wert sollte 76 mm
Bild 72
2. Messen Sie das Messer
an der Stelle A
g000975
