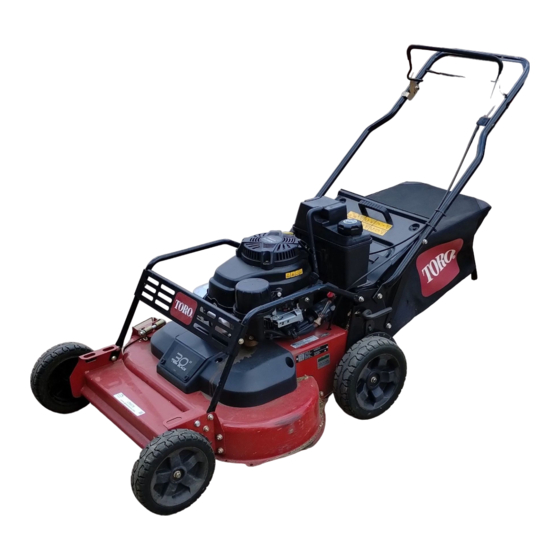

Handgeführter Rasenmäher TurfMaster™ (76 cm)
Modellnr. 22205TE-Seriennr. 400000000 und höher
Einführung
Dieser handgeführte Rasenmäher mit Sichelmessern
sollte von Privatleuten oder geschulten Lohnarbeitern
verwendet werden. Er ist hauptsächlich für das
Mähen von Gras auf gepflegten Grünflächen in
Privat- oder öffentlichen Anlagen gedacht. Er ist
nicht für das Schneiden von Büschen oder für einen
landwirtschaftlichen Einsatz gedacht.
Lesen Sie diese Informationen sorgfältig durch,
um sich mit dem ordnungsgemäßen Einsatz und
der Wartung des Geräts vertraut zu machen und
Verletzungen und eine Beschädigung des Geräts zu
vermeiden. Sie tragen die Verantwortung für einen
ordnungsgemäßen und sicheren Einsatz des Geräts.
Wenden Sie sich hinsichtlich Informationen zu
Produkten und Zubehör sowie Angaben zu Ihrem
örtlichen Vertragshändler oder zur Registrierung des
Produktes direkt an Toro unter www.Toro.com.
Wenden Sie sich an den offiziellen Toro
Vertragshändler oder Kundendienst, wenn Sie eine
Serviceleistung, Toro Originalersatzteile oder weitere
Informationen benötigen. Haben Sie dafür die Modell-
und Seriennummern der Maschine griffbereit. In
1
wird der Standort der Modell- und Seriennummern
auf dem Produkt angegeben. Tragen Sie hier bitte die
Modell- und Seriennummern des Geräts ein.
1. Das Schild mit den Modell- und Seriennummern befindet
sich an einer von diesen zwei Stellen.
© 2017-The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
1
G023543
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Modellnr.
Seriennr.
In dieser Anleitung werden potenzielle Gefahren
angeführt, und Sicherheitsmeldungen werden vom
Sicherheitswarnsymbol
das auf eine Gefahr hinweist, die zu schweren
oder tödlichen Verletzungen führen kann, wenn
Sie die empfohlenen Sicherheitsvorkehrungen nicht
einhalten.
1. Sicherheitswarnsymbol
In dieser Anleitung werden zwei Begriffe zur
Hervorhebung von Informationen verwendet. Wichtig
weist auf spezielle mechanische Informationen hin,
und Hinweis hebt allgemeine Informationen hervor,
die Ihre besondere Beachtung verdienen.
Dieses Produkt entspricht allen relevanten
europäischen Richtlinien. Weitere Angaben
finden Sie in den produktspezifischen
Konformitätsbescheinigungen.
Nettodrehzahl: Die Brutto- oder Nettodrehzahl dieses
Motors wurden vom Motorhersteller im Labor gemäß
SAE J1940 ermittelt. Aufgrund der Konfiguration
zur Erfüllung von Sicherheits-, Emissions-
und Betriebsanforderungen ist die tatsächliche
Motorleistung in dieser Klasse der Rasenmäher
wesentlich niedriger. Unter www.Toro.com finden Sie
die technischen Daten für Ihr Rasenmäher-Modell.
Inhalt
g023543
Einführung ................................................................ 1
Sicherheit .................................................................. 2
Allgemeine Sicherheit......................................... 2
Sicherheits- und Bedienungsschilder ................. 3
Einrichtung ................................................................ 5
1 Montieren des Holms ....................................... 5
2 Einstellen der Holmhöhe.................................. 6
3 Auffüllen des Motors mit Öl .............................. 6
Form No. 3409-545 Rev C
Bedienungsanleitung
(Bild
2) gekennzeichnet,
Bild 2
Originaldokuments (DE)
*3409-545* C
Druck: USA
Alle Rechte vorbehalten
g000502
