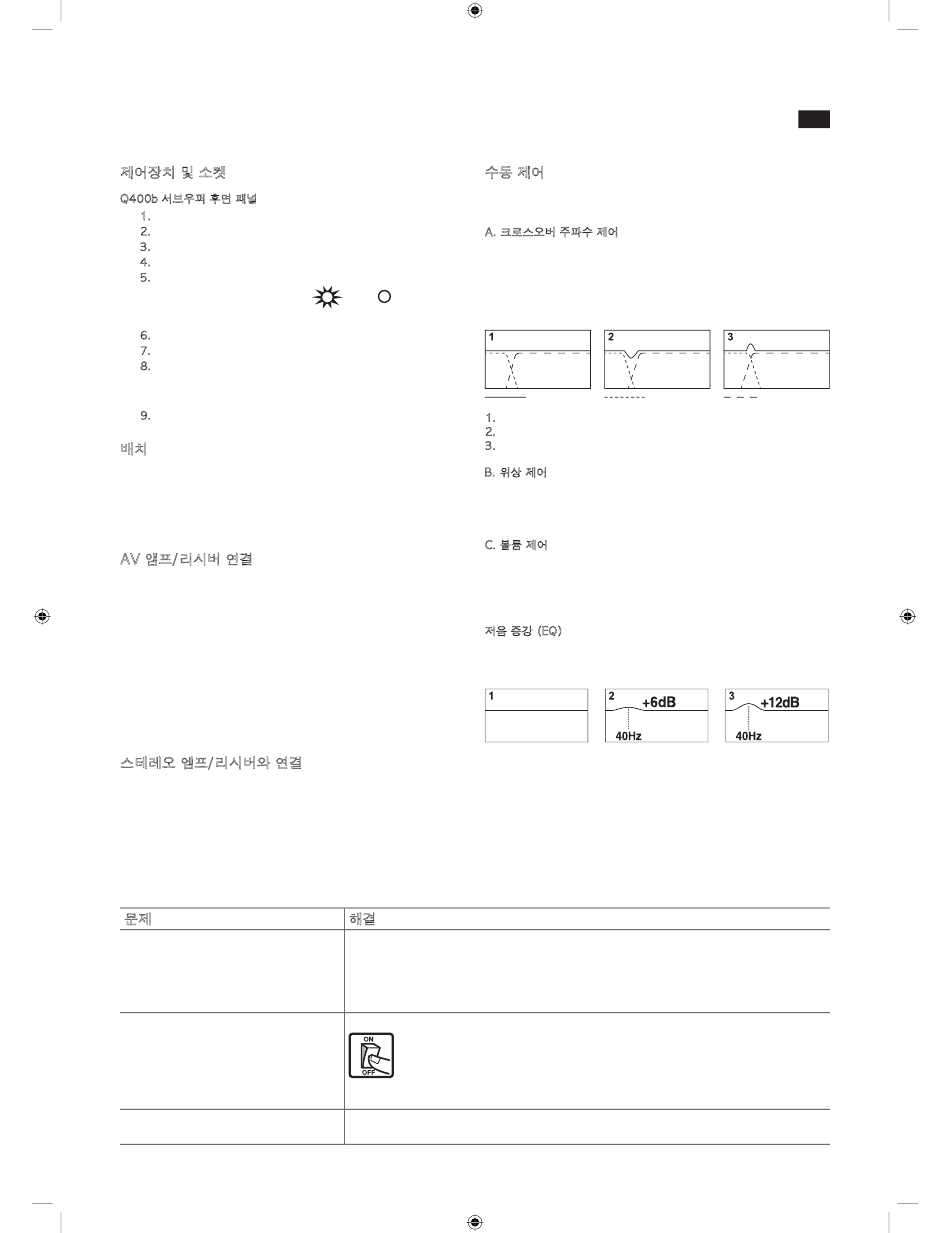

사용 설명
제어장치 및 소켓
Q400b 서브우퍼 후면 패널
1. LFE/라인 입력 소켓
2. 위상 제어
3. 저음 증강 (EQ)
4. 레벨 제어
5. 전원부 'ON/OFF' 표시등
6. 크로스오버 주파수 제어
7. 'ON/OFF' 스위치(베케이션 스위치)
8. AC 전원 입력 (230V 유럽)
(230V 영국)
(115V 미국)
9. 고도 (스피커)입력구획
배치
서브우퍼에서 나오는 저음(저주파수)은 방향성이 없기 때문에, 방
안 어느 곳에 배치해도 좋습니다. 단 듣는 사람과 너무 가까운 곳에
배치하는 것은 좋지 않습니다. 최적 성능을 위해 소리가 윙윙거리지
않는 적당한 장소를 찾으려면, 여러 위치에 서브우퍼를 배치하면서
시험해 보십시오.
AV 앰프/리시버 연결
앰프 서브우퍼 출력에 연결합니다.
모든 입력은 동시에 작동함.
앰프/리시버의 서브우퍼 주파수를 80Hz로 설정합니다(앰프/리시버
설명서 참조).
Q400b 크로스오버를 140Hz로 설정합니다.
Q400b 볼륨을 7번째 칸으로 설정합니다.
위성 스피커를 앰프/리시버 메뉴의 적절한 구성으로 설정합니다(
스피커 설명서 참조).
AV 앰프/리시버의 서브우퍼 볼륨을 원하는 수준으로 설정합니다(
앰프/리시버 설명서 참조).
스테레오 엠프/리시버와 연결
엠프스피커, 프리엠프, 서브우퍼 아웃단자에 연결하시오.
용량이 큰 스피커에 크로스오버를 80Hz로 맞추시고, 용량이 작은
스피커에는 80Hz 이상으로 크로스오버를 맞추시오. 처음 시작에는
볼륨을 7TH dot으로 맞추시고 볼륨을 메인 스피커에 알맞게
조정하시오.
문제해결
문제
전원부 표시등이 들어오지 않습니다.
전원부 표시등은 들어오지만, 서브우퍼에서
소리가 나지 않습니다.
적색등이 켜지고 소리가 나지 않습니다.
녹색등이 켜지고 소리가 나지 않습니다.
Q400b manual_Iss1_4301-7382+0_20100622.indd 29
All manuals and user guides at all-guides.com
ON OFF
파랑/채색
해결
서브우퍼가 전원부에 연결되었는지 확인하고, 모든 스위치가 켜져 있는지 점검하십시오.
서브우퍼 출력에 영향을 미칠 수 있는 전원부의 퓨즈(플러그 포함) 또는 회로차단기를
점검하십시오.
모든 기기의 스위치가 켜져 있는지 점검하십시오.
자세한 내용은 대리점에 문의하십시오.
레벨 제어를 점검하고 조정하십시오.
소스 기기의 출력 소켓 스위치를 점검하고, 서브우퍼를 구동하기에 충분한 레벨이
되도록 조정하십시오.
서브우퍼와 소스 기기가 제대로 연결되었는지 점검하고, 필요에 따라 적절히
조정하십시오.
자세한 내용은 대리점에 문의하십시오.
서브우퍼와 앰프/리시버의 볼륨 수준을 점검하십시오.
수동 제어
앰프/리시버를 사용하지 않고 Q400b의 설정을 수동으로 조정할 수
있습니다.
A. 크로스오버 주파수 제어
크로스오버 주파수 제어는 서브우퍼의 상위 컷오프 주파수를
변경하는 것입니다. 유효 범위는 40Hz에서 140Hz까지입니다(옥타브
당 12dB). 메인/위성 스피커와 서브우퍼를 원활하게 통합하기
위해서 주파수 제어를 실시합니다. 시계 방향으로 돌리면 컷오프
주파수가 증가하고 시계반대 방향으로 돌리면 컷오프 주파수가
감소합니다.
Combined Output Subwoofer Output
1. 이상적인 크로스오버 – 평탄한 응답
2. 너무 낮게 설정된 크로스오버 – 급강하 지점이 발생함
3. 너무 높게 설정된 크로스오버 – 급상승 지점이 발생함
B. 위상 제어
위상 제어는 대개 0°에서 설정되나, 때로는 180° 위치에서 더 많은
출력을 얻을 수도 있습니다. 특히 서브우퍼가 위성 스피커들과 멀리
떨어져 있는 경우가 이에 해당합니다.
C. 볼륨 제어
볼륨 제어는 위성/AV 스피커 출력 수준에 맞춰 서브우퍼의 출력
수준을 조정하는 것입니다. 시계 방향으로 돌리면 출력 수준이
증가하고 시계반대 방향으로 돌리면 출력 수준이 감소합니다.
저음 증강 (EQ)
저음 증강은 실내 조건과 사용자의 기호에 따라 서브우퍼의 응답을
조정하기 위한 것입니다. 40Hz 대역에서 0, +6 +12dB로 조정할 수
있습니다.
K
Satellite Output
29
