Istruzioni in italiano
Comandi e prese
Modello Q400b Subwoofer Pannello posteriore
1. Ingresso LFE/Line in
2. Interruttore di fase
3. Bass Boost
4. Regolazione di livello
5. Indicatore luminoso
di alimentazione
6. Regolazione di frequenza
7. Interruttore ON/OFF
8. Alimentazione a c.a.
9. Ingresso Alto Livello (diffusori)
Posizionamento/collegamento del cavo di
alimentazione
Il subwoofer, poiché produce un suono a bassa frequenza nondirezionale,
può essere posizionato in qualunque punto dell'ambiente, purché non
troppo vicino all'ascoltatore. Tuttavia, per ottenere un suono quanto più
pulito possibile si consiglia di provare il subwoofer in diverse posizioni.Viene
fornito un cavo di alimentazione compatibile con le normative di messa a
terra nazionali ed in conformità ai requisiti di sicurezza locali.
Connessioni all'amplificatore A/V
Collegare all'uscita subwoofer LFE dell'amplificatore.
Tutti gli ingressi sono attivi.
Impostare la frequenza del subwoofer sull'amplificatore a 80 Hz (seguire le
istruzioni dell'amplificatore).
Posizionare il crossover del Q400b a 140Hz
Posizionare il volume del Q400b al settimo punto
Assicurarsi che gli altri diffusori acustici siano configurati correttamente
(seguire le istruzioni dell'amplificatore).
Regolare il volume del subwoofer sull'amplificatore al livello desiderato
(seguire le istruzioni dell'amplificatore).
Connessione al preamplificatore stereo / ricevitore
stereo
Collegare alle uscite dei diffusori, o uscita pre out, o uscita subwoofer out.
Posizionare il taglio del crossover a 80Hz con diffusori grandi o ad un
valore maggiore con diffusori piccoli. Iniziare con il volume posizionato su
"7". Regolare il volume per ottenere un buon accoppiamento con i diffusori
principali.
Individuazione delle anomalie
ANOMALIA
La spia di alimentazione non si accende.
Se la spia di alimentazione resta ancora spenta
Se la spia di alimentazione è accesa ma non arriva
alcun suono dal subwoofer
Se persiste l'assenza del suono.
Spia rossa non c'é suono
Spia verde non c'é suono
18
Q400b manual_Iss1_4301-7382+0_20100622.indd 18
All manuals and user guides at all-guides.com
Acceso Spento
Rosso / Verde
(Interruttore Vacanze)
(230V Euro / 230V UK / 115V US)
AZIONE
Verificare che il subwoofer sia collegato all'alimentazione di corrente e che gli eventuali interruttori
presenti siano su ON.
Controllare gli eventuali fusibili (spina compresa) o sezionatori sull'alimentazione che possano
influenzare l'alimentazione del subwoofer.
Per ulteriori informazioni rivolgersi al rivenditore.
Verificare che l'apparecchiatura sia accesa.
Controllare il regolatore di livello e regolarlo di conseguenza.
Verificare che le uscite della sorgente (pre o finale) siano correttamente impostate, in
modo da garantire un adeguato livello al subwoofer.
Verificare che tutti i collegamenti tra il subwoofer e la sorgente siano stati realizzati in
modo appropriato e modificarli se necessario.
Per ulteriori informazioni rivolgersi al rivenditore.
Controllare i livelli
Controlli manuali
La taratura dell'Q400b può essere effettuata manualmente invece di
utilizzare l'amplificatore.
A. Regolazione di frequenza
Il regolatore di frequenza modifica la frequenza di taglio superiore del
subwoofer, con un intervallo effettivo di 40-140 Hz a 24dB per ottava.
Regolare la frequenza in modo da ottenere la migliore integrazione tra i
diffusori principali/secondari e il subwoofer.
La rotazione in senso orario aumenta la frequenza di taglio, mentre quella in
senso orario la riduce.

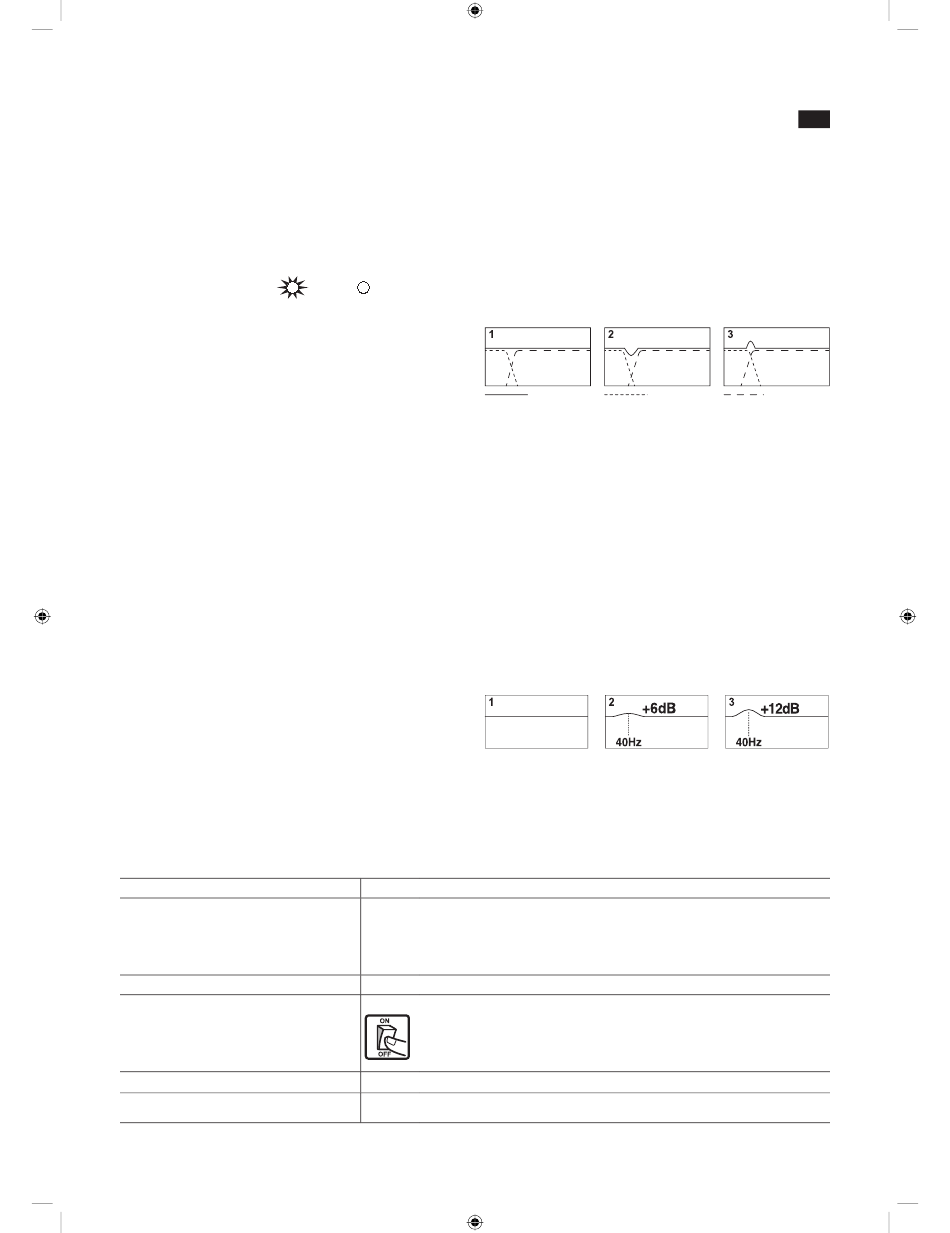

Uscita Combinata Uscita Subwoofer
1. Crossover ideale - risposta piatta.
2. Frequenza di taglio troppo bassa: provoca una flessione nella risposta
combinata.
3. Frequenza di taglio tropo alta: provoca un innalzamento nella risposta
combinata.
B. Interruttore di fase
In genere l'interruttore di fase viene impostato a 0º ma a volte si ottiene
un maggior livello d'uscita nella posizione a 180º, particolarmente se il
subwoofer è molto distante dagli altoparlanti secondari.
C. Regolazione di livello
Il regolatore di livello consente di regolare il livello d'uscita del subwoofer
in rapporto al livello d'uscita dai diffusori AV o secondari. Ruotare in senso
orario per aumentare il livello d'uscita o in senso antiorario per ridurlo.
Bass Boost (EQ)
Mediante il selettore "bass boost" è possibile apportare piccole enfasi nella
risposta in frequenza del sub-woofer, per compensare differenti situazioni
ambientali o per preferenze personali. Le variazioni possibili sono +6 e +12
dB a circa 40 Hz.
I
Uscita Satellite
