Instrukcja po polsku
Elementy obsługi i przyłącza
Subwoofer Q400b strona tylna
1. Wejście liniowe
2. Sterowanie fazą
3. Ustawienie basu
4. Ustawienie poziomu
5. Wskaźnik eksploatacji
6. Ustawienie częstotliwości
7. Włącznik sieciowy (ON/OFF) (Wyłącznik urlopowy)
8. Wejście prądu sieciowego
9. Blokada wejścia High Level
Umiejscowienie
Subwoofer może być umiejscowiony prawie w każdym miejscu
w pomieszczeniu jednak nie powinien się znajdować zbyt blisko
słuchającego. Najlepiej spróbować różnych ustawień by znaleźć
najlepsze miejsce w pomieszczeniu.
Podłączenie do wzmacniacza
Należy podłączyć do wyjścia LFE subwoofer output we wzmacniaczu.
Wszystkie wejścia działaja równocześnie.
Ustaw częstotliwość subwoofera we wzmacniaczu na 80Hz (przeczytaj
informację w instrukcji obsługi wzmacniacza).
Ustaw częstotliwość Q400b na 140Hz.
Ustaw głośność Q400b na siódmą kropkę.
Upewnij się, że satelity są poprawnie podłączone do wzmacniacza
(sprawdź w instrukcji obsługi głośników).
Dopasuj głośność subwoofera we wzmacniaczu według własnego
uznania (sprawdź w instrukcji obsługi wzmacniacza).
Podłączenie do przedwzmacniacza stereo
Podłącz do wzmacniacza lub przedwzmacniacza do wyjścia
subwoofer output. Ustaw częstotliwość na 80Hz dla dużych głosników
lub wyższą dla małych głośników. Ustaw głośność na siódmą kropkę.
Dopasuj głośność by była odpowiednia z Twoimi kolumnami.
Usterki
OBJAW
Wskaźnik eksploatacji nie zapala się.
Wskaźnik eksploatacji pali się, jednakże z
subwoofera nie ma sygnału wyjściowego.
Wciąż żaden dźwięk.
Czerwona lampka, nie ma dźwięku.
Zielona lampka, nie ma dźwięku.
Q400b manual_Iss1_4301-7382+0_20100622.indd 23
All manuals and user guides at all-guides.com
Włączony Wyłączony
Czerwona/Zielona
(230V Euro / 230V UK / 115V US)
USUNIĘCIE USTERKI
Upewnij się, czy subwoofer jest podłączony do sieci elektrycznej.
Sprawdź (np. za pomocą jakiegokolwiek innego urządzenia) czy w danym gniazdku znajduje się
napięcie.
Upewnij się, że cały sprzęt jest włączony.
Zwróć sie do sprzedawcy.
Sprawdź i ewentualnie popraw ustawienie poziomu.
Sprawdź, czy zostało aktywowane odpowiednie wyjście wysokiego lub niskiego
poziomu na wzmacniaczu i czy zostało w taki sposób aby na subwoofer został
przeniesiony wystarczający poziom.
Upewnij się czy wszystkie kable przyłączeniowe i wtyczki są osadzone mocno i w
poprawny sposób. Ewentualnie wymienić kable przyłączeniowe.
Zwróć się do sprzedawcy.
Sprawdź ustawienia głośności subwoofera i wzmacniacza.
Ustawianie ręczne
Możliwe jest ręczne dopasowanie ustawień Q400b, bez używania
wznacniacza czy amplitunera.
A. Ustawienie częstotliwości
Ustawienie częstotliwości zmienia górną częstotliwość rozdzielną
subwoofera. Zakres ustawienia sięga od 40Hz do 140Hz; nachylenie
zbocza wynosi 12dB na oktawę. Regulator powinien zostać ustawiony
w taki sposób, aby czołowy głośnik i subwoofer współpracowały w
optymanly sposób; nie pojawiają się ani "luki w częstotliwości" oraz
nie ma nadmiernie podkreślonych częstotliwości rozdzielczych.
Poprzez skręt w prawo zostaje zwiększona częstotliwość rozdzielcza.
Poprzez obrót w lewo zmniejszona.

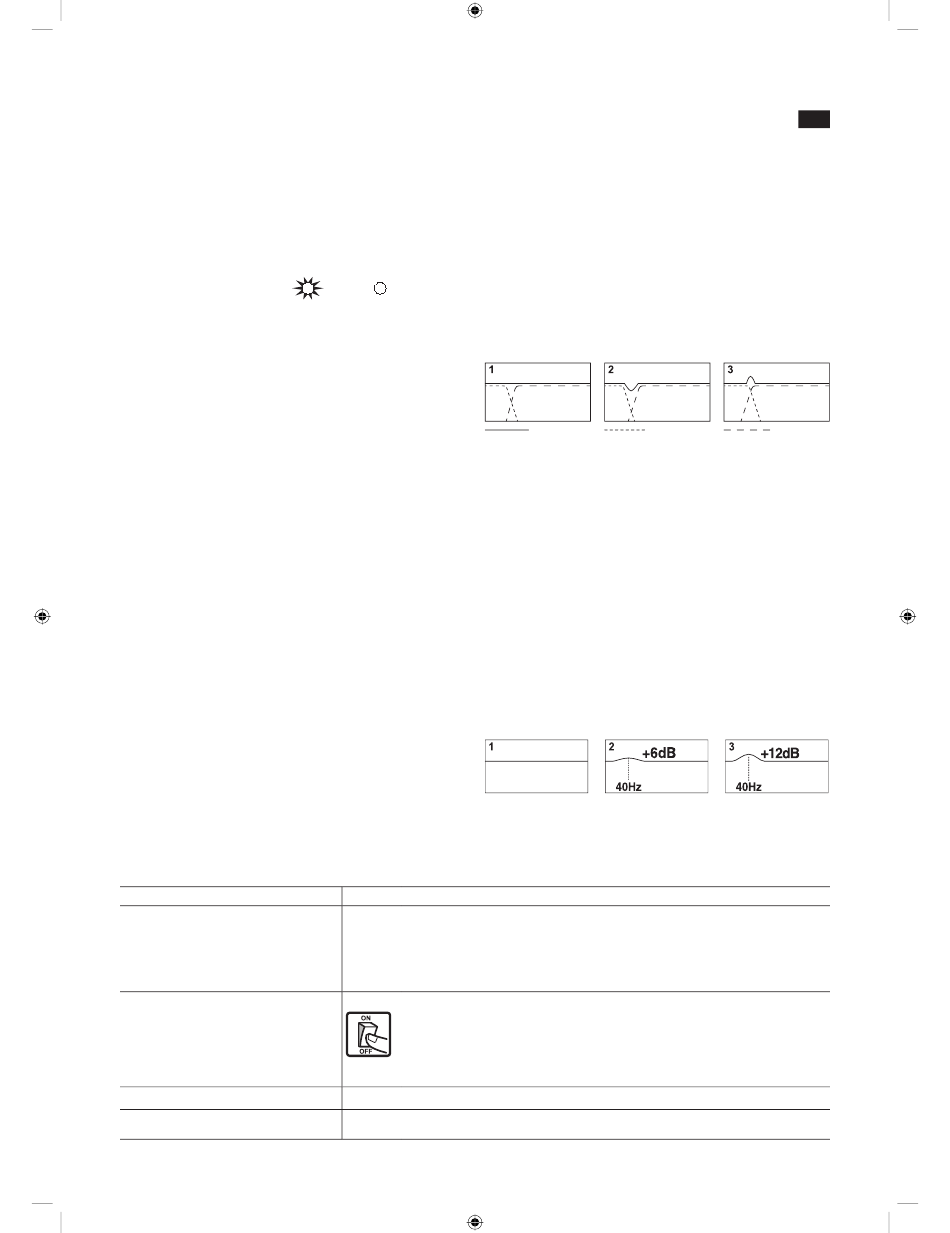

Combined Output Subwoofer Output
1. Idealna częstotliwość oddzielna; płaska charakterystyka
częstotliwości
2. Punkt przejścia jest zbyt niski; powoduje "lukę w częstotliwości" w
kombinowanej charakterystyce częstotliwości.
3. Punkt przejścia jest zbyt wysoki; powoduje nadmierne podkreślenie
określonych frekwencji w kombinowanej charakterystyce
częstotliwości.
B. Sterowanie fazowe
Sterowanie fazowe zostaje z reguły ustawione na 0°. Można czasem
w pozycji 180° osiągnąć wyższy poziom wyjściowy, w szczególności
jeśli subwoofer jest z dala od głośników satelitarnych.
C. Ustawienie poziomu
Pokrętło ustawienia poziomu dopasowuje głośność subwoofera
w stosunku do głośności satelit. Poprzez obrót w prawo zostaje
zwiększony poziom wyjściowy. Poprzez obrót w lewo, zmniejszony.
Ustawienie basu
Bas ustawia się aby dopasować jego moc do warunków panujących
w pomieszczeniu oraz do indywidualnych upodobań użytkownika.
Można wybierać pomiędzy 0, +6 i +12dB przy około 40Hz.
PL
Satellite Output
23
