Instruções em português
Comandos e fichas
Painel traseiro do Modelo Q400b Subwoofer
1. LFE/Line in - Entrada Inteligente
2. Controlo de fase
3. Reforço de baixos
4. Controlo de nível
5. Luzes indicadoras
de tensão
6. Controlo de frequência
7. Interruptor "ON/OFF"
8. Entrada de corrente AC
9. Ligador para entrada de alto nível (speaker)
Posicionamento/Ligações principais
Como o som sub-baixo (baixa frequência) produzido pelo subwoofer não é
direccional, pode ser posicionado em quase todos os locais da sala, embora
não deva ser colocado muito próximo do ouvinte. Se possível, tente colocar
o subwoofer em diferentes posições até encontrar o melhor local para
obter um som sem ressonância. É fornecido um cabo de ligação à corrente
compatível com os padrões eléctricos nacionais e de acordo com as normas
locais de segurança.
Ligação ao Amplificador/Receiver AV
Ligue à saída LFE do Amplificador.
Todas as entradas funcionam simultâneamente.
Ligação a Pre- Amplificador Stereo / Receiver.
Configurar a frequência do subwoofer no amplificador/receiver para 80Hz
(consultar o manual do amplificador/receiver).
Ajuste o crossover no Q400b para 140Hz
Ajuste o volume no Q400b no ponto 7
Certifique-se de que os satélites estão definidos para a configuração
adequada no menu do receiver/amplificador (consulte o manual da coluna).
Ajustar o volume do subwoofer no receiver/amplificador AV para o nível
pretendido (consulte o manual do receiver/amplificador).
Ligação à saída do Amplificador ou ao
Pre-Amplificador ou à saída do Subwoofer
Seleccione o crossover em 80Hz para colunas de grande gama de frequência
ou acima de 80 Hz para colunas de pequenas dimensões (consulte o Manual
de instruções das colunas, veja qual a frequência mais baixa da sua gama
de frequências e seleccione o Crossover para esse valor). Comece com
o volume no 7º ponto. Ajuste o volume até ficar equilibrado com os seus
altifalantes frontais.
Detector de falhas
FALLHAS
O indicador luminoso de tensão não se acende.
Se o indicador luminoso de tensão continua sem
se acender.
Se o indicador luminoso de tensão está aceso mas
não há som do subwoofer.
Se ainda não há som.
Luz vermelha sem som
Luz verde sem som
20
Q400b manual_Iss1_4301-7382+0_20100622.indd 20
All manuals and user guides at all-guides.com
Power On Desligado
Vermelho / Verde
(Interruptor Férias)
(230V Euro / 230V UK / 115V US)
SOLUÇÕES
Verifique se o subwoofer está ligado à corrente e se todos os interruptores estão ligados.
Verifique todos os interruptores (incluindo a tomada) ou corta-circuitos da tomada que possam
afectar a chegada de corrente ao subwoofer.
Contacte o seu fornecedor para mais conselhos.
Verifique se todo o equipamento está ligado.
Verifique e ajuste o controlo de nível.
Verifique se as fichas de saída do equipamento principal estão correctamente ligadas e
ajustadas para fornecerem um nível suficiente de energia ao subwoofer.
Verifique se todas as conexões entre o subwoofer e o equipamento principal estão
correctas e ajustadas convenientemente.
Contacte o seu fornecedor para mais conselhos.
Verificar os níveis
Comandos Manuais
É possível ajustar a configuração do Q400b manualmente em vez de usar o
amplificador/receiver.
A. Controlo de frequência
O controlo de frequência altera a frequência superior de corte do
subwoofer. O seu intervalo efectivo é de 40 Hz a 140 Hz numa proporção
de 24dB por oitava. O controlo de frequência deve ser ajustado para se
obter a mais suave integração possível entre a coluna principal/ satélite e o
subwoofer.
A rotação no sentido dos ponteiros do relógio aumentará a frequência de
corte e a rotação no sentido inverso diminuirá a frequência corte.

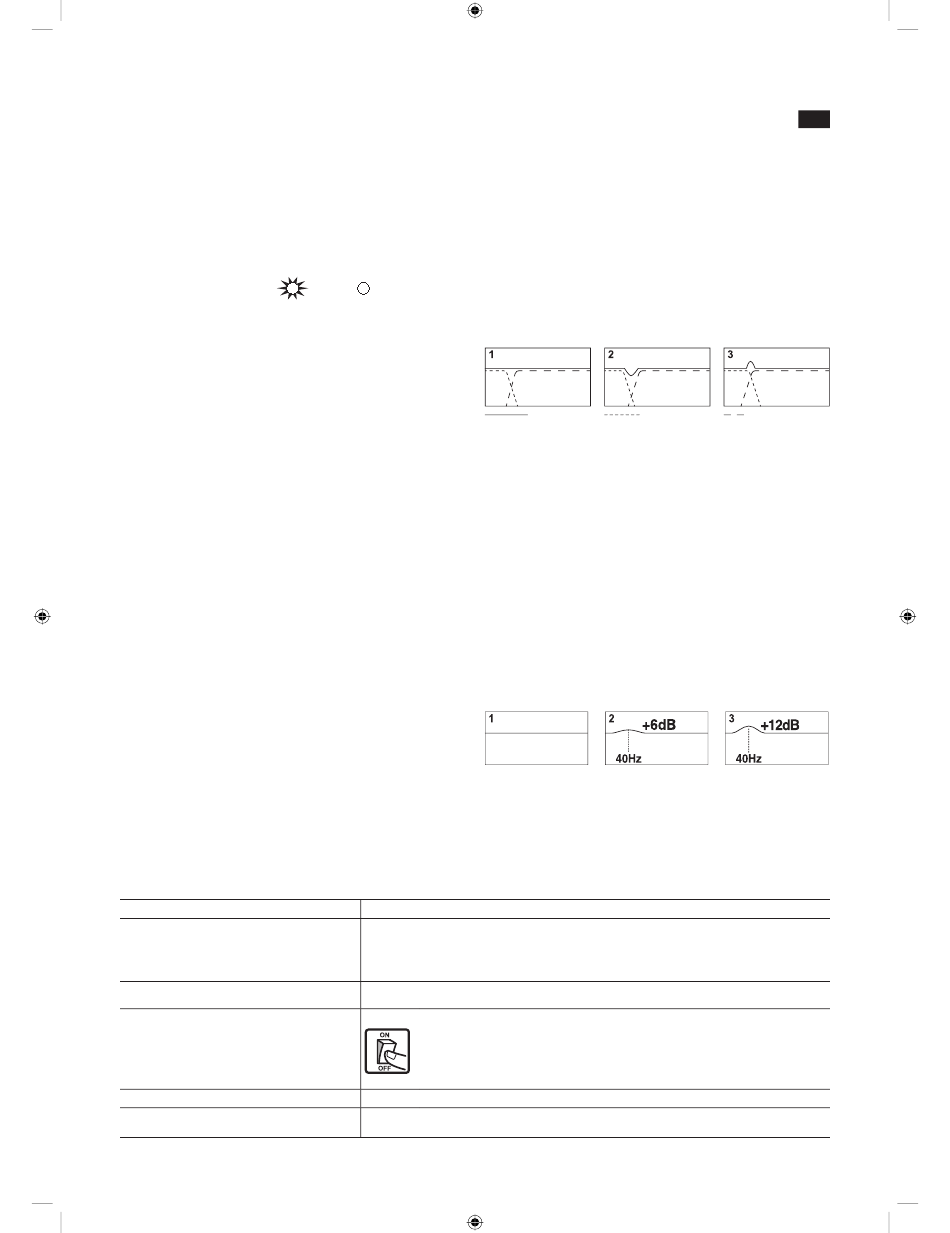

Saída Combinada Saída de Subwoofer
1. Confluência Ideal - Resultado monótono.
2. Ponto de confluência fixado demasiado baixo - Provoca descidas nas
respostas combinadas.
3. Ponto de confluência fixado demasiado alto - Provoca elevações nas
respostas combinadas.
B. Controlo de fase
O controlo de fase será fixado normalmente a 0º mas algumas vezes pode-
se conseguir um maior nível de saída numa posição a 180º, nomeadamente
quando o subwoofer se encontra longe das colunas satélites.
C. Controlo de nível
O controlo de nível ajusta o nível de saída do subwoofer em relação ao
nível de saída da coluna satélite ou AV. A rotação no sentido dos ponteiros
do relógio permite aumentar o nível de saída e a rotação no sentido inverso
permite diminuir o nível de saída.
Reforço de Baixos (EQ)
O controlo de reforço de baixos destina-se a ajustar a resposta do
subwoofer para compensar as condições de audição da sala e as preferências
do utilizador. O reforço é comutável entre 0, +6 e +12dB na faixa dos 40Hz.
P
Saída de Coluna Satélite
