Nederlandse handleiding
Regelaars en aansluitingen
Q400b Subwoofer achterpaneel
1. Smart Connect LF ingang op lijnniveau
2. Fases regelaar
3. Bass Boost
4. Niveauregeling
5. Aan/uit indicatielampje
6. Instelling voor de overgangs-frequentie Niveauregeling
7. Netschakelaar
8. Aansluiting voor netkabel
9. Ingangsblok op luidspreker-niveau
Plaats en aansluiting van het netsnoer
Omdat het oor de herkomst van de lage frequenties van het subbas-
geluid niet kan waarnemen, kunt u de subwoofer plaatsen waar het u
uitkomt. Plaats het toestel echter niet te dicht bij de luisteraar. Probeer
verschillende plaatsen in de woonkamer en kies de optimale plaats voor
een zuiver laagweergave. Het bijgeleverde netsnoer beschikt over de juiste
aardingsaansluiting en voldoet aan de plaatselijke veiligheidsnormen.
Aansluiting op AV versterker / receiver
Verbind met LF subwoofer uitgang op de versterker.
Alle ingangen werken gelijktijdig.
Zet de subwoofer frequentie van de versterker op 80Hz (zie
gebruiksaanwijzing van uw versterker).
Stel het scheidingsfilter op de Q400b in op 140 Hz.
Stel het volumeregeling op de Q400b in op het 7e streepje.
Zorg dat de instellingen voor de overige luidsprekers in de versterker juist
zijn (zie gebruiksaanwijzing van uw versterker en luidsprekers).
Pas in de versterker de luidheid van de subwoofer naar smaak aan (zie
gebruiksaanwijzing van uw versterker).
Verbinding met de stereo voorversterker of receiver
Verbind met luidsprekeraansluitingen op de versterker, of op voorversterker
dan wel subwoofer uitgang.
Stel het oveneempunt in op 80 Hz voor grote luidsprekers, of hoger
ingeval van kleine luidsprekers. Begin met een volumestand die op het 7e
puntje staat en pas vervolgens het volume aan om een goede akoestische
aansluiting bij uw hoofdluidsprekers te bereiken.

Opsporen van storingen

STORING
Het aan/uit indicatielampje wil niet branden.
Als het aan/uit indicatielampje nog steeds niet oplicht.
Het aan/uit indicatielampje licht op, maar de subwoofer
geeft geen geluid.
Ik hoor nog steeds geen geluid.
Rood licht geen geluid
Groen licht geen geluid
Q400b manual_Iss1_4301-7382+0_20100622.indd 21
All manuals and user guides at all-guides.com
Netschaklaar Toestel UIT
Rood / Groen
(Vakantiestand)
(230V Euro / 230V UK / 115V US)
VERHELPEN VAN DE STORING
Controleer of het netsnoer van de subwoofer aangesloten is op een stopcontact en de aan/uit-
schakelaar ingeschakeld is.
Controleer de smeltzekeringen of stroomonderbrekers van het stroomcircuit waarop de
subwoofer is aangesloten.
Raadpleeg uw dealer voor meer informatie.
Vergewis u ervan dat alle toestellen ingeschakeld zijn.
Controleer de volumeregeling en stel deze in.
Ga na of de uitgangspluggen van de geluidsbron het juiste signaal voeren, op het
juiste niveau stann en voldoende vermogen leveren om de subwoofer aan te drijven.
Controleer alle aansluitingen tussen subwoofer en de geluidsbron en voer indien
nodig correcties uit.
Neem contact op met uw handelaar of de importeur.
Controleer de niveau's

Handmatige instelling

In plaats van via de versterker is de Q400b ook handmatig in te stellen.
A. Instelling voor de overgangsfrequentie
Met deze Instelling kiest u tot welke frequentie de aktief blijft. Het bereik
van deze instelling loopt van 40Hz tot 140Hz, met een filtersteilheid van
24 dB per octaaf. Stel deze regelaar zodanig in, dat u de soepelste overgang
tussen hoofd- en satellietluidsprekers en de subwoofer bereikt.
Als u de regelaar met de klok mee draait (de overgangsfrequentie hoger
legt), verbreedt u het werkingsgebied van de 20B. Tegen de klok in gaand
versmalt u dit.

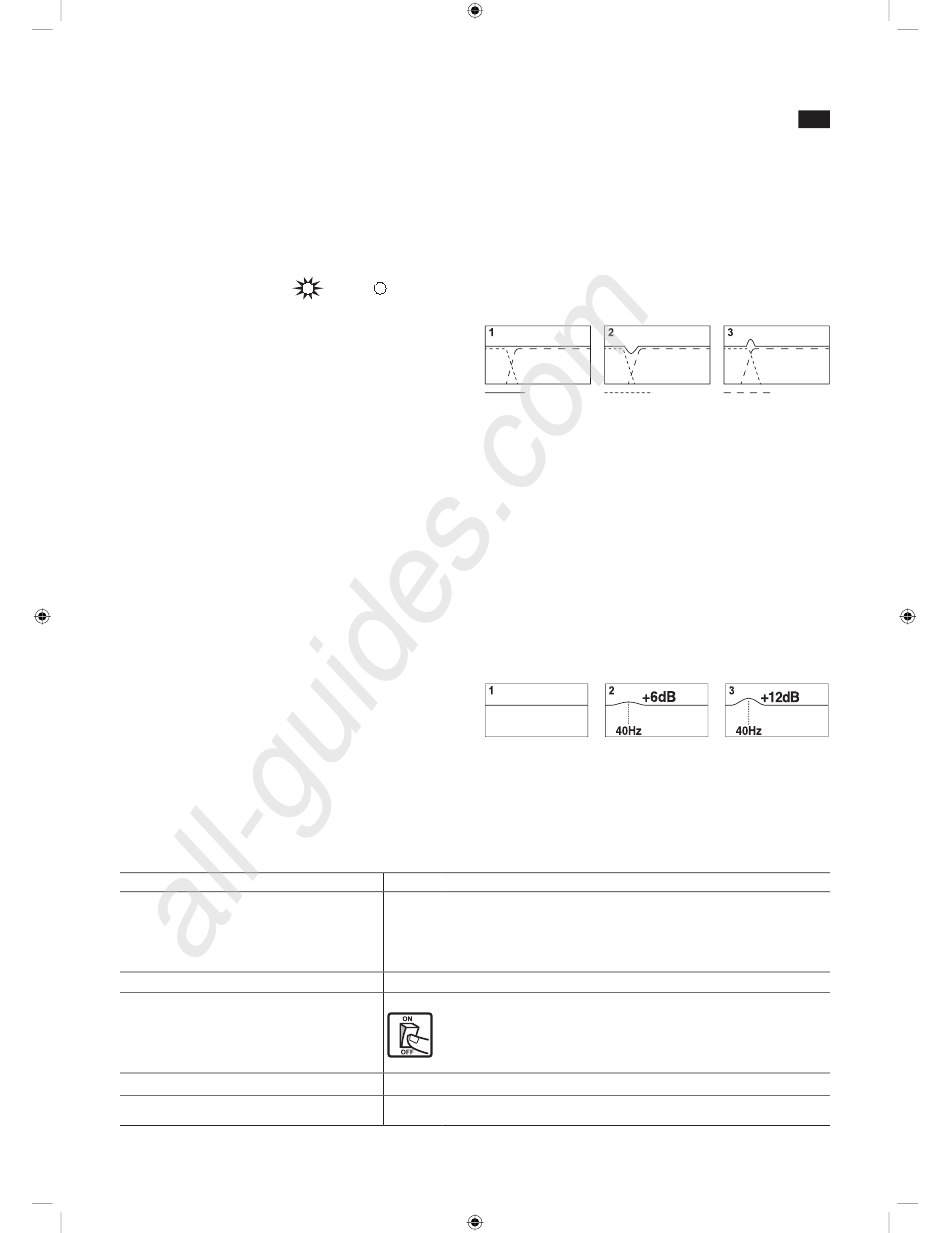

Subwoofer en Subwoofer allen
Satellieten tesamen
1. Ideale overgang - vlakke responscurve
2. Overgangspunt te laag - veroorzaakt een kuil in de totale frequentiecurve
3. Overgangspunt te hoog - veroorzaakt een berg in de totale
frequentiecurve
B. Fase regelaar
De fases regelaar staat normaal gezien op 0º. Soms kunt u echter een hoger
uitgangsniveau bereiken door de regelaar op 180º te zetten, vooral als de
subwoofer ver weg staat van de satellietluidsprekers.
C. Niveauregeling
Met de niveauregeling regelt u het volume van de subwoofer in verhouding
tot het volume van de satellietluidsprekers of de AV-luidsprekers. Draai met
de klok mee om het volume te verhogen. Draai in de andere richting om het
volume te verlagen.
Bass Boost (EQ)
Bass Boost stelt u in staat om de karakteristiek van de subwoofer rond
40 Hz in te stellen op 0, +6 of +12 dB, ter compensatie voor akoestische
omstandigheden of gebruikersvoorkeur.
NL
Satelliet alleen
21
