Instructions en francais

Commandes et prises
Panneau arrière du modèle Q400b Subwoofer
1. LFE/ Entrée ligne bas-niveau.
2. Contrôle de phase.
3. Bass Boost
4. Commande de niveau.
5. Témoin de mise
6. Commande de la fréquence de coupure.
7. Commutateur 'MARCHE/ARRET' (ON/OFF)
8. Entrée d'alimentation en c.a. (230V Euro / 230V UK / 115V US)
9. Entrée Haut Niveau (Haut-parleur)
Positionnement/Branchement sur secteur
Dans la mesure où le son infra-grave (basse fréquence) produit par le
subwoofer est non-directionnel, ce dernier peut être placé en n'importe
quel endroit de la pièce. On veillera toutefois à ne pas le positionner trop
près de l'auditeur. Essayez, si possible, de placer successivement le subwoofer
en différents endroits de manière à localiser le meilleur endroit pour un
rendu du son sans grondement. Un fil d'alimentation satisfaisant aux normes
nationales de mise à la terre et répondant aux exigences locales en matière
de sécurité est fourni avec le subwoofer.
Raccordement à un amplificateur ou un récepteur
Audio/Vidéo
Connectez à la sortie LFE subwoofer de l'amplificateur.
Toutes les entrées fonctionnent simultanément.
Réglez, sur l'amplificateur/récepteur, la fréquence de sortie du caisson de
basses a 80Hz (veuillez vous référer au manuel d'utilisation de l'amplificateur/
récepteur).
Régler la fréquence de coupure du Q400b à 140Hz
Régler le volume du Q400b au niveau 7
Assurez vous, sur l'amplificateur/récepteur, que la configuration des satellites
est appropriée (veuillez vous référer au manuel d'utilisation des satellites).
Ajustez le volume du caisson de basses sur l'amplificateur/récepteur (veuillez
vous référer au manuel d'utilisation de l'amplificateur/récepteur).
Connexion à un amplificateur intégré stéréo ou à un
préamplificateur stéréo
Branchez sur la sortie haut-parleurs ou pré-ampli ou subwoofer de
l'amplificateur. Réglez la fréquence de coupure sur 80Hz pour une utilisation
avec des enceintes de type colonne/bibliotheque ou sur une fréquence plus
Depannage
PROBLEME
Le témoin indicateur de mise sous tension ne s'allume pas.
Le témoin indicateur de mise sous tension ne s'allume toujours pas.
Le témoin indicateur de mise sous tension est allumé mais aucun son
ne provient du subwoofer.
Le subwoofer n'émet toujours aucun son.
Voyant rouge pas de son
Voyant vert pas de son
16
Q400b manual_Iss1_4301-7382+0_20100622.indd 16
All manuals and user guides at all-guides.com
MARCHE ARRET
Rouge / Vert
(Interrupteur Vacances)
élevée pour des enceintes de type satellite. Commencez avec le volume
réglé sur le septième point. Ajustez le volume en fonction du niveau sonore
produit par vos enceintes principales.
Reglages manuels
Il est possible de régler le Q400b via ses propres réglages en lieu et place de
ceux de l'amplificateur/récepteur.
A. Commande de la fréquence de coupure.
Cette commande modifie la fréquence de coupure supérieure du subwoofer.
Sa plage de réglage efficace s'échelonne de 40Hz à 140Hz à un taux de 24
dB par octave. La commande de fréquence doit être réglée de manière à
obtenir la parfaite intégration entre les hautparleurs principaux/satellites et
le subwoofer.Une rotation dans le sens horlogique relèvera la fréquence de
coupure et une rotation dans le sens anti-horlogique abaissera la fréquence
de coupure.

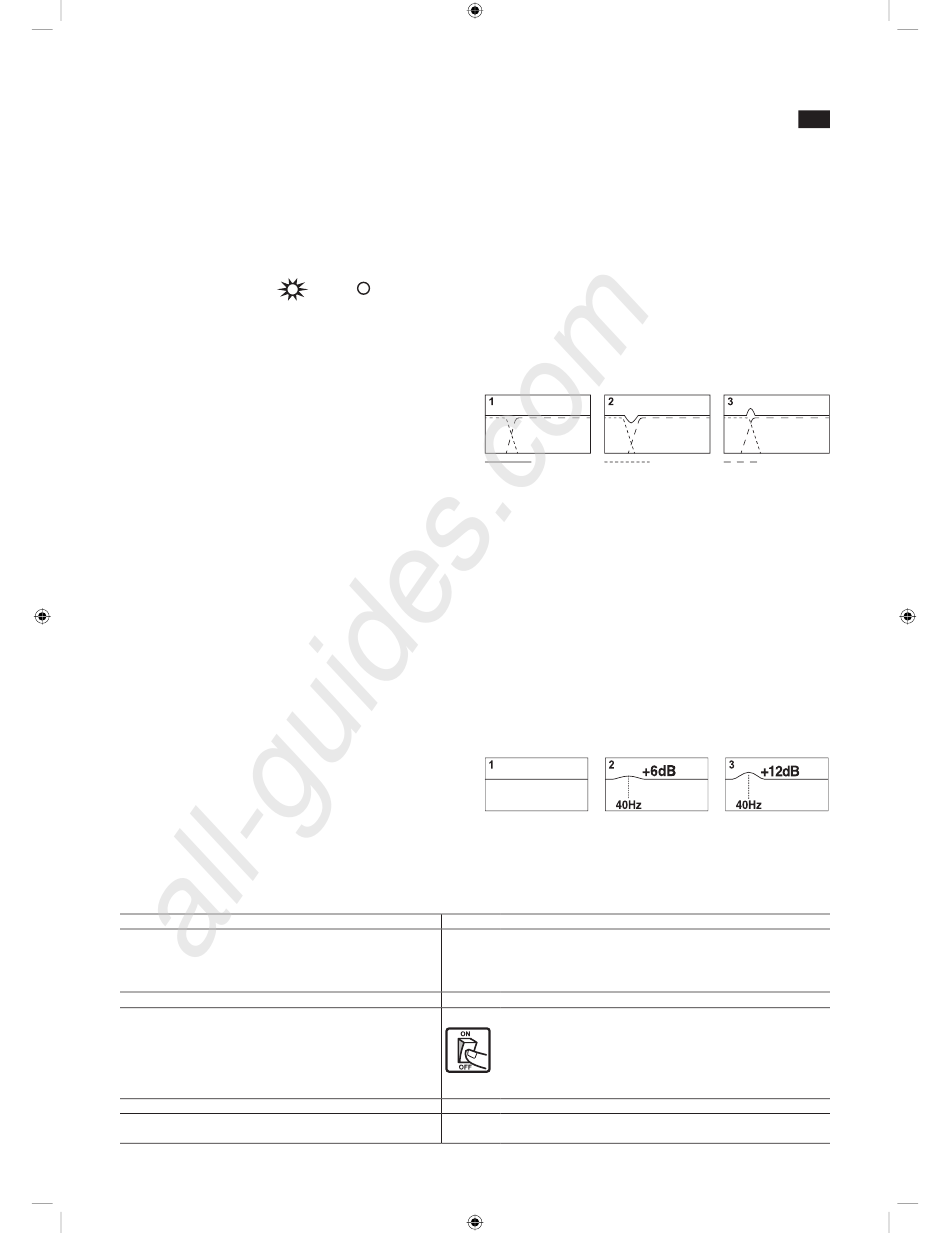

Sortie Combinée
1. Croisement idéal - Réponse plate.
2. Point de croisement réglé trop bas - provoque um creux en réponse
combinée.
3. Point de croisement réglé trop haut - provoque une boss en réponse
combinée.
B. Contrôle de phase
Le contrôle de phase sera normalement positionné sur 0º. Un niveau plus
élevé de sortie peut toutefois être obtenu en position 180º, et ce plus
particulièrement lorsque le subwoofer est éloigné des hautparleurs satellites.
C. Commande du niveau
La commande de niveau règle le niveau de sortie du subwoofer en fonction
du niveau de sortie du haut-parleur satellite ou AV. Une rotation dans le sens
horlogique augmentera le niveau de sortie et une rotation dans le sens anti-
horlogique abaissera le niveau de sortie.
Bass Boost (EQ)
La fonction "bass Boost"permet d'adapter la réponse au local ou aux
préférences personnelles. Les basses peuvent etre "poussées" pas par pas,
0,+6 et +12dB a +/- 40Hz
REMEDE
Vérifier que la fiche du subwoofer est bien branchée sur le secteur et que les
commutateurs sont positionnés sur 'ON'.
Vérifier tous les fusibles (ainsi que la fiche) circuit d'alimentation du subwoofer.
Pour de plus amples conseils, adressez-vous à votre revendeur.
Vérifier que toute l'installation est branchée.
Vérifier et régler le commande de niveau.
Vérifier que les prises de sortie de l'équipement source sont
correctement commutées et procéder à un réglage de manière à
obtenir un niveau suffisant pour le subwoofer.
Vérifier que toutes les connexions entre le subwoofer et l'équipement
source sont correctes et procéder, si nécessaire, à la correction.
Pour de plus amples conseils, adressez-vous à votre revendeur.
Vérifier les niveaux
F
Sortie Subwoofer Sortie Satellite
