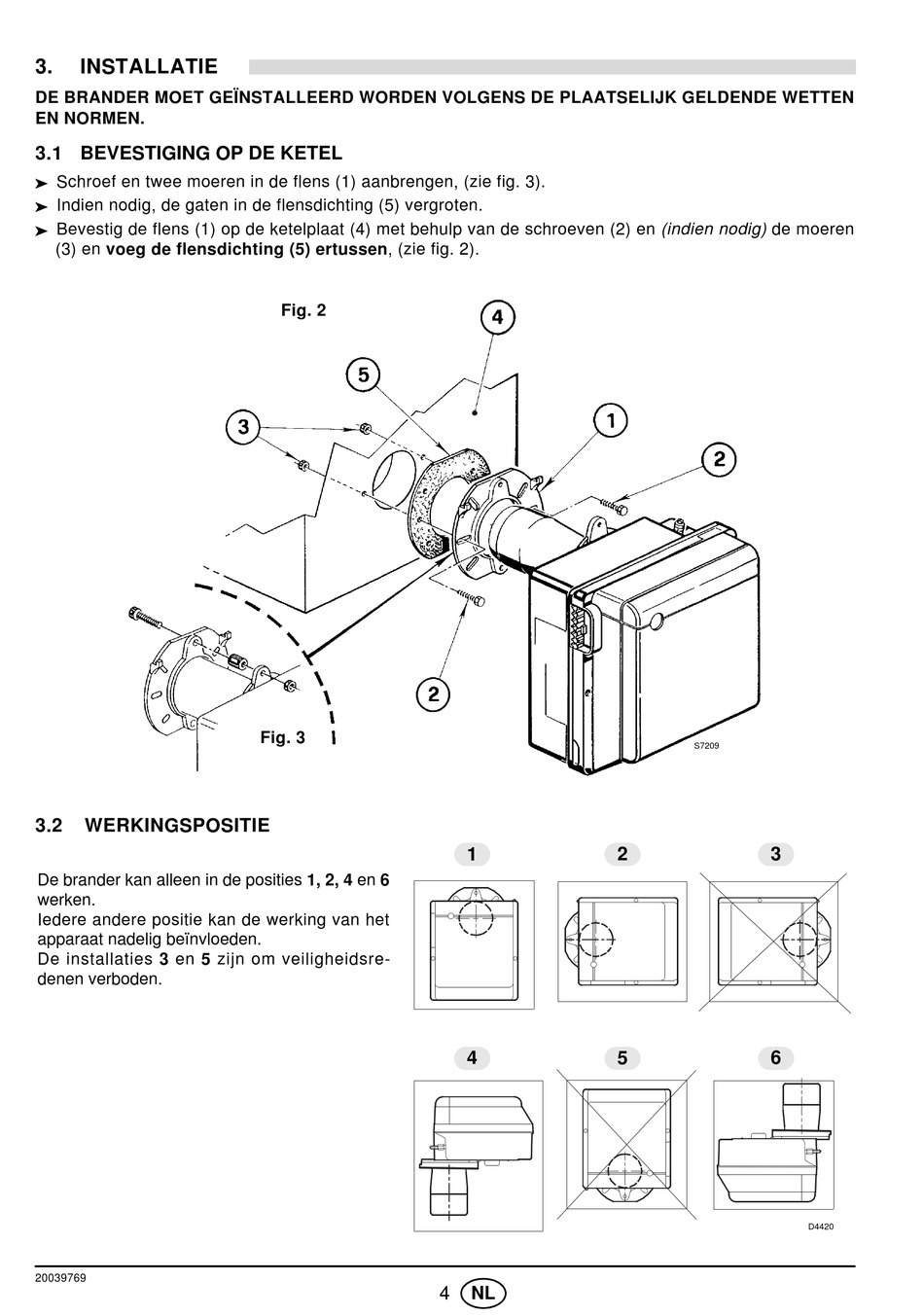

3.

INSTALLATIE

DE BRANDER MOET GEÏNSTALLEERD WORDEN VOLGENS DE PLAATSELIJK GELDENDE WETTEN
EN NORMEN.

3.1 BEVESTIGING OP DE KETEL

Schroef en twee moeren in de flens (1) aanbrengen, (zie fig. 3).

Indien nodig, de gaten in de flensdichting (5) vergroten.

Bevestig de flens (1) op de ketelplaat (4) met behulp van de schroeven (2) en (indien nodig) de moeren

(3) en voeg de flensdichting (5) ertussen, (zie fig. 2).
3.2

WERKINGSPOSITIE

De brander kan alleen in de posities 1, 2, 4 en 6
werken.
Iedere andere positie kan de werking van het
apparaat nadelig beïnvloeden.
De installaties 3 en 5 zijn om veiligheidsre-
denen verboden.
20039769
Fig. 2
Fig. 3
1
4
4 NL
S7209
2 3
5 6
D4420
