3.

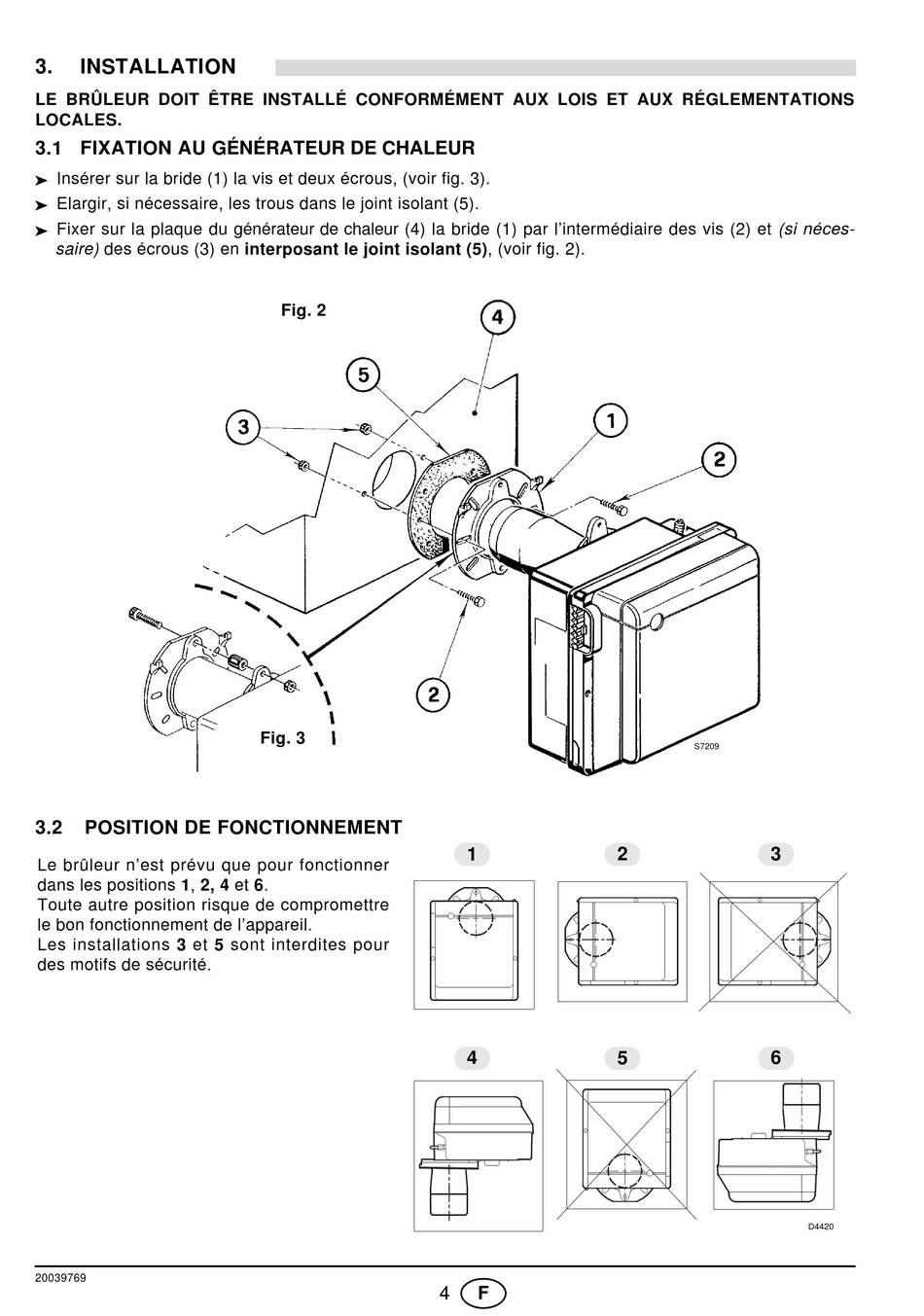

INSTALLATION

LE BRÛLEUR DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX LOIS ET AUX RÉGLEMENTATIONS
LOCALES.
3.1 FIXATION AU GÉNÉRATEUR DE CHALEUR
Insérer sur la bride (1) la vis et deux écrous, (voir fig. 3).

Elargir, si nécessaire, les trous dans le joint isolant (5).

Fixer sur la plaque du générateur de chaleur (4) la bride (1) par l'intermédiaire des vis (2) et (si néces-

saire) des écrous (3) en interposant le joint isolant (5), (voir fig. 2).
3.2

POSITION DE FONCTIONNEMENT

Le brûleur n'est prévu que pour fonctionner
dans les positions 1, 2, 4 et 6.
Toute autre position risque de compromettre
le bon fonctionnement de
Les installations 3 et 5 sont interdites pour
des motifs de sécurité.
20039769
Fig. 2
Fig. 3
l'appareil.
1
4
4 F
S7209
2 3
5 6
D4420
