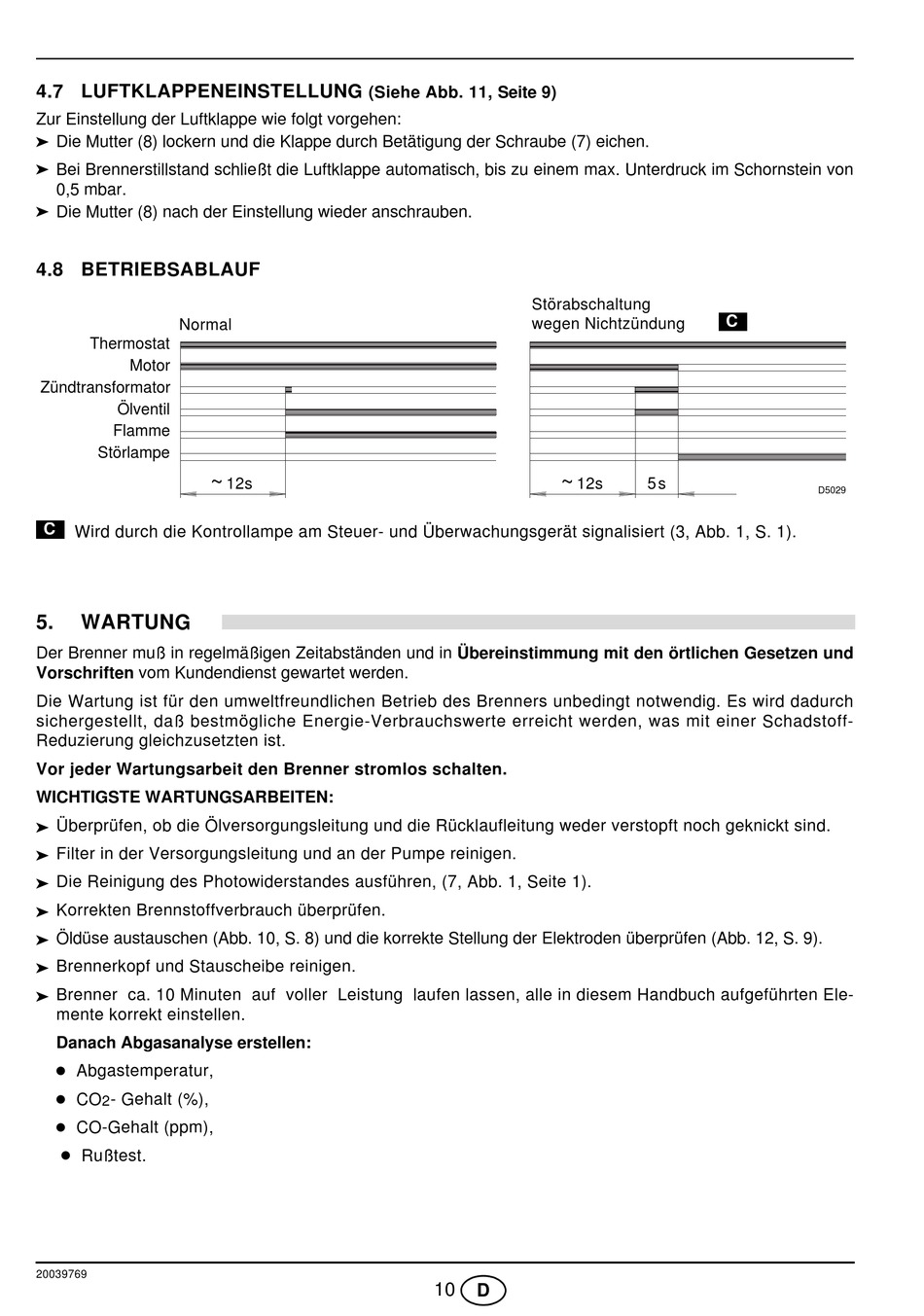

4.7 LUFTKLAPPENEINSTELLUNG
Zur Einstellung der Luftklappe wie folgt vorgehen:
Die Mutter (8) lockern und die Klappe durch Betätigung der Schraube (7) eichen.
Bei Brennerstillstand schließt die Luftklappe automatisch, bis zu einem max. Unterdruck im Schornstein von
0,5 mbar.
Die Mutter (8) nach der Einstellung wieder anschrauben.
4.8 BETRIEBSABLAUF
Normal
Thermostat
Motor
Zündtransformator
Ölventil
Flamme
Störlampe
~
C
Wird durch die Kontrollampe am Steuer- und Überwachungsgerät signalisiert (3, Abb. 1, S. 1).
5.
WARTUNG
Der Brenner muß in regelmäßigen Zeitabständen und in Übereinstimmung mit den örtlichen Gesetzen und
Vorschriften vom Kundendienst gewartet werden.
Die Wartung ist für den umweltfreundlichen Betrieb des Brenners unbedingt notwendig. Es wird dadurch
sichergestellt, daß bestmögliche Energie-Verbrauchswerte erreicht werden, was mit einer Schadstoff-
Reduzierung gleichzusetzten ist.
Vor jeder Wartungsarbeit den Brenner stromlos schalten.
WICHTIGSTE WARTUNGSARBEITEN:
Überprüfen, ob die Ölversorgungsleitung und die Rücklaufleitung weder verstopft noch geknickt sind.
Filter in der Versorgungsleitung und an der Pumpe reinigen.
Die Reinigung des Photowiderstandes ausführen, (7, Abb. 1, Seite 1).
Korrekten Brennstoffverbrauch überprüfen.
Öldüse austauschen (Abb. 10, S. 8) und die korrekte Stellung der Elektroden überprüfen (Abb. 12, S. 9).
Brennerkopf und Stauscheibe reinigen.
Brenner ca. 10 Minuten auf voller Leistung laufen lassen, alle in diesem Handbuch aufgeführten Ele-
mente korrekt einstellen.
Danach Abgasanalyse erstellen:
Abgastemperatur,
CO
- Gehalt (%),
2
CO-Gehalt (ppm),
Rußtest.
20039769
(Siehe Abb. 11, Seite 9)
12s
Störabschaltung
wegen Nichtzündung
~
12s
10
D
C
5 s
