Bedienungsmöglichkeiten
Weitere Informationen zur Konfiguration über PC-Konfigurationssoftware sind in der
Betriebsanleitung zu finden.
Der PROFIBUS PA Anzeiger darf durch DTM mittels CDI-Schnittstelle nur ohne Busver-
sorgung parametriert werden!
Damit eine Verbindung zum Gerät aufgebaut werden kann, muss an den DIP-Schaltern
die Bedienung auf "Remote" eingestellt sein. Damit die Parameter des Feldanzeigers über
den DTM geändert werden können, muss zudem der Schreibschutz, der über die DIP-
Schalter ein- und ausgeschalten werden kann, deaktiviert sein.
Die DIP-Schalter sind im Abschnitt "Hardwareeinstellungen" →  20 beschrieben.
6.3

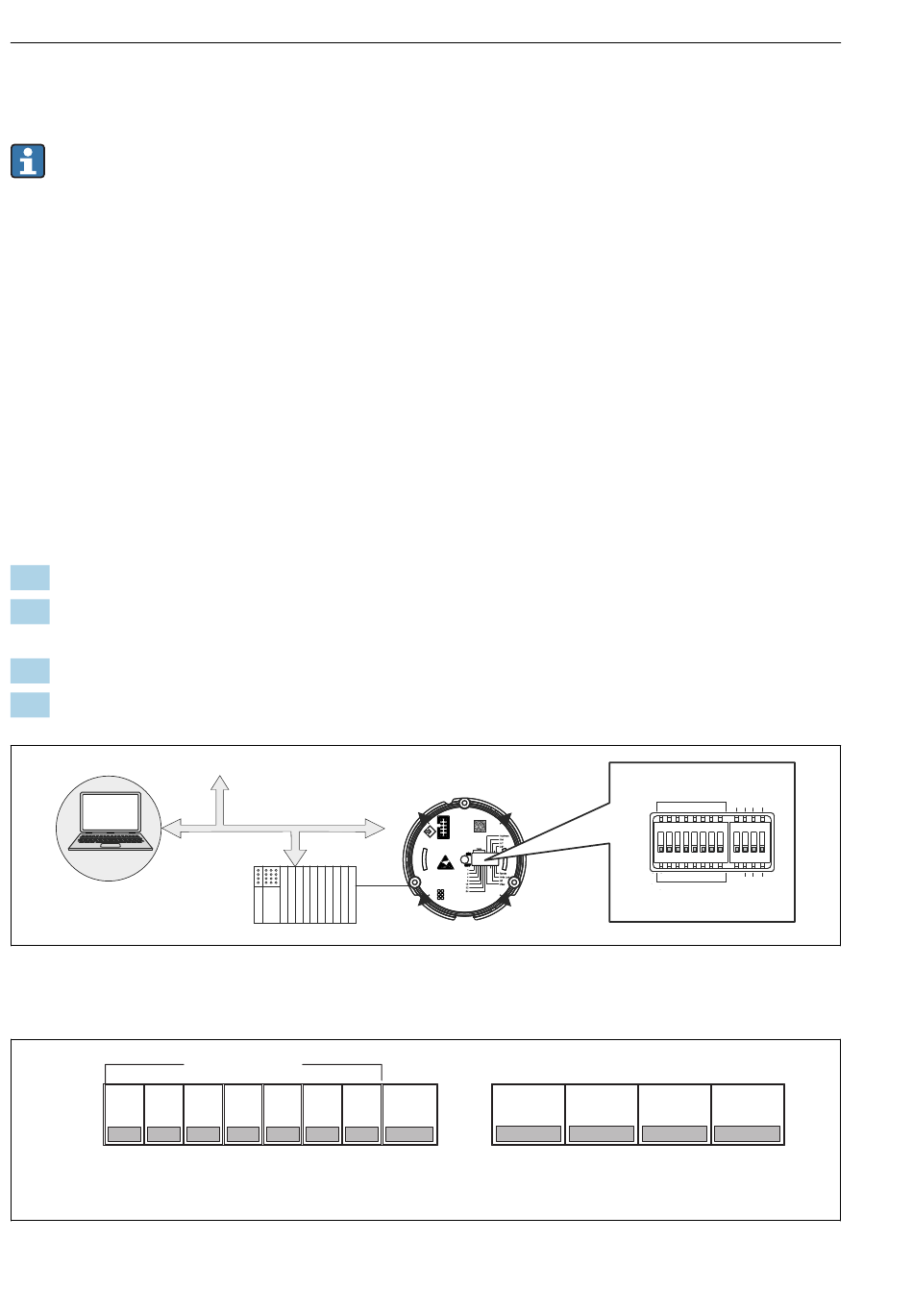

Hardwareeinstellungen

Über DIP-Schalter im Inneren des Feldanzeigers kann der Hardware-Schreibschutz ein- und
ausgeschaltet werden. Ist der Schreibschutz aktiviert, können keine Parameter verändert wer-
den.
Der aktuelle Status des Schreibschutzes wird im Parameter "Status Verriegelung" angezeigt.
Zur DIP-Schalter Einstellung gehen Sie wie folgt vor:
1. Gehäusedeckel entfernen und Display abziehen →  4,  12
2. DIP-Schalter wie gewünscht konfigurieren. Schalter auf ON = Funktion eingeschaltet,
Schalter auf OFF = Funktion ausgeschaltet.
3. Display auf Elektronik stecken.
4. Gehäusedeckel schließen und sichern.
1
 10 Hardware Konfiuration des Feldanzeigers
ON
OFF
1 2
 11 Belegung der DIP-Schalter
20
Data
4 8 16 32 64
Address Set
Offset
ON
OFF
AI1 DIP
AI2 Write Remote
protect
Endress+Hauser
RID14
A0021499
A0051892
