6 Bedienungsmöglichkeiten
6.1 Übersicht zu Bedienungsmöglichkeiten
6.1.1 Anzeige
1
2
3
1a
4

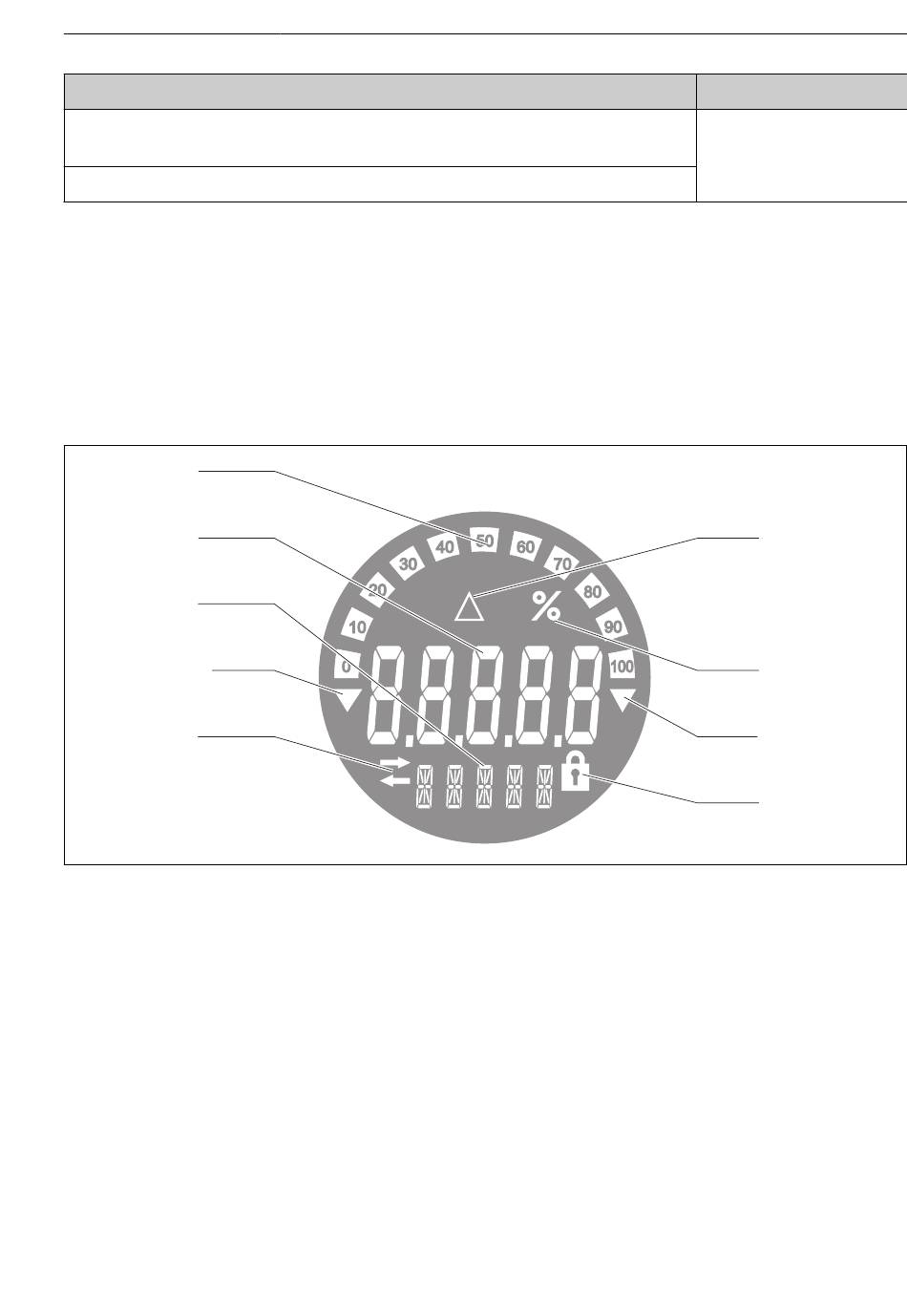

 8 LC Display des Feldanzeigers
1 Bargraph-Anzeige in 10% Schritten mit Unter- (Pos. 1a) und Überbereichanzeige (Pos. 1b)
2 Messwertanzeige, Statusanzeige "Schlechter Messwertstatus"
3 14-Segmentanzeige für Einheiten und Messages
4 Symbol "Kommunikation"
5 Symbol "Parameter kann nicht verändert werden"
6 Einheit "%"
7 Symbol "Unsicherer Messwertstatus"
Die hinterleuchtete LCD-Anzeige enthält einen Bargraph (0-100) und Pfeile zur Darstellung
von Messwerten ober- oder unterhalb des Messbereichs. Analoge Prozesswerte, digitale Stati
und Fehlercodes werden im 7-Segmentbereich angezeigt. Hier können bis zu 8 Werte mit
einer Umschaltzeit von 2 bis 20 Sekunden angezeigt werden. Freitext kann im 14-Segment-
bereich angezeigt werden (Text ist auf 16 Zeichen beschränkt und wird bei Bedarf als Lauftext
angezeigt).
