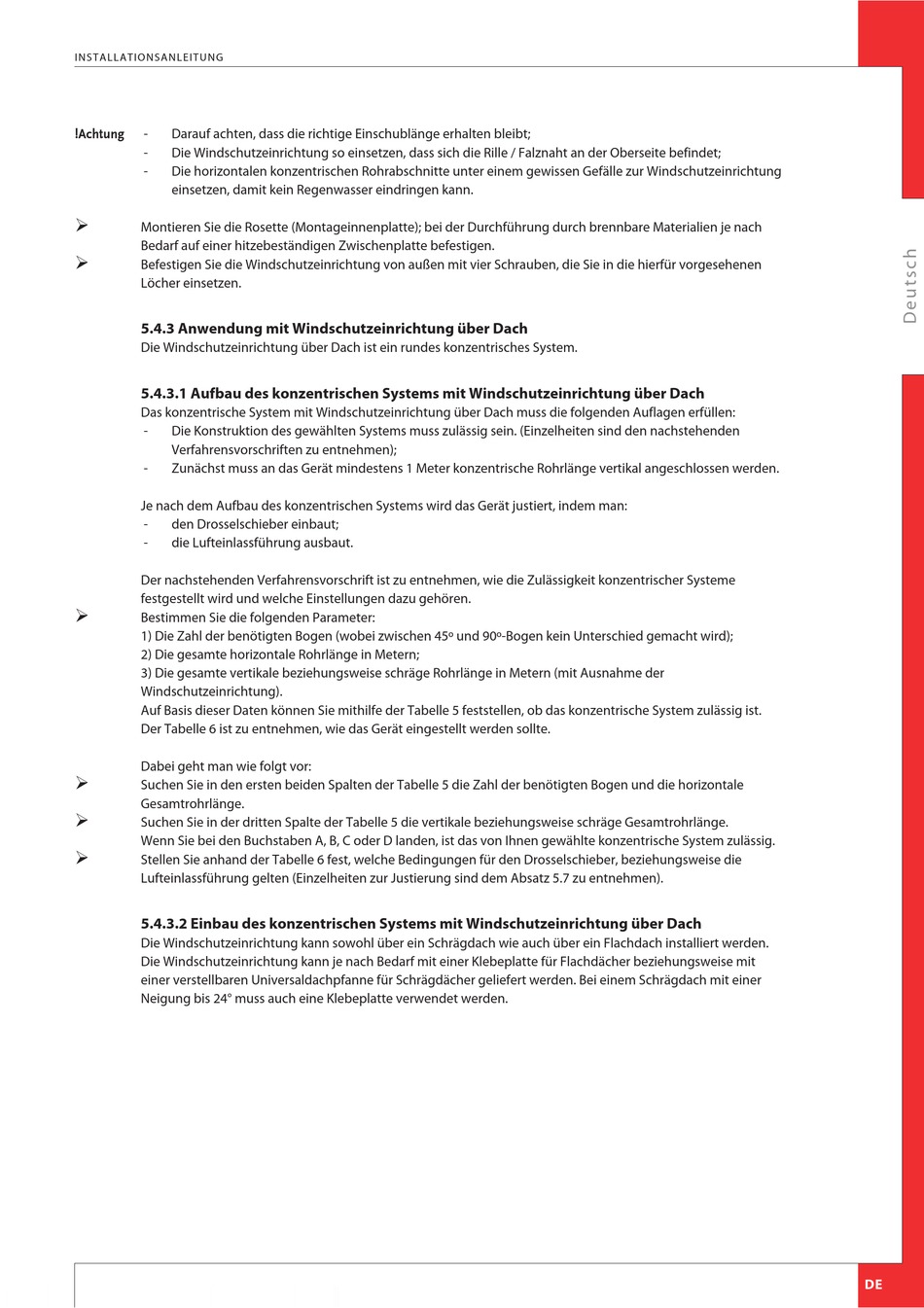

I NS T AL L AT I ON S AN L E I T U N G
- Darauf achten, dass die richtige Einschublänge erhalten bleibt;
!Achtung
- Die Windschutzeinrichtung so einsetzen, dass sich die Rille / Falznaht an der Oberseite befindet;
- Die horizontalen konzentrischen Rohrabschnitte unter einem gewissen Gefälle zur Windschutzeinrichtung
einsetzen, damit kein Regenwasser eindringen kann.
Ø
Montieren Sie die Rosette (Montageinnenplatte); bei der Durchführung durch brennbare Materialien je nach
Bedarf auf einer hitzebeständigen Zwischenplatte befestigen.
Ø
Befestigen Sie die Windschutzeinrichtung von außen mit vier Schrauben, die Sie in die hierfür vorgesehenen
Löcher einsetzen.
5.4.3 Anwendung mit Windschutzeinrichtung über Dach
Die Windschutzeinrichtung über Dach ist ein rundes konzentrisches System.
5.4.3.1 Aufbau des konzentrischen Systems mit Windschutzeinrichtung über Dach
Das konzentrische System mit Windschutzeinrichtung über Dach muss die folgenden Auflagen erfüllen:
- Die Konstruktion des gewählten Systems muss zulässig sein. (Einzelheiten sind den nachstehenden
Verfahrensvorschriften zu entnehmen);
- Zunächst muss an das Gerät mindestens 1 Meter konzentrische Rohrlänge vertikal angeschlossen werden.
Je nach dem Aufbau des konzentrischen Systems wird das Gerät justiert, indem man:
- den Drosselschieber einbaut;
- die Lufteinlassführung ausbaut.
Der nachstehenden Verfahrensvorschrift ist zu entnehmen, wie die Zulässigkeit konzentrischer Systeme
festgestellt wird und welche Einstellungen dazu gehören.
Ø
Bestimmen Sie die folgenden Parameter:
1) Die Zahl der benötigten Bogen (wobei zwischen 45º und 90º-Bogen kein Unterschied gemacht wird);
2) Die gesamte horizontale Rohrlänge in Metern;
3) Die gesamte vertikale beziehungsweise schräge Rohrlänge in Metern (mit Ausnahme der
Windschutzeinrichtung).
Auf Basis dieser Daten können Sie mithilfe der Tabelle 5 feststellen, ob das konzentrische System zulässig ist.
Der Tabelle 6 ist zu entnehmen, wie das Gerät eingestellt werden sollte.
Dabei geht man wie folgt vor:
Ø
Suchen Sie in den ersten beiden Spalten der Tabelle 5 die Zahl der benötigten Bogen und die horizontale
Gesamtrohrlänge.
Ø
Suchen Sie in der dritten Spalte der Tabelle 5 die vertikale beziehungsweise schräge Gesamtrohrlänge.
Wenn Sie bei den Buchstaben A, B, C oder D landen, ist das von Ihnen gewählte konzentrische System zulässig.
Ø
Stellen Sie anhand der Tabelle 6 fest, welche Bedingungen für den Drosselschieber, beziehungsweise die
Lufteinlassführung gelten (Einzelheiten zur Justierung sind dem Absatz 5.7 zu entnehmen).
5.4.3.2 Einbau des konzentrischen Systems mit Windschutzeinrichtung über Dach
Die Windschutzeinrichtung kann sowohl über ein Schrägdach wie auch über ein Flachdach installiert werden.
Die Windschutzeinrichtung kann je nach Bedarf mit einer Klebeplatte für Flachdächer beziehungsweise mit
einer verstellbaren Universaldachpfanne für Schrägdächer geliefert werden. Bei einem Schrägdach mit einer
Neigung bis 24° muss auch eine Klebeplatte verwendet werden.
