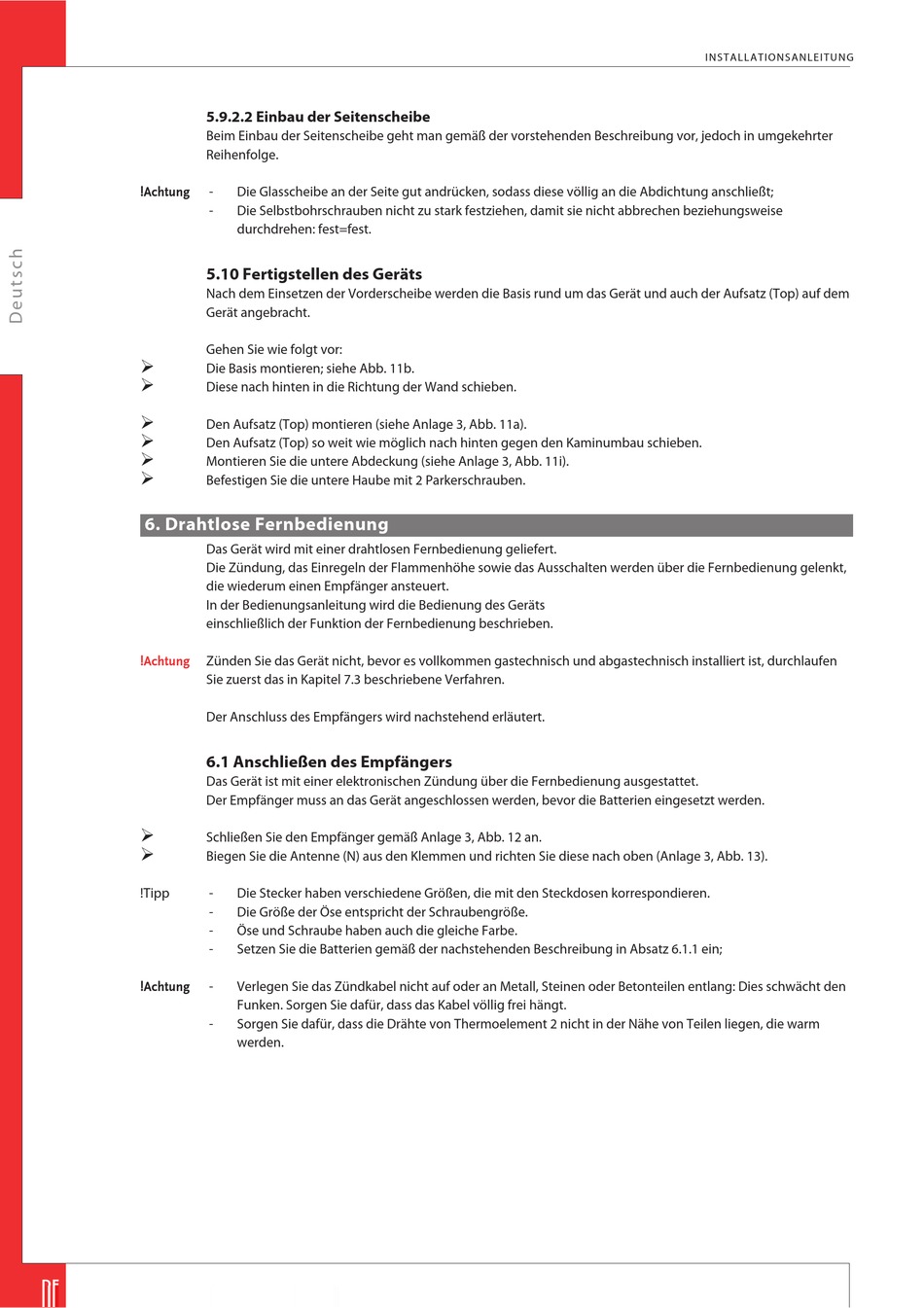

5.9.2.2 Einbau der Seitenscheibe

Beim Einbau der Seitenscheibe geht man gemäß der vorstehenden Beschreibung vor, jedoch in umgekehrter
Reihenfolge.
-
!Achtung
-
5.10 Fertigstellen des Geräts
Nach dem Einsetzen der Vorderscheibe werden die Basis rund um das Gerät und auch der Aufsatz (Top) auf dem
Gerät angebracht.
Gehen Sie wie folgt vor:
Ø
Die Basis montieren; siehe Abb. 11b.
Ø
Diese nach hinten in die Richtung der Wand schieben.
Ø
Den Aufsatz (Top) montieren (siehe Anlage 3, Abb. 11a).
Ø
Den Aufsatz (Top) so weit wie möglich nach hinten gegen den Kaminumbau schieben.
Ø
Montieren Sie die untere Abdeckung (siehe Anlage 3, Abb. 11i).
Ø
Befestigen Sie die untere Haube mit 2 Parkerschrauben.
6. Drahtlose Fernbedienung
Das Gerät wird mit einer drahtlosen Fernbedienung geliefert.
Die Zündung, das Einregeln der Flammenhöhe sowie das Ausschalten werden über die Fernbedienung gelenkt,
die wiederum einen Empfänger ansteuert.
In der Bedienungsanleitung wird die Bedienung des Geräts
einschließlich der Funktion der Fernbedienung beschrieben.
!Achtung Zünden Sie das Gerät nicht, bevor es vollkommen gastechnisch und abgastechnisch installiert ist, durchlaufen
Sie zuerst das in Kapitel 7.3 beschriebene Verfahren.
Der Anschluss des Empfängers wird nachstehend erläutert.
6.1 Anschließen des Empfängers
Das Gerät ist mit einer elektronischen Zündung über die Fernbedienung ausgestattet.
Der Empfänger muss an das Gerät angeschlossen werden, bevor die Batterien eingesetzt werden.
Ø
Schließen Sie den Empfänger gemäß Anlage 3, Abb. 12 an.
Ø
Biegen Sie die Antenne (N) aus den Klemmen und richten Sie diese nach oben (Anlage 3, Abb. 13).
!Tipp -
-
-
-
-
!Achtung
-
DE
Die Glasscheibe an der Seite gut andrücken, sodass diese völlig an die Abdichtung anschließt;
Die Selbstbohrschrauben nicht zu stark festziehen, damit sie nicht abbrechen beziehungsweise
durchdrehen: fest=fest.
Die Stecker haben verschiedene Größen, die mit den Steckdosen korrespondieren.
Die Größe der Öse entspricht der Schraubengröße.
Öse und Schraube haben auch die gleiche Farbe.
Setzen Sie die Batterien gemäß der nachstehenden Beschreibung in Absatz 6.1.1 ein;
Verlegen Sie das Zündkabel nicht auf oder an Metall, Steinen oder Betonteilen entlang: Dies schwächt den
Funken. Sorgen Sie dafür, dass das Kabel völlig frei hängt.
Sorgen Sie dafür, dass die Drähte von Thermoelement 2 nicht in der Nähe von Teilen liegen, die warm
werden.
