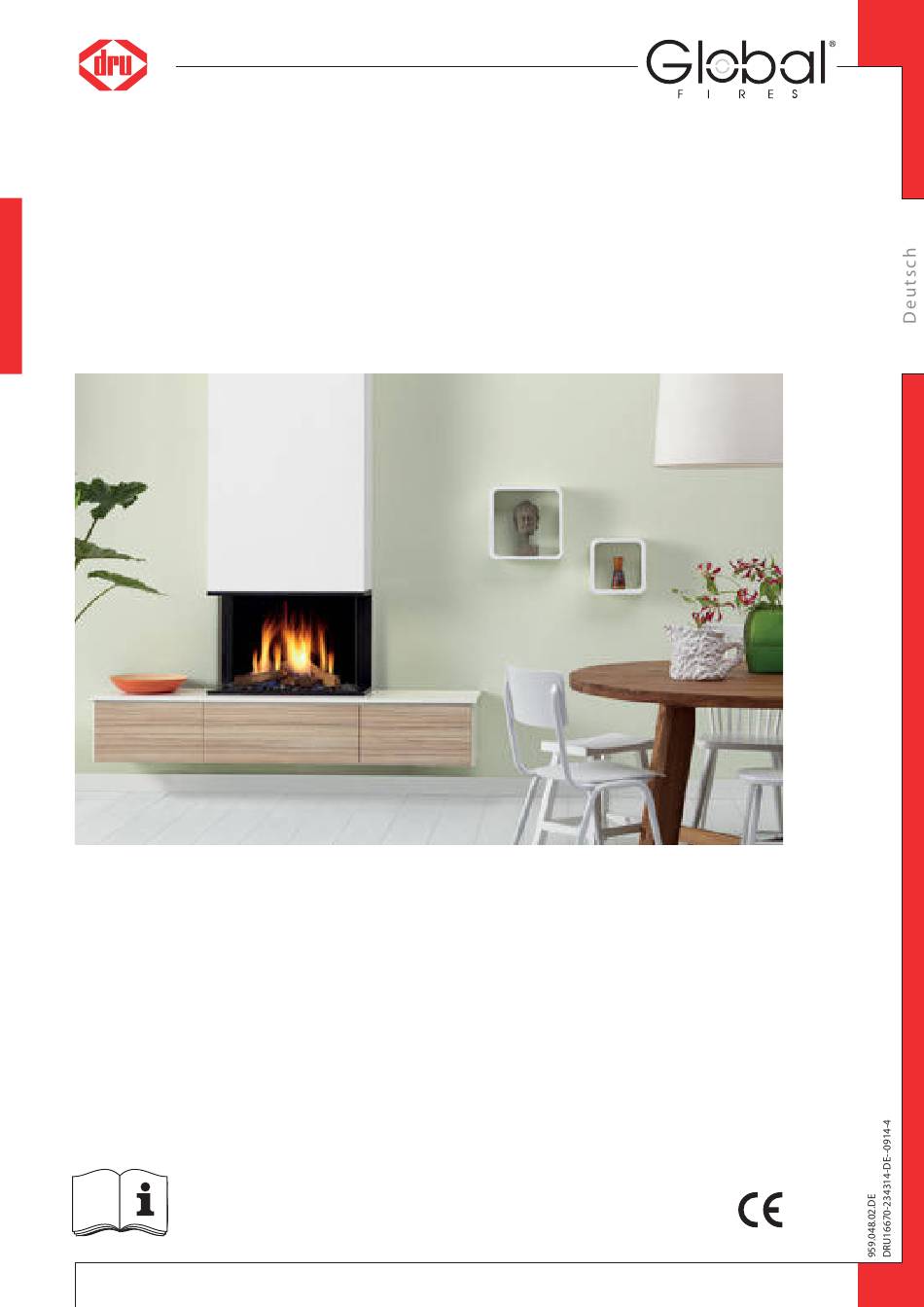

- Seite 1 Global 60 Triple BF G20/G25(Erdgas) G31(Propan) Installationsanleitung (DE/AT/BE/CH) Dieses Dokument bitte sorgfältig aufbewahren...
-
Seite 2: Inhaltsverzeichnis
IN S T AL L AT IO NS A N L E I T U N G Inhaltsverzeichnis 1. Einleitung 2. CE-Erklärung 3. SICHERHEIT 3.1 Allgemein 3.2 Vorschriften 3.3 Vorsorgemaßnahmen/Sicherheitsanweisungen im Zusammenhang mit der Installation 3.4 Zweites Thermoelement 3.5 Oxy-Pilot 4. -
Seite 3: Einleitung
!Achtung Nach der Übergabe müssen Sie auch die Handbücher an den Benutzer übergeben. 2. CE-Erklärung Hiermit erklären wir, dass das von DRU auf den Markt gebrachte Gasheizgerät durch seinen Entwurf und seine Bauweise die grundlegenden Anforderungen der Gasgeräterichtlinie erfüllt. Produkt: Gasheizgerät... -
Seite 4: Sicherheit
Belüftung des Raums, in dem das Gerät aufgestellt wird. Ø Wenn Sie ein Gerät mit einer raumluftunabhängigen Verbrennung installieren: Verwenden Sie ausschließlich die von DRU gelieferten konzentrischen Systeme; Ø Wenn Sie ein frei stehendes Gerät installieren: Stellen Sie das Gerät mindestens in der angegebenen Entfernung von der Rückwand auf, siehe die Angaben weiter hinten im Text;... -
Seite 5: Zweites Thermoelement
5.1.1 Umrüsten auf eine andere Gasart Wenn Sie dieses Gerät für einen anderen Gastyp umbauen möchten, nehmen Sie bitte Kontakt mit dem Kundendienst von DRU auf und erkundigen Sie sich dort nach den Möglichkeiten. Das Umrüsten muss durch einen anerkannten Gasinstallateur geschehen. -
Seite 6: Gasanschluss
) braucht kein Schaltkasten verwendet zu werden. In diesem Kapitel wird von einer 11 AS/BS Anwendung mit Schaltkasten ausgegangen. Wenn Sie die empfohlene DRU-Bedienungsluke nicht verwenden, müssen Sie die in Kapitel 5.4 bis 5.6 !Achtung angegebenen Sicherheitsvorkehrungen und notwendigen Anweisungen strikt einhalten. -
Seite 7: Montage Des Kaminumbaus
Position der Bedienungsluke: diese muss möglichst niedrig angebracht werden; Abmessungen der Bedienungsluke; siehe Montage der Bedienungsluke in Absatz 5.6; die Dru-Bedienungsluke gehört nicht bei allen Geräten zum standardmäßigen Lieferumfang. Wir empfehlen dennoch, ausschließlich einen (eventuell separat erhältlichen) Dru-Schaltkasten zu verwenden. Ausnahme bilden die B -Geräte. -
Seite 8: Montage Der Bedienungsluke
Setzen Sie die Bedienungsluke und Bügels mit Gasregler und Zubehör nur in einer trockenen Stelle im Haus! In die Bedienungsluke werden mehrere Komponenten eingebaut, z. B. das Geräteschild, der Gasregelblock, der zur Fernbedienung gehörende Empfänger und, wenn zutreffend, die zum DRU Powervent-System® gehörenden Komponenten. -
Seite 9: Abgasabfuhr Für Geräte Mit Raumluftabhängiger Verbrennung
I NS T AL L AT I ON S AN L E I T U N G 5.7 Abgasabfuhr für Geräte mit raumluftabhängiger Verbrennung Für das Anschließen an ein bestehendes Schornsteinrohr ohne Abgasrohr oder RVS-Abfuhr – ausschließlich erlaubt in Großbritannien – gelten die Anweisungen aus der separat mitgelieferten Anleitung „Fitting into a conventional class 1 chimney". -
Seite 10: Aufbau Des Konzentrischen Systems
Ausschließlich das von DRU gelieferte konzentrische System verwenden. Dieses System wurde gemeinsam !Achtung mit dem Gerät geprüft. DRU kann die einwandfreie und sichere Funktion anderer Systeme nicht garantieren und dafür keinerlei Verantwortung oder Haftung übernehmen; Zum Anschluss an ein bestehendes Schornsteinrohr ausschließlich den von DRU gelieferten Anschlussbausatz verwenden. -
Seite 11: Anschluss An Ein Bestehendes Schornsteinrohr
Abfuhr der Abgase. Der Raum rund um dieses Rohr wird für die Verbrennungsluftzufuhr verwendet. Beim Anschluss an ein bestehendes Schornsteinrohr gelten die folgenden Voraussetzungen: Nur zulässig unter Verwendung des speziellen DRU-Anschluss-Sets für den Schornstein. Die Installationsanleitung wird mitgeliefert; Der Innendurchmesser muss mindestens 150 x 150 mm betragen Die vertikale Länge beträgt maximal 12 Meter... -
Seite 12: Zusätzliche Spezifische Anweisungen
Ø Richten Sie das Gerät mit den Stellfüßen (A) genau vertikal aus und sichern Sie diese mit der Mutter. Für eine problemlose und richtige Montage des Gasregelblocks und der übrigen Komponenten empfiehlt DRU Achtung! die Verwendung der separat erhältlichen Bedienungsluke (siehe auch die Kapitel 5.4 bis 5.6). -
Seite 13: Einsetzen Der Scheibe
I NS T AL L AT I ON S AN L E I T U N G Ø Drehen Sie die Parkerschraube aus der oberen Scheibenklemmleiste und entfernen Sie die obere Glasleiste. Ø Schieben Sie die Scheibe zur Seite (Sie stehen jetzt an der Seite des Geräts). Ø... -
Seite 14: Einlegen Des Holzblock- Oder Kiesel-Sets
IN S T AL L AT IO NS A N L E I T U N G 5.12 Einlegen des Holzblock- oder Kiesel-Sets Das Gerät wird mit einem Holzblock-Set oder einem Kiesel-Set geliefert. Halten Sie die nachstehenden Anweisungen strikt ein, um keine Gefahrensituationen zu verursachen: !Achtung Ø... -
Seite 15: Anschließen Des Empfängers
Setzen Sie den Empfänger in den dafür vorgesehenen Halter unter dem Gerät oder in der Bedienungsluke ein (siehe Anlage 3, Abb. 39). Wenn Sie einen Adapter verwenden möchten, garantiert nur ein von DRU gelieferter Adapter die einwandfreie Funktion des Empfängers. -
Seite 16: Einstellen Des Kommunikationscodes
Ansteuerungssystem (z. B. Domotica) angeschlossen werden. Dafür sind 4 Anschlussstellen an der Seite des Empfängers vorhanden (siehe Anlage 3, Abb. 44). Für das Anschließen einer externen Steuerung ist ein „Anschlusskabel Domotica für Mertik GV60“ erforderlich. Dazu die Service-Website von DRU konsultieren. Die folgenden Kontakte sind möglich: Zündung: beide Kontakte 1 + 3 schließen, eine Sekunde lang (wenn ein 2. -
Seite 17: Endkontrolle
I NS T AL L AT I ON S AN L E I T U N G 7. Endkontrolle Um sicherzustellen, dass das Gerät reibungslos und sicher funktioniert, sind vor der Inbetriebnahme die nachstehenden Kontrollen erforderlich. 7.1 Gasdichtigkeit Alle Anschlüsse müssen gasdicht sein. Kontrollieren Sie die Anschlüsse auf Gasdichtigkeit. !Achtung Der Gasregelblock darf einem Druck von maximal 50 mbar ausgesetzt werden. -
Seite 18: Flammenbild
IN S T AL L AT IO NS A N L E I T U N G Ø Kontrollieren Sie die Funktion des Hauptbrenners im kalten Zustand (Zündflamme aus): Ø Nach dem Öffnen des Gasventils sollte der Hauptbrenner innerhalb weniger Sekunden brennen. !Tipp Beim Öffnen des Gasventils springt der Motor hörbar an. -
Seite 19: Übergabe
I NS T AL L AT I ON S AN L E I T U N G Übergabe Sie müssen den Benutzer mit dem Gerät vertraut machen. Sie müssen ihn/sie unter anderem über die Inbetriebnahme, die Sicherheitsmaßnahmen, die Funktion der Fernbedienung und die jährliche Wartung informieren (siehe die Bedienungsanleitung). -
Seite 20: Anlage 1 Störungsdiagnose
I N ST AL L A TI O N S A N L E I TU N G Anlage 1 Störungsdiagnose Schema zur Störungssuche bei Gasheizungen mit elektronischer Zündung: Zündung und Flammenbild Start 2.10 Zündet der Hauptbrenner 2.06 Zündflamme kann gleichmäßig und schnell über 2.01 Geht die Zündflamme an? 2.08 Zündet der Hauptbrenner... - Seite 21 Maßnahmen Außenwand/über Dach Flammen: Flammenbild schief gegen „Flammenübergang zu verwendet, von der Marke oder fehlt bei einem Teil des langsam“ ergreifen (siehe 'DRU'?. Brenners unten), bevor andere Maßnah- Mündet die Windschutz- Positionierung der Holzblöcke men ausprobiert werden! einrichtung an der oder Kiesel.
-
Seite 22: Fernbedienung
I N ST AL L A TI O N S A N L E I TU N G Schema zur Störungssuche bei Gasheizungen mit elektronischer Zündung: Startzyklus Start 1.03 Ein langer Piepton mit einer 1.05 Kurze Pieptöne nacheinander 1.01 Piept der Empfänger? Dauer von 5 Sek. -
Seite 23: Anlage 2 Verschiedene Tabellen
I NS T AL L AT I ON S AN L E I T U N G Anlage 2 Tabellen Tabelle 1: Im Lieferumfang enthaltene Teile Teil Anzahl Holzblock-Set/ Kiesel-Set Bedienungsluke Separat erhältlich Bedienungsanleitung für die Bedienungsluke Separat erhältlich Installationsanleitung Bedienungsanleitung Drosselschieber Wandbügel... - Seite 24 I N ST AL L A TI O N S A N L E I TU N G Tabelle 2: Technische Daten Produktname Global 60 Triple BF Gerätetyp Einbau Verbrennung Raumluftunabhängige Verbrennung Zu- und Abfuhrsystem Konzentrisch 150/100 Ausführung des Flammenschutzes Zündflamme mit Thermoelement...
-
Seite 25: Zulässigkeit/Bedingungen Für Das Konzentrische System Mit Windschutzeinrichtung An Der Außenwand
I NS T AL L AT I ON S AN L E I T U N G Tabelle 3: Vordruck bei Verwendung von G31 Land mbar NL / DK / FI / NO / SE / HU / BA / GR FR / BE / IT / PT / ES / GB / IE Zulässigkeit/Bedingungen für das konzentrische System mit Windschutzeinrichtung an der Außenwand Tabelle 4: Bedingungen für die Justierung des Geräts... - Seite 26 I N ST AL L A TI O N S A N L E I TU N G Zulässigkeit und Bedingungen für das konzentrische System mit Windschutzeinrichtung über Dach Tabelle 5: Festlegen der Zulässigkeit des konzentrischen Systems G20/G25/G31 Gesamte horizontale Gesamte vertikale und/oder schräge Rohrlänge in Metern Rohrlänge in Metern keine Bögen...
-
Seite 27: Anlage 3 Abbildungen
I NS T AL L AT I ON S AN L E I T U N G Anlage 3 Abbildungen 38C-1838 38C-1839... - Seite 28 IN S T AL L AT IO NS A N L E I T U N G Tot. min 200 cm2 38c-1840 1x90° 38c-744w 38c-1078 1x90° 1x90° 38c-744v 38c-744q 1 - 4m...
- Seite 29 I NS T AL L AT I ON S AN L E I T U N G 38C-1820/0 38C-1832 /0 38C-1842 /0 38C-1843 /0 38C-1844 /0 38C-1845 /0...
- Seite 30 I N ST AL L A TI O N S A N L E I TU N G 38P-0301 38P-0302 38P-0303 38P-0304 38p-0023...
- Seite 31 I NS T AL L AT I ON S AN L E I T U N G 38P-0300 38P-0309...
- Seite 32 I N ST AL L A TI O N S A N L E I TU N G 38P-0306 38P-0307...
- Seite 33 I NS T AL L AT I ON S AN L E I T U N G 38C-1836 38P-0308...
- Seite 34 I N ST AL L A TI O N S A N L E I TU N G 38p-0180 38p-0181 38p-0179 38p-0182 38C-1837 /0...
- Seite 35 I NS T AL L AT I ON S AN L E I T U N G...
- Seite 36 DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven...
