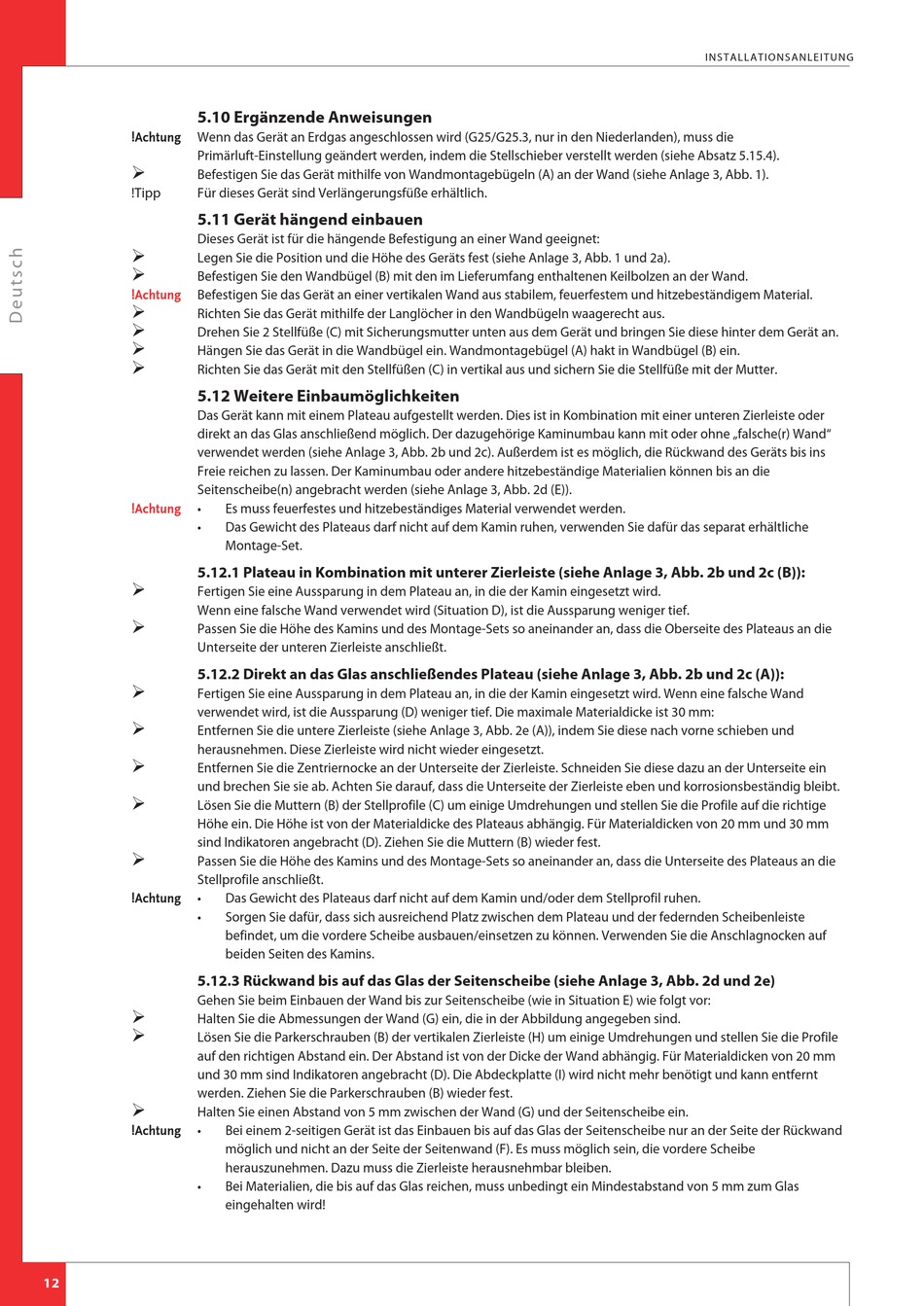

5.10 Ergänzende Anweisungen
!Achtung Wenn das Gerät an Erdgas angeschlossen wird (G25/G25.3, nur in den Niederlanden), muss die
Primärluft-Einstellung geändert werden, indem die Stellschieber verstellt werden (siehe Absatz 5.15.4).
Ø
Befestigen Sie das Gerät mithilfe von Wandmontagebügeln (A) an der Wand (siehe Anlage 3, Abb. 1).
!Tipp Für dieses Gerät sind Verlängerungsfüße erhältlich.
5.11 Gerät hängend einbauen
Dieses Gerät ist für die hängende Befestigung an einer Wand geeignet:
Ø
Legen Sie die Position und die Höhe des Geräts fest (siehe Anlage 3, Abb. 1 und 2a).
Ø
Befestigen Sie den Wandbügel (B) mit den im Lieferumfang enthaltenen Keilbolzen an der Wand.
Befestigen Sie das Gerät an einer vertikalen Wand aus stabilem, feuerfestem und hitzebeständigem Material.
!Achtung
Ø
Richten Sie das Gerät mithilfe der Langlöcher in den Wandbügeln waagerecht aus.
Ø
Drehen Sie 2 Stellfüße (C) mit Sicherungsmutter unten aus dem Gerät und bringen Sie diese hinter dem Gerät an.
Ø
Hängen Sie das Gerät in die Wandbügel ein. Wandmontagebügel (A) hakt in Wandbügel (B) ein.
Ø
Richten Sie das Gerät mit den Stellfüßen (C) in vertikal aus und sichern Sie die Stellfüße mit der Mutter.
5.12 Weitere Einbaumöglichkeiten
Das Gerät kann mit einem Plateau aufgestellt werden. Dies ist in Kombination mit einer unteren Zierleiste oder
direkt an das Glas anschließend möglich. Der dazugehörige Kaminumbau kann mit oder ohne „falsche(r) Wand"
verwendet werden (siehe Anlage 3, Abb. 2b und 2c). Außerdem ist es möglich, die Rückwand des Geräts bis ins
Freie reichen zu lassen. Der Kaminumbau oder andere hitzebeständige Materialien können bis an die
Seitenscheibe(n) angebracht werden (siehe Anlage 3, Abb. 2d (E)).
!Achtung •
•
5.12.1 Plateau in Kombination mit unterer Zierleiste (siehe Anlage 3, Abb. 2b und 2c (B)):
Ø
Fertigen Sie eine Aussparung in dem Plateau an, in die der Kamin eingesetzt wird.
Wenn eine falsche Wand verwendet wird (Situation D), ist die Aussparung weniger tief.
Ø
Passen Sie die Höhe des Kamins und des Montage-Sets so aneinander an, dass die Oberseite des Plateaus an die
Unterseite der unteren Zierleiste anschließt.
5.12.2 Direkt an das Glas anschließendes Plateau (siehe Anlage 3, Abb. 2b und 2c (A)):
Ø
Fertigen Sie eine Aussparung in dem Plateau an, in die der Kamin eingesetzt wird. Wenn eine falsche Wand
verwendet wird, ist die Aussparung (D) weniger tief. Die maximale Materialdicke ist 30 mm:
Ø
Entfernen Sie die untere Zierleiste (siehe Anlage 3, Abb. 2e (A)), indem Sie diese nach vorne schieben und
herausnehmen. Diese Zierleiste wird nicht wieder eingesetzt.
Ø
Entfernen Sie die Zentriernocke an der Unterseite der Zierleiste. Schneiden Sie diese dazu an der Unterseite ein
und brechen Sie sie ab. Achten Sie darauf, dass die Unterseite der Zierleiste eben und korrosionsbeständig bleibt.
Ø
Lösen Sie die Muttern (B) der Stellprofile (C) um einige Umdrehungen und stellen Sie die Profile auf die richtige
Höhe ein. Die Höhe ist von der Materialdicke des Plateaus abhängig. Für Materialdicken von 20 mm und 30 mm
sind Indikatoren angebracht (D). Ziehen Sie die Muttern (B) wieder fest.
Ø
Passen Sie die Höhe des Kamins und des Montage-Sets so aneinander an, dass die Unterseite des Plateaus an die
Stellprofile anschließt.
•
!Achtung
•
5.12.3 Rückwand bis auf das Glas der Seitenscheibe (siehe Anlage 3, Abb. 2d und 2e)
Gehen Sie beim Einbauen der Wand bis zur Seitenscheibe (wie in Situation E) wie folgt vor:
Ø
Halten Sie die Abmessungen der Wand (G) ein, die in der Abbildung angegeben sind.
Ø
Lösen Sie die Parkerschrauben (B) der vertikalen Zierleiste (H) um einige Umdrehungen und stellen Sie die Profile
auf den richtigen Abstand ein. Der Abstand ist von der Dicke der Wand abhängig. Für Materialdicken von 20 mm
und 30 mm sind Indikatoren angebracht (D). Die Abdeckplatte (I) wird nicht mehr benötigt und kann entfernt
werden. Ziehen Sie die Parkerschrauben (B) wieder fest.
Ø
Halten Sie einen Abstand von 5 mm zwischen der Wand (G) und der Seitenscheibe ein.
!Achtung •
•
12
Es muss feuerfestes und hitzebeständiges Material verwendet werden.
Das Gewicht des Plateaus darf nicht auf dem Kamin ruhen, verwenden Sie dafür das separat erhältliche
Montage-Set.
Das Gewicht des Plateaus darf nicht auf dem Kamin und/oder dem Stellprofil ruhen.
Sorgen Sie dafür, dass sich ausreichend Platz zwischen dem Plateau und der federnden Scheibenleiste
befindet, um die vordere Scheibe ausbauen/einsetzen zu können. Verwenden Sie die Anschlagnocken auf
beiden Seiten des Kamins.
Bei einem 2-seitigen Gerät ist das Einbauen bis auf das Glas der Seitenscheibe nur an der Seite der Rückwand
möglich und nicht an der Seite der Seitenwand (F). Es muss möglich sein, die vordere Scheibe
herauszunehmen. Dazu muss die Zierleiste herausnehmbar bleiben.
Bei Materialien, die bis auf das Glas reichen, muss unbedingt ein Mindestabstand von 5 mm zum Glas
eingehalten wird!
