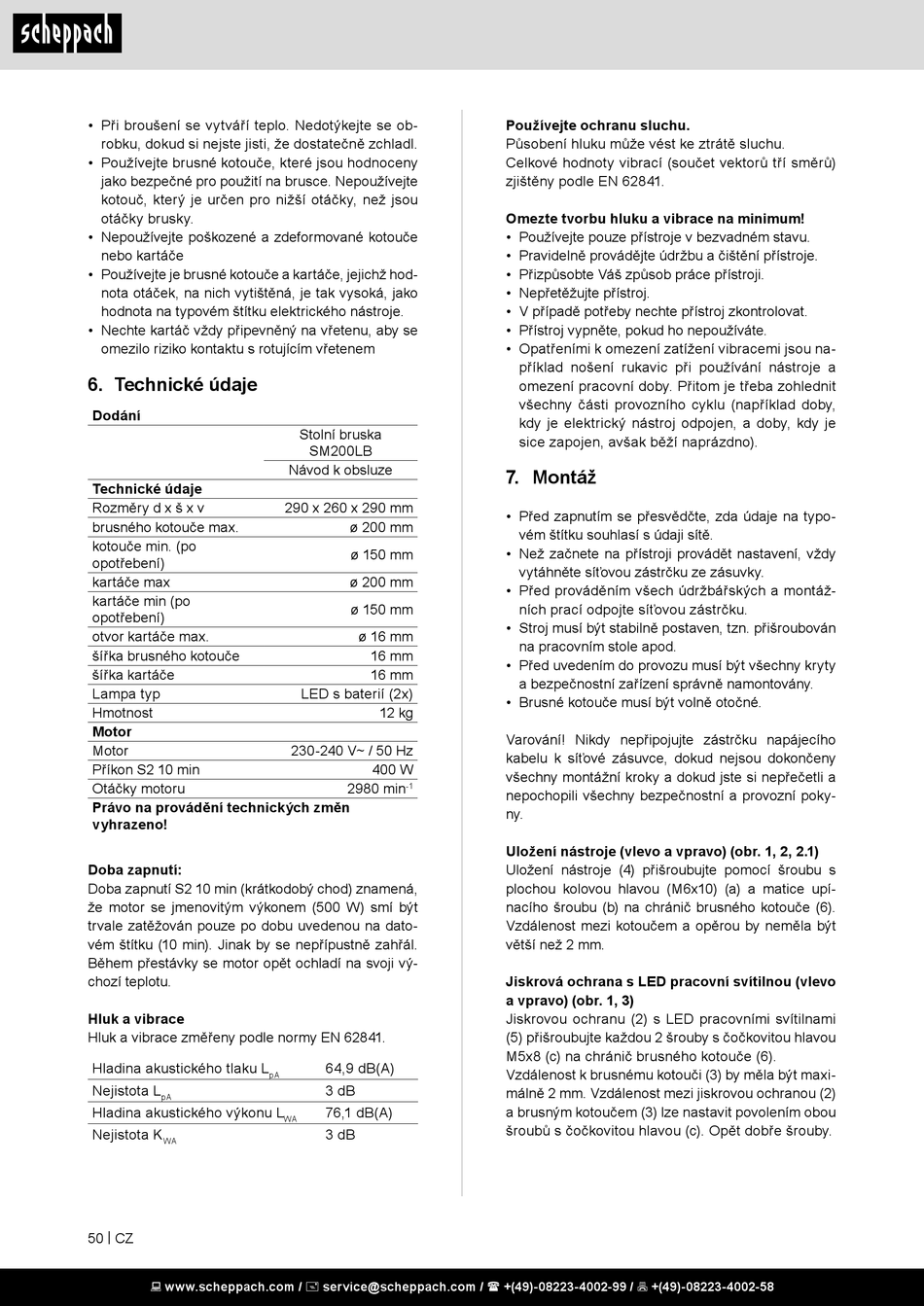

Technické Údaje; Montáž - Scheppach SM200LB Originalbetriebsanleitung

• Při broušení se vytváří teplo. Nedotýkejte se ob-
robku, dokud si nejste jisti, že dostatečně zchladl.
• Používejte brusné kotouče, které jsou hodnoceny
jako bezpečné pro použití na brusce. Nepoužívejte
kotouč, který je určen pro nižší otáčky, než jsou
otáčky brusky.
• Nepoužívejte poškozené a zdeformované kotouče
nebo kartáče
• Používejte je brusné kotouče a kartáče, jejichž hod-
nota otáček, na nich vytištěná, je tak vysoká, jako
hodnota na typovém štítku elektrického nástroje.
• Nechte kartáč vždy připevněný na vřetenu, aby se
omezilo riziko kontaktu s rotujícím vřetenem
6. Technické údaje
Dodání
Technické údaje
Rozměry d x š x v
brusného kotouče max.
kotouče min. (po
opotřebení)
kartáče max
kartáče min (po
opotřebení)
otvor kartáče max.
šířka brusného kotouče
šířka kartáče
Lampa typ
Hmotnost
Motor
Motor
Příkon S2 10 min
Otáčky motoru
Právo na provádění technických změn
vyhrazeno!
Doba zapnutí:
Doba zapnutí S2 10 min (krátkodobý chod) znamená,
že motor se jmenovitým výkonem (500 W) smí být
trvale zatěžován pouze po dobu uvedenou na dato-
vém štítku (10 min). Jinak by se nepřípustně zahřál.
Během přestávky se motor opět ochladí na svoji vý-
chozí teplotu.
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 62841.
Hladina akustického tlaku L
Nejistota L
pA
Hladina akustického výkonu L
Nejistota K
WA
50 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Stolní bruska
SM200LB
Návod k obsluze
290 x 260 x 290 mm
ø 200 mm
ø 150 mm
ø 200 mm
ø 150 mm
ø 16 mm
16 mm
16 mm
LED s baterií (2x)
12 kg
230-240 V~ / 50 Hz
400 W
2980 min
-1
64,9 dB(A)
pA
3 dB
76,1 dB(A)
WA
3 dB
Používejte ochranu sluchu.
Působení hluku může vést ke ztrátě sluchu.
Celkové hodnoty vibrací (součet vektorů tří směrů)
zjištěny podle EN 62841.
Omezte tvorbu hluku a vibrace na minimum!
• Používejte pouze přístroje v bezvadném stavu.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte Váš způsob práce přístroji.
• Nepřetěžujte přístroj.
• V případě potřeby nechte přístroj zkontrolovat.
• Přístroj vypněte, pokud ho nepoužíváte.
• Opatřeními k omezení zatížení vibracemi jsou na-
příklad nošení rukavic při používání nástroje a
omezení pracovní doby. Přitom je třeba zohlednit
všechny části provozního cyklu (například doby,
kdy je elektrický nástroj odpojen, a doby, kdy je
sice zapojen, avšak běží naprázdno).
7. Montáž
• Před zapnutím se přesvědčte, zda údaje na typo-
vém štítku souhlasí s údaji sítě.
• Než začnete na přístroji provádět nastavení, vždy
vytáhněte síťovou zástrčku ze zásuvky.
• Před prováděním všech údržbářských a montáž-
ních prací odpojte síťovou zástrčku.
• Stroj musí být stabilně postaven, tzn. přišroubován
na pracovním stole apod.
• Před uvedením do provozu musí být všechny kryty
a bezpečnostní zařízení správně namontovány.
• Brusné kotouče musí být volně otočné.
Varování! Nikdy nepřipojujte zástrčku napájecího
kabelu k síťové zásuvce, dokud nejsou dokončeny
všechny montážní kroky a dokud jste si nepřečetli a
nepochopili všechny bezpečnostní a provozní poky-
ny.
Uložení nástroje (vlevo a vpravo) (obr. 1, 2, 2.1)
Uložení nástroje (4) přišroubujte pomocí šroubu s
plochou kolovou hlavou (M6x10) (a) a matice upí-
nacího šroubu (b) na chránič brusného kotouče (6).
Vzdálenost mezi kotoučem a opěrou by neměla být
větší než 2 mm.
Jiskrová ochrana s LED pracovní svítilnou (vlevo
a vpravo) (obr. 1, 3)
Jiskrovou ochranu (2) s LED pracovními svítilnami
(5) přišroubujte každou 2 šrouby s čočkovitou hlavou
M5x8 (c) na chránič brusného kotouče (6).
Vzdálenost k brusnému kotouči (3) by měla být maxi-
málně 2 mm. Vzdálenost mezi jiskrovou ochranou (2)
a brusným kotoučem (3) lze nastavit povolením obou
šroubů s čočkovitou hlavou (c). Opět dobře šrouby.
