V
ERKABELUNG
V
ERKABELUNG DER
V
ERKABELUNG DER

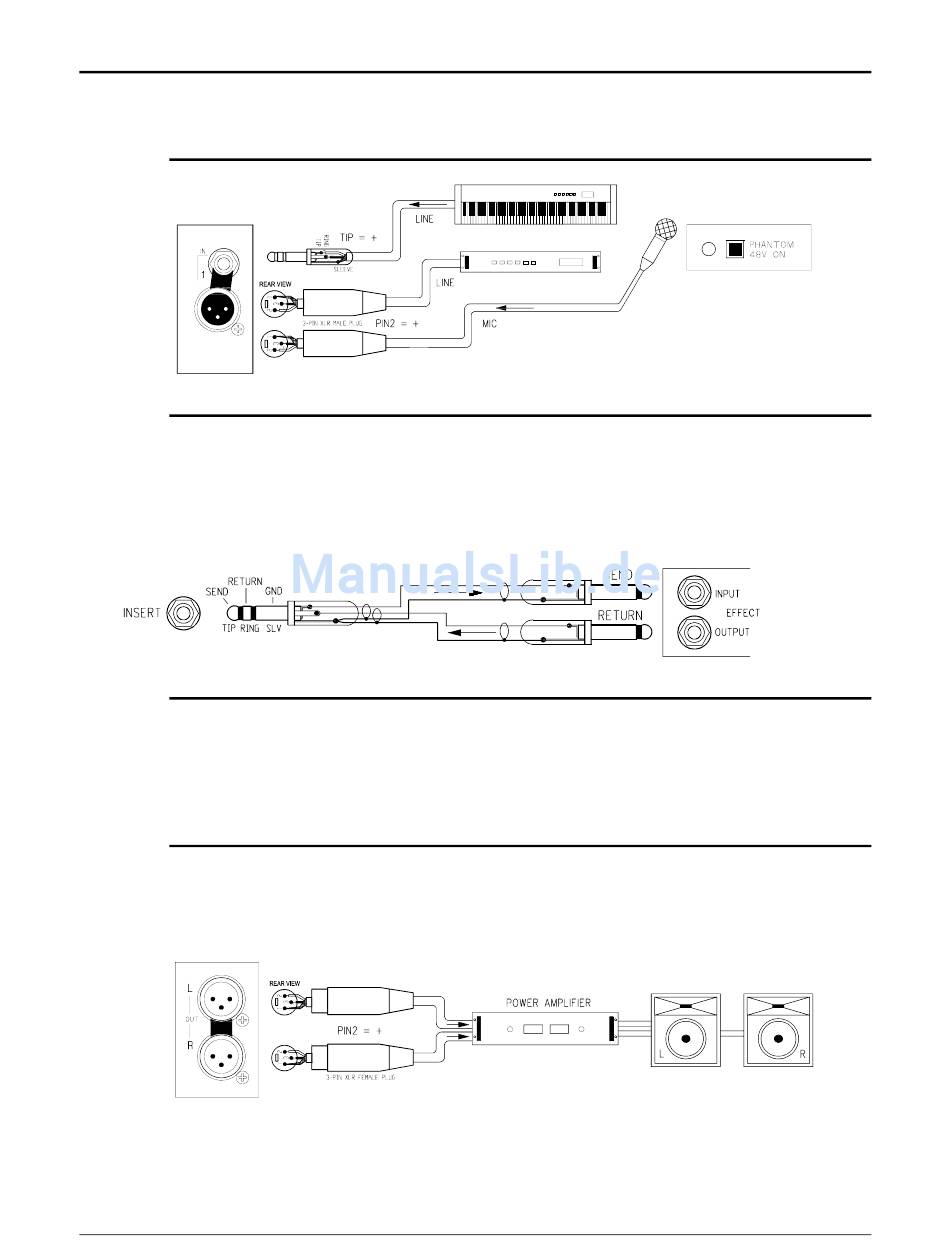

Für normalen Betrieb müssen Sie nichts in den Insertweg stecken. Sie können hier aber einen
Signalprozessor wie einen Kompressor/Limiter oder ein Noisegate in den Signalweg des Kanals
einschleifen, um extreme Spitzen zu begrenzen oder Quellenrauschen zu reduzieren. Dazu
unterbricht der Insert den Signalweg nach dem Eingangs-Vorverstärker und vor dem EQ.
Verwenden Sie ein Y-Kabel oder einen geeigneten TRS-Klinkenstecker, um den externen
Prozessor anzuschliessen. Der Insert arbeitet mit 0dBu Linepegel. Stellen Sie die Ein- und
Ausgänge des Prozessors für den optimalen Signalpegel ein.
D
IREKTAUSGÄNGE DER
Die Kanäle haben einen Direktausgang nach dem Fader zum Anschluss von externen Effekten
oder Aufnahmegeräten, was zum Beispiel für einen Livemitschnitt mit späterer Mischung perfekt
ist. Er kann über eine interne Umschaltung auch als Pre-Fader umkonfiguriert werden. Der
Ausgang arbeitet mit 0dBu und verwendet eine symmetrische Klinkenbuchse, um bei Verbindung
mit Equipment mit symmetrischen Eingängen Einstreuungen zu unterdrücken. Sie können auch
unsymmetrische Geräte anschließen.
L-R H
AUPTAUSGÄNGE
Die Hauptsummen haben symmetrische XLR-Ausgangsbuchsen mit einem Arbeitspegel von
nominal +4dBu, um professionelle Geräte auch bei langen Kabelverbindungen ohne Einstreuungen
anzuschliessen. Verbinden Sie sie mit einer Endstufe mit genügend Leistung für den jeweiligen
Raum, um die PA-Boxen anzutreiben. Sie können auch einen 2-Spur-Recorder für Studio- oder
Aussenaufnahmen anschliessen.
15
(
FORTSETZUNG
K
-E
ANAL
INGÄNGE
K
-I
ANAL
NSERTS
K
ANÄLE
)
WZ16:2DX
WZ12:2DX U
AND
G
SER
UIDE
