Klinkenstecker löten, um alle drei Funktionen zu erhalten.
26
IN
IN
IN
8
7
6
DIR
DIR
DIR
OUT
OUT
OUT
8
7
6
EFFECTS
FOOTSWITCH

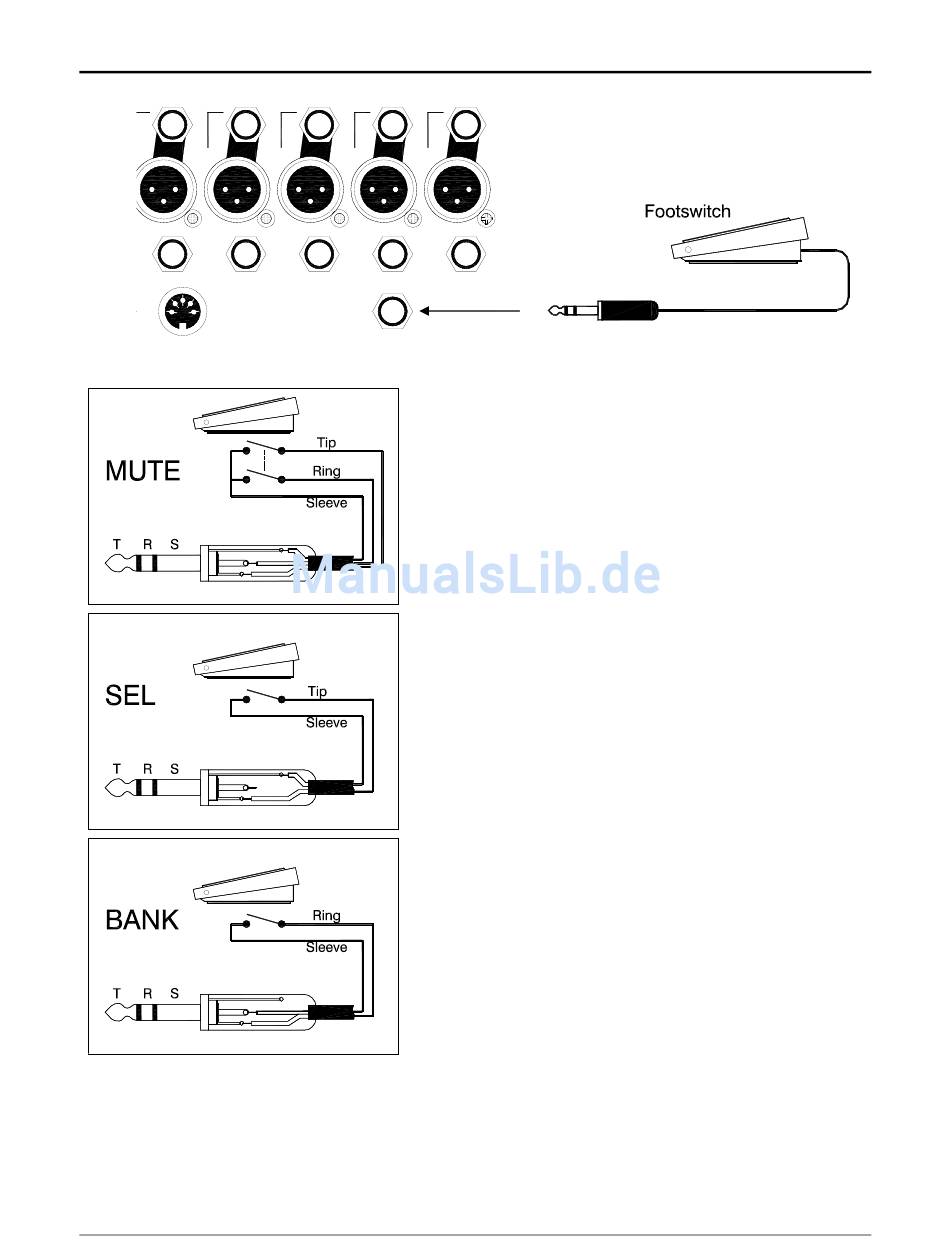

Ein Fußschalter kann zur Kontrolle der Effekte in die
FOOTSWITCH-Buchse an der Geräterückseite gesteckt
werden. Man verwendet einen passiven "momentary action"-
Schaltertyp, wie man ihn normalerweise in Musikinstrumenten-
Geschäften findet. Es kann allerdings notwenig sein, das
dazugehörige Kabel durch Anschluss eines 3-poligen TRS-
Stereoklinkensteckers zu modifizieren, der entsprechend der
gewünschten Funktion wie im folgend gezeigt angeschlossen
wird:
Ein "Momentary action" Zweipol-Schalter, der die Abschirmung
mit der Steckerspitze und unabhängig davon mit dem anderen
Pol den "Ring" mit der Abschrimung kurzschliesst, wird als
Effekt-Ausschalter/-Umschalter verwendet. Mit einem
"einpoligen" Schalter wird das nicht korrekt arbeiten.
Ein einfacher Fußschalter, der die Schirmung mit der Spitze
kurzschliesst, entspricht der "Select"-Taste auf der
Gerätevorderseite, um den Effekt auszuwählen.
Wird durch einen einfachen Fußschalter die Abschirmung mit
dem Ring des Stereosteckers verbunden, entspricht das der
'Bank'-Taste, um zwischen zwei verschiedenen Effektgruppen
umzuschalten.
Man kann zwei oder drei Fußschalter an einen Stereo-
