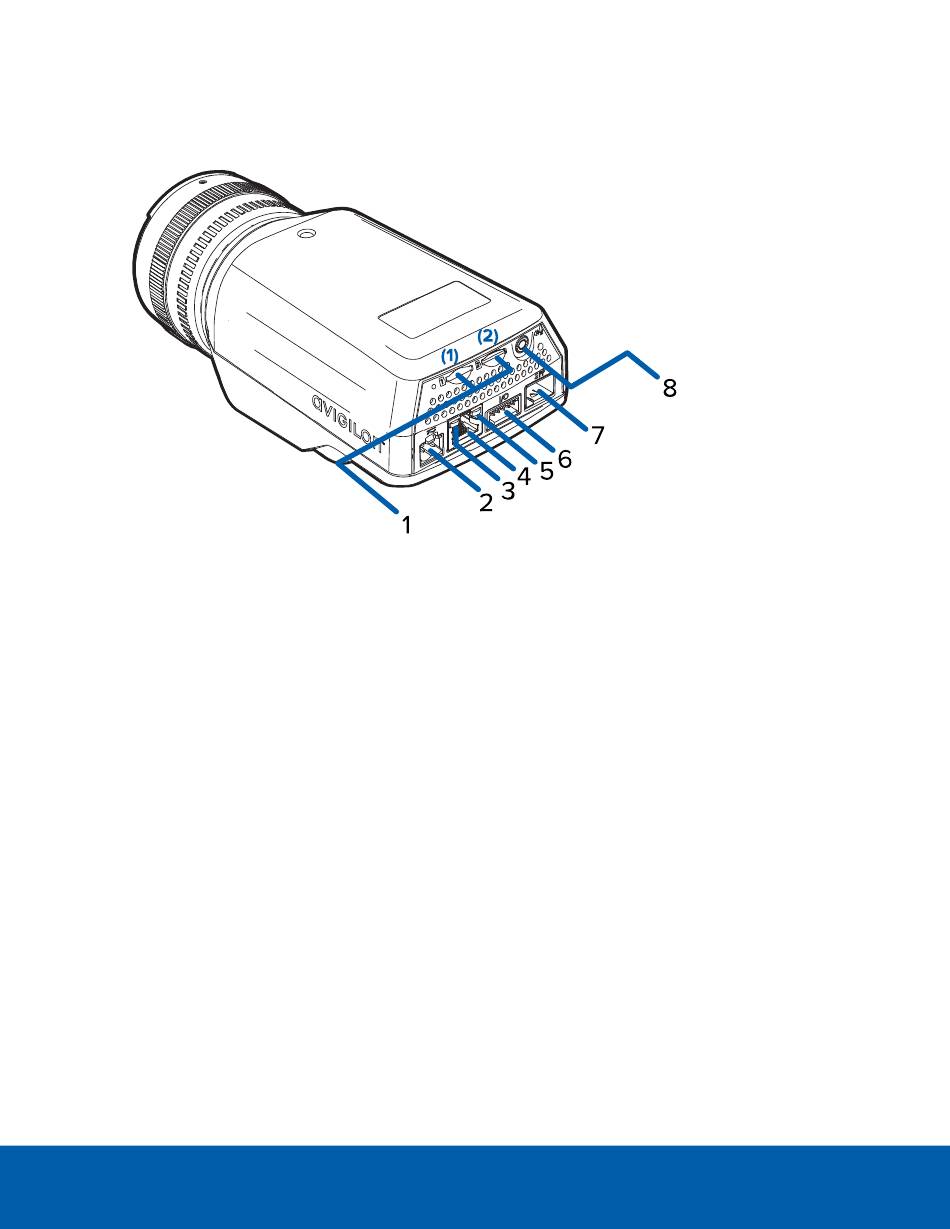

Rückansicht
1. SD-Kartensteckplätze
Akzeptiert bis zu zwei microSD-Karten für die integrierte Speicherung in Steckplatz (1) oder
Steckplatz (2). Installieren Sie die microSD-Karten so, dass die Metallkontakte nach unten zeigen.
2. Stromanschlussleiste
Nimmt einen Anschlussblock mit AC- oder DC-Stromanschluss auf. Die Gleichspannung kann
beliebiger Polarität sein. Nur erforderlich, wenn kein PoE verfügbar ist.
3. Link-LED-Anzeige
Zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht.
4. Kupfer-Ethernet-Anschluss
Akzeptiert einen RJ-45-Anschluss für die Verbindung mit einem 1000BASE-T-Gigabit-Ethernet-
Netzwerk mit Cat5e oder einer besseren Verkabelung. Die Kommunikation mit dem Server und die
Bilddaten-Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit
einem Netzwerk verbunden ist, das PoE bereitstellt.
5. Verbindungsstatus-LED-Anzeige
Enthält Informationen zum Gerätebetrieb. Weitere Informationen finden Sie unter
LED-Anzeige
auf Seite 14.
6. E/A-Anschlussblock
Ermöglicht das Anschließen externer E/A-Geräte.
Rückansicht
Verbindungsstatus-
2
