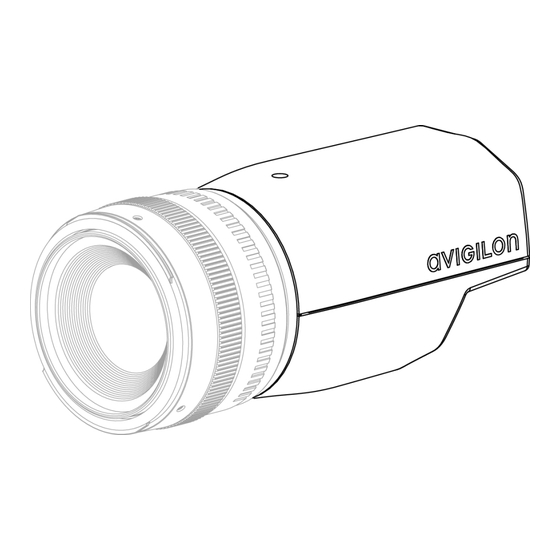

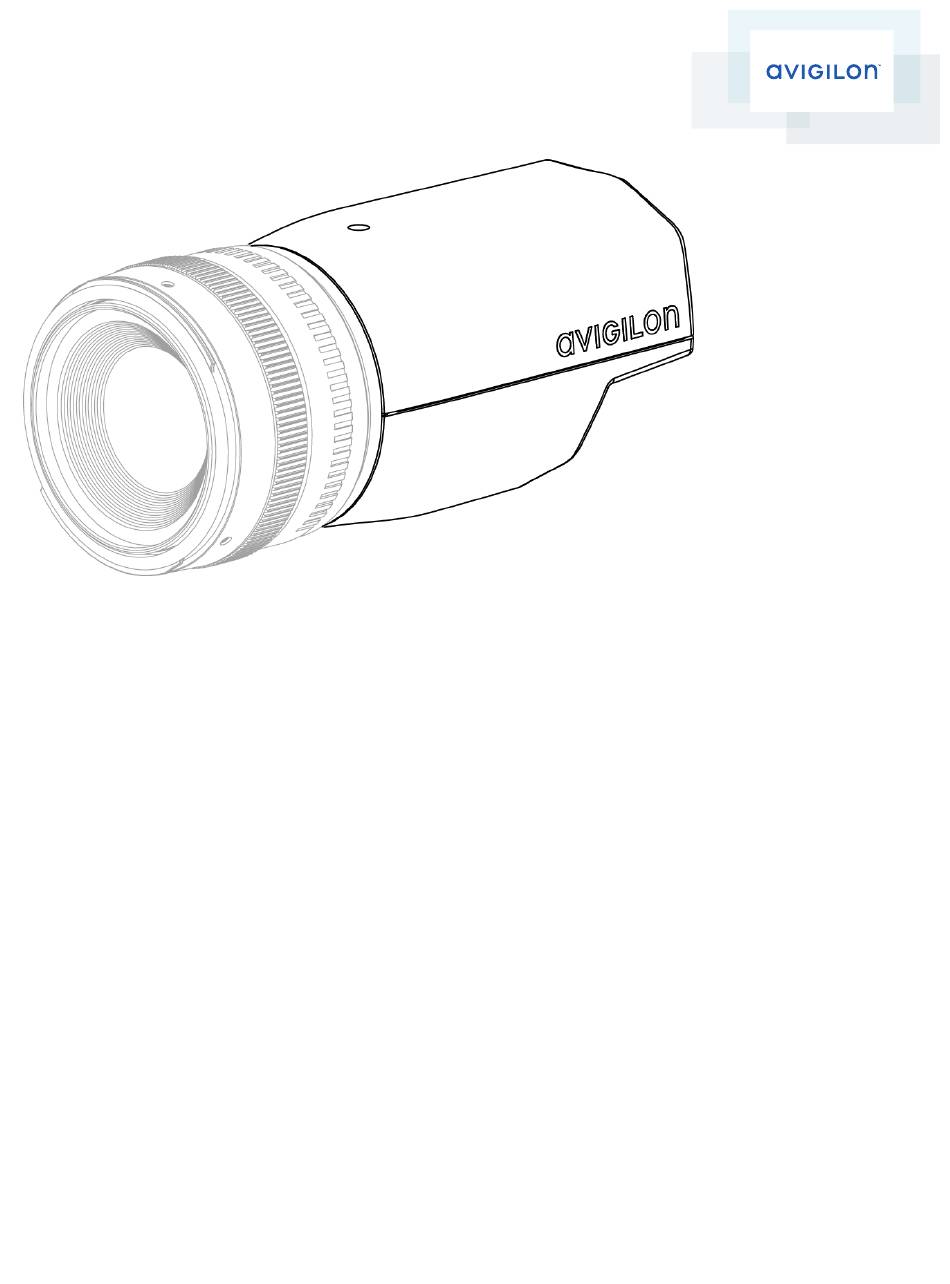

- Seite 1 Installationsanleitung Avigilon™ HD Professional IP-Kameramodelle: 16L-H4PRO-B, 12L-H4PRO-B und 8L-H4PRO-B...
-
Seite 2: Wichtige Sicherheitsinformationen
„Klasse 2“ oder „LPS“ oder „Limited Power Source“ mit einer Ausgangsleistung von 12 VDC oder 24 VAC, 10 W min. oder Power over Ethernet (PoE) mit 48 VDC, 10 W min. Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellserie verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen. -
Seite 3: Zulassungshinweise
Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die... -
Seite 4: Informationen Zu Entsorgung Und Recycling
Haftungsausschluss Dieses Handbuch enthält die aktuellen Produktbeschreibungen und Spezifikationen. Inhalt und Spezifikationen dieses Handbuchs können ohne Vorankündigung geändert werden. Avigilon behält sich das Recht vor, an den hierin enthaltenen Spezifikationen und Materialien Änderungen ohne Vorankündigung vorzunehmen und ist nicht verantwortlich für eventuelle Schäden (einschließlich Folgeschäden), die durch Verlassen auf das vorhandene Material entstehen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Ansicht von vorne Ansicht von hinten Installation Erforderliche Werkzeuge und Materialien Lieferumfang der Kamera Installationsschritte Montieren des Objektivs Montieren der Kamera Anschließen der Kabel Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Ausrichten und Fokussieren der Kamera (Optional) Konfigurieren des integrierten Speichers Weitere Informationen Kabelanschlüsse Anschließen einer externen Stromquelle... -
Seite 6: Überblick
Überblick Ansicht von vorne 1. Objektivhalterung Für EF- und EF-S-Objektive. 2. Objektiventriegelungsknopf Entriegelt das auf der Kamera montierte Objektiv. 3. EF-S-Mount Eine weiße Markierung auf der Objektivhalterung, an der Sie ein EF-S-Objektiv ausrichten können. 4. EF-Mount Eine rote Markierung auf der Objektivhalterung, an der Sie ein EF-Objektiv ausrichten können. Überblick... -
Seite 7: Ansicht Von Hinten
Ansicht von hinten 1. Kamerabefestigungspunkte Befestigungspunkte für die Kamera. Die Mounts nehmen ¼”-20 UNC Gewindeschrauben auf, die für gewöhnlich auf Stativen und Montagerahmen zu finden sind. 2. SD-Kartensteckplatz Geeignet für eine SD-Karte zur integrierten Speicherung. 3. Stromanschlussleiste Nimmt einen Anschlussblock mit AC- oder DC-Stromanschluss auf. Die Gleichspannung kann beliebiger Polarität sein. - Seite 8 Stellt Informationen über den Betrieb des Gerätes bereit. Weitere Informationen finden Sie unter LED- Anzeigen Auf Seite 11 7. Audioeingang/-ausgang Geeignet für Mini-Klinkenstecker (3,5 mm). 8. Seriennummernetikett Aufkleber mit der Serien- und Teilenummer des Produkts. 9. E/A-Anschlussleiste Ermöglicht das Anschließen externer E/A-Geräte. Ansicht von hinten...
-
Seite 9: Installation
Stromversorgung, falls kein PoE verwendet wird. Montagerahmen, Gehäuse oder Stativ. EF- oder EF-S-Mount-Objektiv Lieferumfang der Kamera Vergewissern Sie sich, dass das Paket Folgendes enthält: Avigilon™ HD Professional IP-Kamera Stromklemmleiste Staubschutzkappe E/A-Anschlussblock Installationsschritte Führen Sie die folgenden Schritte aus, um das Gerät zu installieren:... -
Seite 10: Montieren Des Objektivs
Abbildungseigenschaften voll ausschöpfen zu können. Um schlechte Bildqualität durch falsche Objektivauswahl zu vermeiden, benutzen Sie ausschließlich die von Avigilon für das jeweilige Kameramodell empfohlenen Objektive. Eine Liste mit den für das Kameramodell empfohlenen Objektiven erhalten Sie von Ihrem Avigilon- Händler oder -Vertreter. -
Seite 11: Anschließen Der Kabel
Webbrowser-Schnittstelle der Kamera: http://<IP-Adresse der Kamera>/ ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode Auf Seite 13 Netzwerkvideomanagement-Softwareanwendung (beispielsweise Avigilon™ Control Center). HINWEIS: Der standardmäßige Kamerabenutzername lautet admin, das standardmäßige Kamerapasswort lautet ebenfalls admin. Zugreifen auf den Live-Videostream Der Live-Videostream kann mit einer der folgenden Methoden betrachtet werden: Anschließen der Kabel... -
Seite 12: Ausrichten Und Fokussieren Der Kamera
Ausrichten und Fokussieren der Kamera Verwenden Sie das Installationstool oder die Weboberfläche der Avigilon Kamera, um die Kamera auszurichten und zu fokussieren. Für weitere Informationen ziehen Sie bitte das Software-Benutzerhandbuch heran. 1. Stellen Sie den Zoom gegebenenfalls mit dem dafür vorgesehenen Ring am Objektiv ein. -
Seite 13: Kabelanschlüsse
Kabelanschlüsse Anschließen einer externen Stromquelle HINWEIS: Führen Sie diese Schritte nicht durch, wenn Sie Power over Ethernet (POE) verwenden. Sollte PoE nicht verfügbar sein, muss das Gerät mittels der abnehmbaren Stromanschlussleiste versorgt werden. Die Position der Stromanschlussleiste entnehmen Sie bitte den Diagrammen in dieser Anleitung. Die Stromversorgung dieses Gerätes kann mit 12VDC oder 24VAC erfolgen. -
Seite 14: Anschließen Von Mikrofon Und Lautsprechern
1. Masse 2. RS-485B 3. RS-485A 4. Relais-Eingang 5. Relais-Ausgang 6. +5 VDC, 200 mA max. Ausgang für Relaisansteuerung 7. 0 – externes Gerät 8. * – Relais 9. ** – Schalter HINWEIS: Der 5-Volt-Anschluss kann verwendet werden, um eine Relaisspule mit bis zu 200 mA anzusteuern. Sollten mehr als 200 mA erforderlich sein, kann eine externe Stromquelle mit bis zu 25 V (Gleichstrom) bei 120 mA verwendet werden. - Seite 15 1. Audioeingang 2. Audioausgang 3. Masse 4. Masse Anschließen von Mikrofon und Lautsprechern...
-
Seite 16: Led-Anzeigen
LED-Anzeigen Nachdem die Kamera mit einem Netzwerk verbunden wurde, informiert die Verbindungsstatus-LED der Kamera über den Status der Verbindungsherstellung mit der Netzwerk-Videomanagementsoftware. Die folgende Tabelle gibt Aufschluss über die Bedeutung der LED-Anzeigen: Verbindungsstatus- Verbindungsstatus Beschreibung IP-Adresse wird Ein kurzes Blinken Es wird versucht, eine IP-Adresse zu beziehen. -
Seite 17: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Wenn die Kamera nicht mehr wie erwartet funktioniert, können Sie sie auf ihre Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um die Werkseinstellungen wiederherzustellen. Abbildung 1: Die Reset-Taste zur Wiederherstellung des Firmware-Standards auf der Rückseite der Kamera. 1. -
Seite 18: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Festlegen der IP-Adresse mithilfe der ARP/Ping- Methode Führen Sie die folgenden Schritte aus, um eine bestimmte IP-Adresse für die Kamera festzulegen: 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). 2. Öffnen Sie ein Befehlszeilenfenster, und geben Sie die folgenden Befehle ein: a. -
Seite 19: Reinigung
Reinigung Bildsensor Der Bildsensor wird durch Schutzglas vor Verschmutzung geschützt. Das Schutzglas kann jedoch durch Staub und anderen Schmutz verunreinigt werden. Um es zu säubern, gehen Sie wie folgt vor: 1. Entfernen Sie das Objektiv oder die Staubschutzkappe. 2. Entfernen Sie mit einem Blasebalg (im Fotohandel erhältlich) Staub- und Schmutzteilchen vom Schutzglas innerhalb der Objektivhalterung. -
Seite 20: Spezifikationen
Spezifikationen Kamera Audioeingang/- Line-Pegel, Mini-Klinkenstecker (3,5 mm) ausgang SD/SDHC/SDXC-Steckplatz: mindestens Class 6; Class 10, 64 GB oder besser Integrierter Speicher empfohlen Netzwerk Netzwerk 100BASE-TX Kabeltyp CAT5 Anschluss RJ-45 Passwortschutz, HTTPS-Verschlüsselung, Digest-Authentifizierung, WS- Sicherheit Authentifizierung, Benutzerzugriffsprotokoll IPv4, HTTP, HTTPS, SOAP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, Streamingprotokolle Zeroconf, ARP RTP/UDP, RTP/UDP Multicast, RTP/RTSP/TCP, RTP/RTSP/HTTP/TCP, RTP/RTSP/HTTPS/TCP, HTTP... - Seite 21 FCC-Abschnitt 15, Unterabschnitt B, Klasse B Elektromagnetische EN 55022, Klasse B Emissionen IC ICES-003 Klasse B EN 55022, Klasse B EN 61000-4-2 EN 61000-4-3 Elektromagnetische EN 61000-4-4 Störfestigkeit EN 61000-4-5 EN 61000-4-6 EN 61000-4-11 Spezifikationen...
-
Seite 22: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Avigilon garantiert dem Originalkäufer für einen Zeitraum von 3 Jahren ab Kaufdatum, dass dieses Produkt frei von Material- und Verarbeitungsschäden ist. Die Herstellerhaftung ist auf den Ersatz des Produktes, dessen Reparatur oder Ersatz durch ein repariertes Produkt beschränkt, je nach Ermessen des Herstellers.
