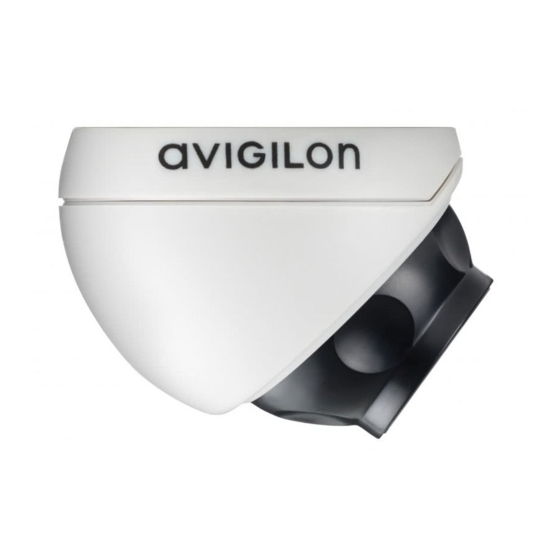

Avigilon 1.0-H3M-DO1 Installationsanleitung
Hd h.264 ip-microdome kameramodelle
Vorschau ausblenden
Andere Handbücher für 1.0-H3M-DO1:
- Installationsanleitung (138 Seiten) ,
- Installationsanleitung (20 Seiten)
Verwandte Anleitungen für Avigilon 1.0-H3M-DO1
Inhaltszusammenfassung für Avigilon 1.0-H3M-DO1

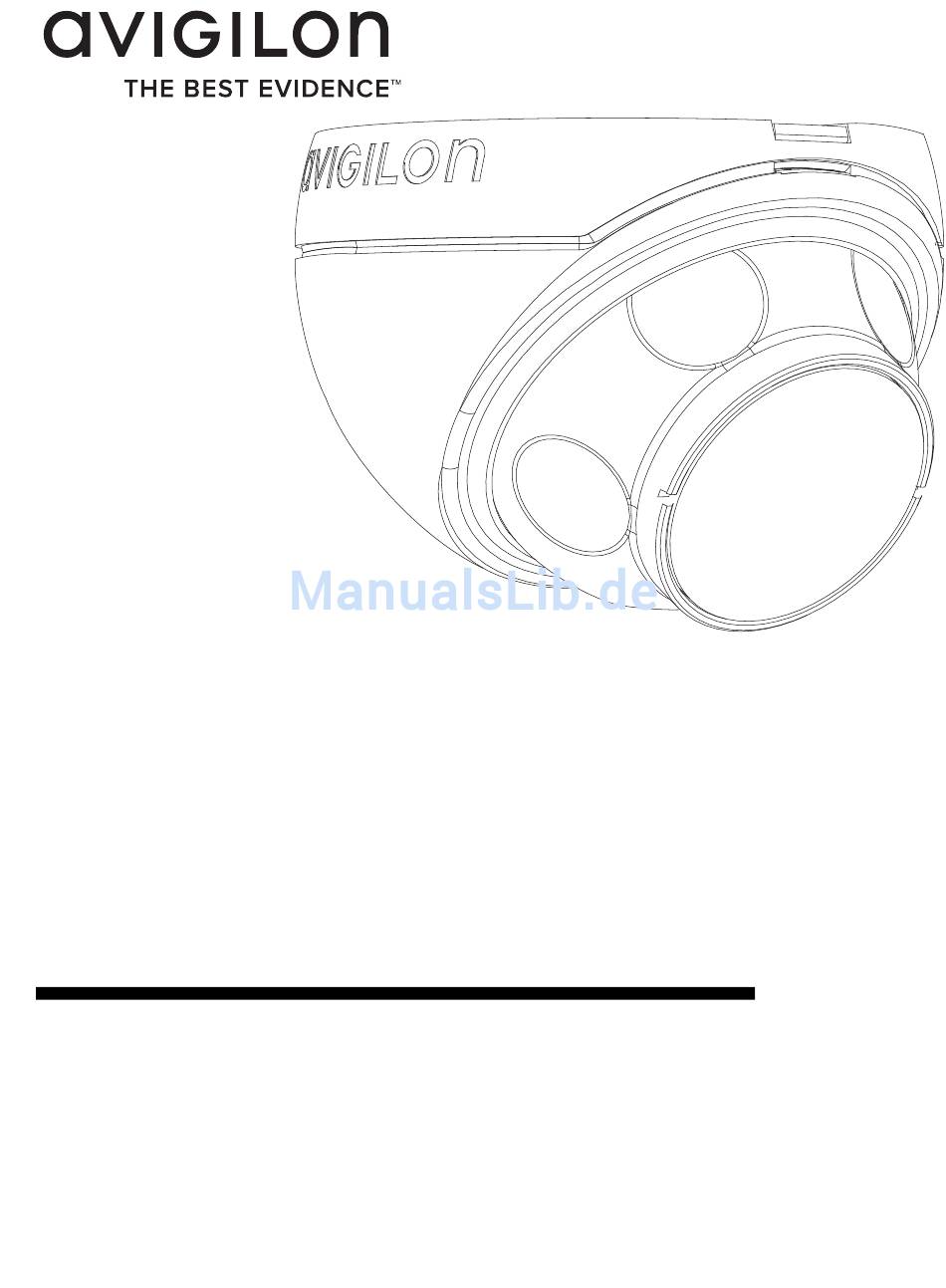

- Seite 1 Installationsanleitung Avigilon HD H.264 IP-Microdome-Kameramodelle: 1.0-H3M-DO1 und 2.0-H3M-DO1...
-
Seite 3: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Dieses Handbuch enthält Installations- und Bedienungsinformationen für den Einsatz dieser Dom-Kamera. Die unsachgemäße Installation kann zu unerwarteten Defekten führen. Lesen Sie sich dieses Handbuch vor der Installation dieses Gerätes sorgfältig durch. Überlassen Sie dem Inhaber des Gerätes dieses Handbuch für den zukünftigen Gebrauch. - Seite 4 (beispielsweise durch verschüttete Flüssigkeit oder heruntergefallene Gegenstände), Regen oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß funktioniert oder fallengelassen wurde. • Verwenden Sie keine starken Reinigungsmittel oder Scheuermittel, wenn Sie den Kamerakörper reinigen. • Verwenden Sie nur von Avigilon empfohlenes Zubehör.
-
Seite 5: Rechtliche Hinweise
In diesem Fall ist der Nutzer verpflichtet, auf seine Kosten alle erforderlichen Maßnahmen zu ergreifen, um die Störung zu beheben. Änderungen oder Modifizierungen an diesem Gerät, die nicht ausdrücklich von Avigilon Corporation oder von durch Avigilon Corporation autorisierten Stellen genehmigt wurden, können die Benutzerberechtigung dieses Gerätes außer Kraft setzen. -
Seite 6: Zusätzliche Notizen
Dieses kompilierte und veröffentlichte Handbuch enthält die neuesten Produktbeschreibungen und Spezifikationen. Inhalt und Spezifikationen dieses Handbuchs können ohne Vorankündigung geändert werden. Avigilon behält sich das Recht vor, an den hierin enthaltenen Spezifikationen und Materialien Änderungen ohne Vorankündigung vorzunehmen und ist nicht verantwortlich für eventuelle Schäden (einschließlich Folgeschäden), die durch Verlassen auf das vorhandene... -
Seite 7: Inhaltsverzeichnis
Inhalt Überblick .......1 Vorderansicht ......1 Draufsicht . -
Seite 9: Überblick
Überblick Vorderansicht Kabelsatz HD Micro Domekamera Verbindungsstatus -LED Link-LED Ethernet-Anschluss Horizontmarkierung Funktion Beschreibung Verbindungsstatus- Stellt Informationen über den Betrieb des Gerätes bereit. Weiterführende Informationen finden Sie im Abschnitt über LED-Anzeigen. Link-LED Zeigt an, ob in der Netzwerkschnittstelle eine aktive Verbindung anliegt. Ethernet-Anschluss Kann über eine Stromquelle und eine Ethernet- Verbindung mit dem Netzwerk verbunden werden. -
Seite 10: Draufsicht
Draufsicht Manipulationssichere Schraube Funktion Beschreibung Manipulationssichere Manipulationssichere, unverlierbare TORX- Schraube Schraube für die Fixierung der Dome- Abdeckung am Unterteil. -
Seite 11: Installation
31,75 mm (1 1/4 Zoll) Lochsäge • 4,76 mm (3/16 Zoll) Bohreinsatz für Installation in Rigips oder Deckenplatte aus Mineralfaser Lieferumfang der Kamera Achten Sie darauf, dass Folgendes im Lieferpaket enthalten ist: • Avigilon HD Micro-Domekamera • Montagehardware • Gummischützer • Manipulationssicherer T10 TORX-Schlüssel •... -
Seite 12: Montagebohrungen Erstellen
Montagebohrungen erstellen Die zur Montage der HD Micro-Domekamera erforderlichen Löcher liegen sehr dicht nebeneinander, sodass es wichtig ist, die folgenden Schritte auszuführen, um die Integrität der Montagefläche aufrechtzuerhalten. Stellen Sie sicher, dass der Pfeil auf der Montageschablone in die Richtung zeigt, in die die Kamera weisen soll, und bringen Sie die Schablone dann auf der Montagefläche an. -
Seite 13: Poe Anschließen
PoE anschließen Die HD Micro-Domekamera kann nur über PoE (Power over Ethernet) mit Strom versorgt werden. Ziehen Sie das erforderliche Ethernetkabel zur Kamera. Wenn Sie sie im Außenbereich installieren, schieben Sie das Kabel durch den oben erwähnten Gummischuh. Crimpen Sie das Kabelende mit einer Ethernetbuchse. Verbinden Sie das gecrimpte Kabel mit dem Ethernet-Port. -
Seite 14: Zuweisen Einer Ip-Adresse
Adresse verwendet. Wenn die IP-Adresse mittels Zeroconf gesetzt wurde, befindet sie sich im Subnetz 169.254.0.0/16. Die IP-Adresseneinstellungen können anhand einer der folgenden Methoden geändert werden: • Anwendersoftware Avigilon Kamera-Installationstool. • Webbrowser-Schnittstelle der Kamera: http://<IP-Adresse der Kamera>/ • ARP/Ping-Methode. Weitere Informationen finden Sie... -
Seite 15: Zugriff Auf Den Live-Video-Stream
• Anwendungssoftware Netzwerk-Video-Management (beispielsweise Avigilon Control Center). HINWEIS: Der voreingestellte Benutzername der Kamera ist admin und das voreingestellte Passwort ist ebenfalls admin. Zugriff auf den Live-Video-Stream Der Live-Video-Stream kann anhand einer der folgenden Methoden betrachtet werden: • Anwendersoftware Avigilon Kamera-Installationstool. -
Seite 16: Ausrichtung Der Hd Micro-Domekamera
Bringen Sie das Unterteil der Kamera auf der Montagefläche an. Wenn Sie den Kabelsatz in der Wand verstauen, achten Sie darauf, dass das Loch vollständig von der Kamera bedeckt wird. Schieben Sie die Kamera von den Montagelöchern weg. Montageschrauben Drehen Sie die mitgelieferten Schrauben durch die Montagelöcher in die Montagefläche. - Seite 17 Haken Sie die vordere Kante der Domabdeckung in das Unterteil ein und fixieren Sie die Kamera leicht. Haken Während Sie die Kamera mit einer Hand sichern, halten Sie mit der anderen Hand die seitlichen Noppen fest, um die Kamera zu bewegen und auszurichten. Achten Sie darauf, dass das Kameraobjektiv an der Horizontmarkierung ausgerichtet ist.
-
Seite 18: Weitere Informationen
Weitere Informationen zur Einrichtung und Verwendung des Gerätes sind in den folgenden Anleitungen zu finden: • Benutzerhandbuch Avigilon Kamera-Installationstool • Benutzerhandbuch Avigilon Control Center Client • Benutzerhandbuch Avigilon HD H264 Web-Interface Die Handbücher sind auf der Avigilon Webseite zu finden: http://avigilon.com/support-and-downloads. -
Seite 19: Led-Anzeigen
LED-Anzeigen Sobald die Kamera mit einem Netzwerk verbunden ist, gibt die Status- LED der Kamera Auskunft über den Verbindungsfortschritt zur Netzwerk-Video-Managementsoftware. Die folgende Tabelle beschreibt die Bedeutung der LED-Anzeigen: Tabelle:LED-Anzeigen Verbindungs- Verbindungs- Beschreibung status status-LED IP-Adresse wird Ein kurzes Es wird versucht, eine IP-Adresse abgerufen Blinken pro abzurufen. -
Seite 20: Rücksetzen Auf Werkseinstellungen
Rücksetzen auf Werkseinstellungen Wenn die Kamera nicht mehr wie erwartet funktioniert, können Sie sie auf ihre Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware- Standards, um die Werkseinstellungen wiederherzustellen. Reset-Taste zur Wiederherstellung des Firmware-Standards Abbildung: Reset-Taste zur Wiederherstellung des Firmware-Standards am Kabelsatz. -
Seite 21: Einstellen Der Ip-Adresse Anhand Der Arp/Ping-Methode
Einstellen der IP-Adresse anhand der ARP/Ping-Methode Führen Sie die folgenden Schritte aus, um die Kamera auf eine bestimmte IP-Adresse einzustellen: Finden Sie die MAC-Adresse (MAC) auf dem Seriennummernschild und schreiben Sie diese auf. Öffnen Sie ein Befehlszeilenfenster und geben Sie die folgenden Befehle ein: arp -s <Neue IP-Adresse der Kamera>... -
Seite 22: Spezifikationen
Spezifikationen Kamera Objektiv 2,8 mm, F2.0 Netzwerk Netzwerk 100BASE-TX Kabeltyp CAT5 Anschluss RJ-45 Anwendungsprogramm- ONVIF-konforme Version 1.02, 2.00, Profile S (www.onvif.org) Schnittstelle (API) Sicherheit Passwort-Schutz, HTTPS Verschlüsselung, problemlose Authentifizierung, WS Authentifizierung, Nutzerzugangs-Log Protokolle IPv4, HTTP, HTTPS, SOAP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, Zeroconf, ARP Streaming-Protokolle RTP/UDP, RTP/UDP Multicast, RTP/RTSP/TCP, RTP/RTSP/HTTP/TCP,RTP/... -
Seite 23: Support
Garantie stellt Avigilons gesamte Haftung sowie Ihren ausschließlichen Anspruch gegen Avigilon im Falle eines Ausfalls dieses Produktes dar. Avigilon ist in keinem Fall haftbar zu machen für indirekte, zufällige, spezielle, beispielhafte Folge- oder Bußgeldschäden jeder Art (einschließlich, ohne sich jedoch darauf zu beschränken, für Schäden durch entgangenen Gewinn oder durch vertrauliche oder sonstige Informationen, für Betriebsunterbrechung,...
