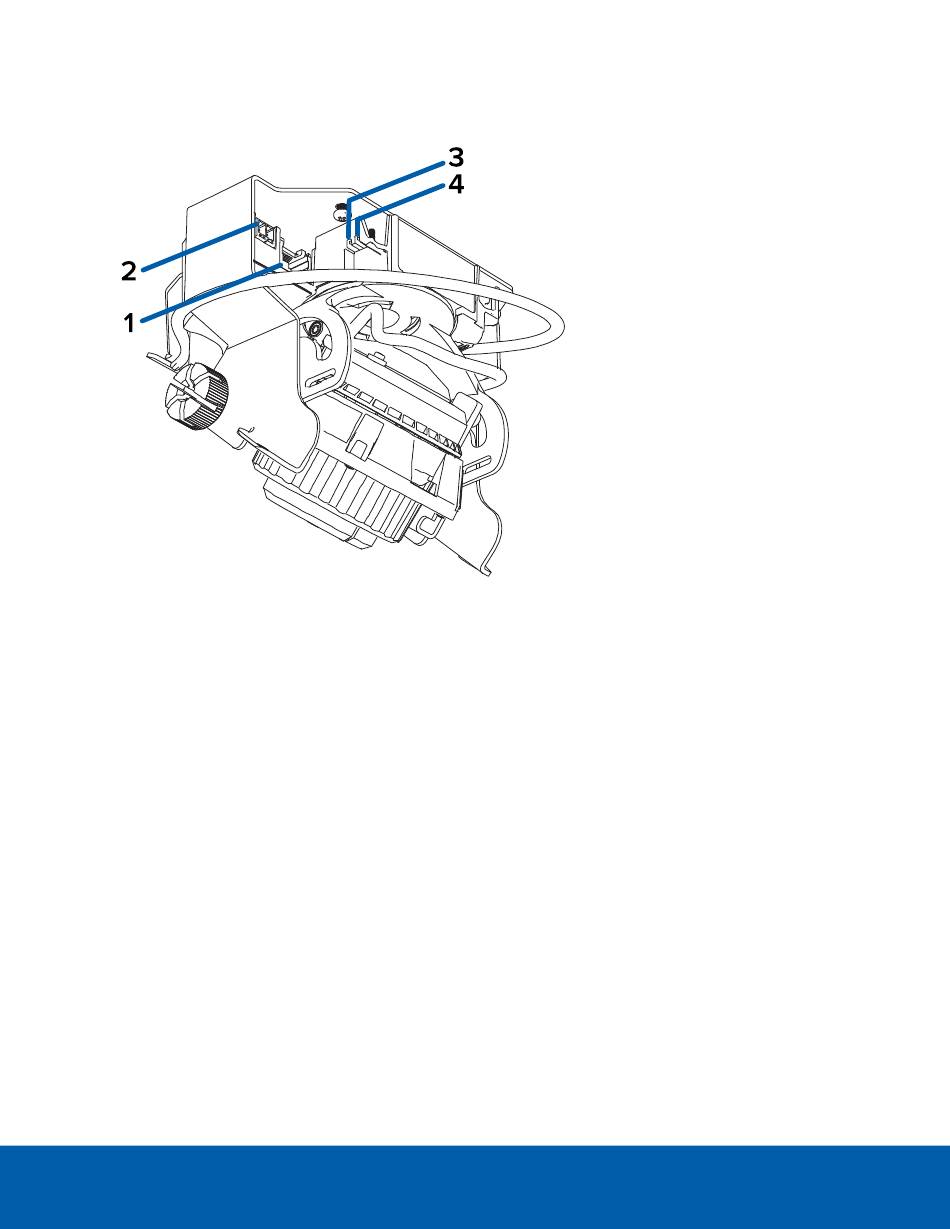

Tragrahmen - Rückansicht
1. Ethernet-Anschluss
Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die
Bilddaten-Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit
einem Netzwerk verbunden ist, das PoE bereitstellt.
2. Stromanschlussleiste
Nimmt einen Anschlussblock mit AC- oder DC-Stromanschluss auf. Die Gleichspannung kann
beliebiger Polarität sein. Nur erforderlich, wenn kein PoE verfügbar ist.
3. Verbindungsstatus-LED-Anzeige
Grüne LED enthält Informationen zum Gerätebetrieb. Weitere Informationen finden Sie unter
Verbindungsstatus-LED-Anzeige auf Seite
4. Link-LED-Anzeige
Die gelbe LED zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht.
Tragrahmen - Rückansicht
26.
