Inhaltszusammenfassung für Avigilon 1.0-H3-B1

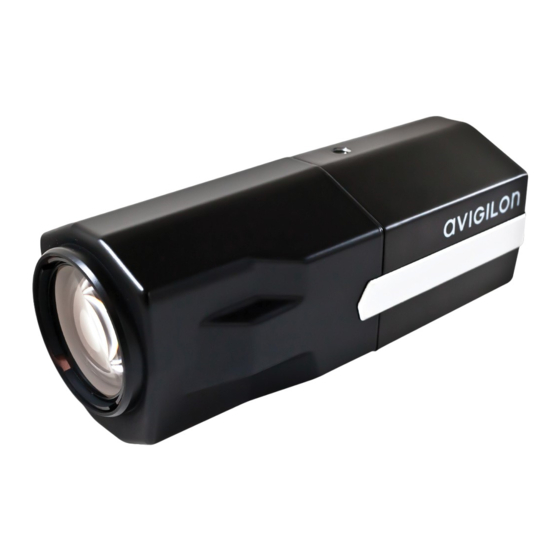

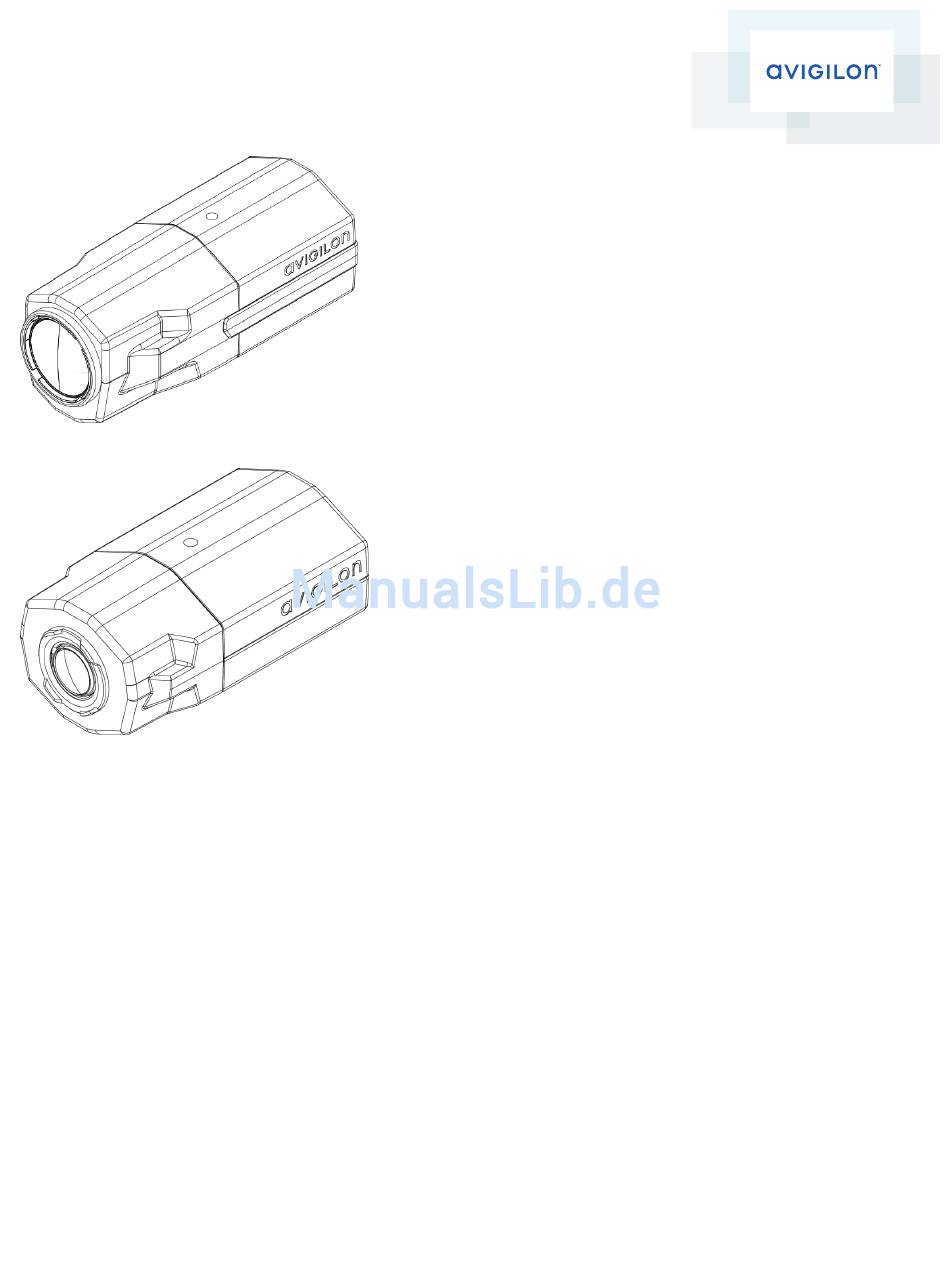

- Seite 1 Installationsanleitung Avigilon™ H.264 HD IP-Kameramodelle: 1.0-H3-B1, 1.0-H3-B2, 1.0-H3-B3, 1.3L-H3-B2, 1.3L-H3-B3, 2.0-H3- B1, 2.0-H3-B2, 2.0-H3-B3, 3.0W-H3-B2, 3.0W-H3-B3, 5.0-H3-B2 und 5.0-H3-B3...
-
Seite 2: Wichtige Sicherheitsinformationen
„Klasse 2“ oder „LPS“ oder „Limited Power Source“ mit einer Ausgangsleistung von 12 VDC oder 24 VAC, 6 W min. oder Power over Ethernet (PoE) mit 48 VDC, 6 W min. Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellserie verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen. -
Seite 3: Zulassungshinweise
Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
© 2012 - 2015, Avigilon Corporation. Alle Rechte vorbehalten. AVIGILON , das AVIGILON Logo, und AVIGILON sind Marken der Avigilon Corporation. Bei den anderen in diesem Dokument genannten Produktnamen kann es sich um die Marken der jeweiligen Inhaber handeln. Das Fehlen der Symbole ™ und ® in Verbindung mit einer Marke auf diesem Produkt bzw. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Ansicht von vorne Ansicht von hinten Installation Erforderliche Werkzeuge und Materialien Lieferumfang der Kamera Installationsschritte Montieren der Kamera Anschließen der Kabel Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Ausrichten und Fokussieren der Kamera (Optional) Konfigurieren des integrierten Speichers Weitere Informationen Kabelanschlüsse Anschließen einer externen Stromquelle... -
Seite 6: Überblick
Überblick Ansicht von vorne 1. Kamerabefestigungspunkte Befestigungspunkte für die Kamera. Die Mounts nehmen ¼”-20 UNC Gewindeschrauben auf, die für gewöhnlich auf Stativen und Montagerahmen zu finden sind. 2. Seriennummernetikett Aufkleber mit der Serien- und Teilenummer des Produkts. Überblick... -
Seite 7: Ansicht Von Hinten
Ansicht von hinten 1. E/A-Anschlussleiste Ermöglicht das Anschließen externer E/A-Geräte. 2. Audio-/Videoanschluss Geeignet für Mini-Klinkenstecker (3,5 mm). 3. Link-LED Zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht. 4. Verbindungsstatus-LED Stellt Informationen über den Betrieb des Gerätes bereit. Weitere Informationen finden Sie unter LED- Anzeigen Auf Seite 10 5. - Seite 8 7. SD-Kartensteckplatz Geeignet für eine SD-Karte zur integrierten Speicherung. Ansicht von hinten...
-
Seite 9: Installation
Kleiner Schlitzschraubendreher mit 5/64" oder 2 mm Klingenbreite zum Anschließen der Stromversorgung, falls kein PoE verwendet wird. Montagerahmen, Gehäuse oder Stativ. Lieferumfang der Kamera Avigilon™ HD IP-Kamera Anschlussblock Installationsschritte Führen Sie die folgenden Schritte aus, um das Gerät zu installieren: Montieren der Kamera Anschließen der Kabel... -
Seite 10: Zuweisen Einer Ip-Adresse
HINWEIS: Der standardmäßige Kamerabenutzername lautet admin, und das standardmäßige Kamerapasswort lautet ebenfalls admin. Ausrichten und Fokussieren der Kamera Verwenden Sie das Avigilon Kamera-Installationstool oder das Web-Interface der Kamera, um die Kamera auszurichten und zu fokussieren. Für weitere Informationen ziehen Sie bitte das Software-Benutzerhandbuch heran. -
Seite 11: (Optional) Konfigurieren Des Integrierten Speichers
Richtung in die Kamera eingelegt werden. 2. Die integrierte Speicherung wird über das Web-Interface der Kamera aktiviert. Weitere Informationen finden Sie im Benutzerhandbuch zur Weboberfläche der Avigilon HD H.264-Kamera. Weitere Informationen Weitere Informationen zum Einrichten und Verwenden des Geräts finden Sie in den folgenden Anleitungen: Benutzerhandbuch zum Avigilon™... -
Seite 12: Kabelanschlüsse
Kabelanschlüsse Anschließen einer externen Stromquelle HINWEIS: Führen Sie diese Schritte nicht durch, wenn Sie Power over Ethernet (POE) verwenden. Sollte PoE nicht verfügbar sein, muss das Gerät mittels der abnehmbaren Stromanschlussleiste versorgt werden. Die Position der Stromanschlussleiste entnehmen Sie bitte den Diagrammen in dieser Anleitung. Die Stromversorgung des Gerätes kann mit 12 VDC oder 24 VAC erfolgen. -
Seite 13: Anschließen Von Mikrofonen, Lautsprechern Und Videomonitoren
1. Masse 2. Eingang: Verbinden Sie zur Aktivierung den Eingang mit dem Massepunkt. Stellen Sie zur Deaktivierung keine Verbindung her, oder legen Sie 3 - 15 V an. 3. Ausgang: Bei Aktivität ist der Ausgang intern mit dem Massepunkt verbunden. Bei Inaktivität ist der Schaltkreis offen. - Seite 14 Abbildung 1: Mini-Klinkenstecker für Audio/Video 1. Audioeingang 2. Composite Video-Ausgang 3. Masse 4. Audioausgang Anschließen von Mikrofonen, Lautsprechern und Videomonitoren...
-
Seite 15: Led-Anzeigen
LED-Anzeigen Nachdem die Kamera mit einem Netzwerk verbunden wurde, informiert die Verbindungsstatus-LED der Kamera über den Status der Verbindungsherstellung mit der Netzwerk-Videomanagementsoftware. Die folgende Tabelle gibt Aufschluss über die Bedeutung der LED-Anzeigen: Verbindungsstatus- Verbindungsstatus Beschreibung IP-Adresse wird Ein kurzes Blinken Es wird versucht, eine IP-Adresse zu beziehen. -
Seite 16: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Wenn die Kamera nicht mehr wie erwartet funktioniert, können Sie sie auf ihre Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um die Werkseinstellungen wiederherzustellen. Abbildung 2: Die Reset-Taste zur Wiederherstellung des Firmware-Standards auf der Rückseite der Kamera 1. -
Seite 17: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Festlegen der IP-Adresse mithilfe der ARP/Ping- Methode Führen Sie die folgenden Schritte aus, um eine bestimmte IP-Adresse für die Kamera festzulegen: 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). 2. Öffnen Sie ein Befehlszeilenfenster, und geben Sie die folgenden Befehle ein: a. -
Seite 18: Spezifikationen
Spezifikationen Kamera Audioeingang Line-Eingang, kleine A/V-Buchse (3,5 mm) Videoausgang NTSC/PAL, kleine A/V-Buchse (3,5 mm) H3-B1: 4,7-84,6 mm, F1.6, P-Iris Objektiv H3-B2: 3-9 mm, F1.2, P-Iris H3-B3: 9-22 mm, F1.6, P-Iris Integrierter Speicher SD/SDHC/SDXC-Steckplatz: mindestens Class 4; Class 6 oder höher empfohlen Netzwerk Netzwerk 100BASE-TX Kabeltyp CAT5 Anschluss RJ-45 ONVIF-konforme Version 1.02, 2.00, Profile S (www.onvif.org) Passwortschutz, HTTPS-Verschlüsselung, Digest-Authentifizierung, WS-Authentifizierung,... - Seite 19 Betriebstemperatur -10 °C bis +50 °C (14 °F bis 122 °F) Lagerungstemperatur -10 °C bis +70 °C Feuchtigkeit 0 – 95 % (nicht kondensierend) Zertifizierungen Zertifizierungen ROHS WEEE UL 60950-1 Sicherheit CSA 60950-1 IEC/EN 60950-1 FCC-Abschnitt 15, Unterabschnitt B, Klasse B EN 55022, Klasse B Elektromagnetische IC ICES-003 Klasse B Emissionen EN 61000-6-3...
-
Seite 20: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Avigilon garantiert dem Originalkäufer für einen Zeitraum von 3 Jahren ab Kaufdatum, dass dieses Produkt frei von Material- und Verarbeitungsschäden ist. Die Herstellerhaftung ist auf den Ersatz des Produktes, dessen Reparatur oder Ersatz durch ein repariertes Produkt beschränkt, je nach Ermessen des Herstellers.
