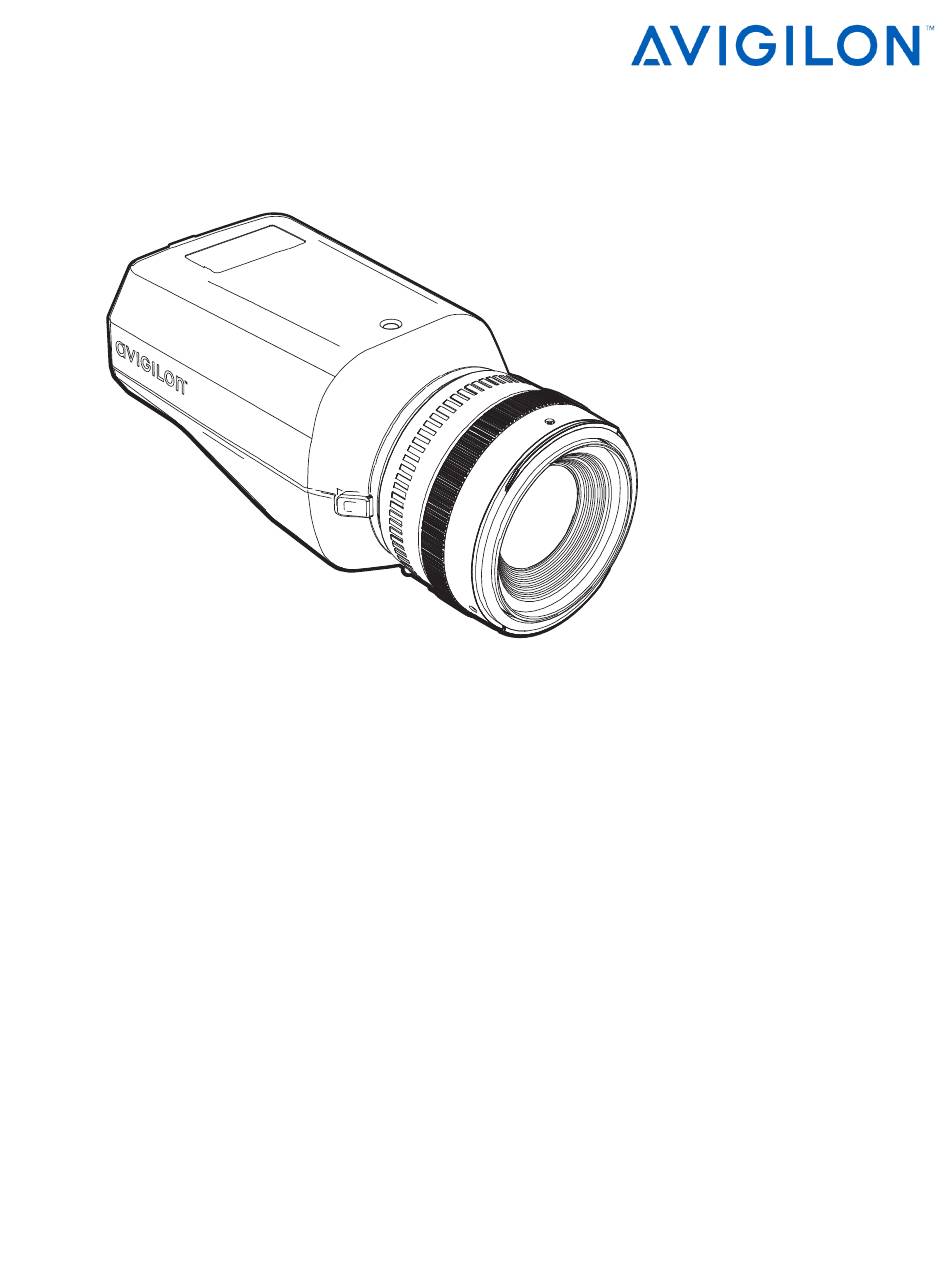

- Seite 1 Installationsanleitung Avigilon™ H5 Pro High Definition Professionelle IP- Kameramodelle: 61C-H5PRO-B, 40C-H5PRO-B, 26C-H5PRO-B, 16C-H5PRO-B and 8C-H5PRO-B...
- Seite 2 Nur für die Anwendung im Innenbereich. Bei der Anwendung im Außenbereich ist ein für den Außenbereich zugelassener Montageadapter zu verwenden. Weitere Informationen erhalten Sie von Avigilon. Die Installation darf nur von Fachpersonal durchgeführt werden und muss sämtlichen lokalen Normen entsprechen.
- Seite 3 Empfänger angeschlossen ist. Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Änderungen oder Modifizierungen an diesem Gerät, die nicht ausdrücklich von Avigilon Corporation oder von durch Avigilon Corporation autorisierten Stellen genehmigt wurden, können die Benutzerberechtigung dieses Gerätes außer Kraft setzen.
- Seite 4 Für Korea Informationen zur Entsorgung und Wiederverwendung Wenn dieses Produkt das Ende der Nutzungsdauer erreicht hat, entsorgen Sie es bitte gemäß Ihren örtlichen Gesetzen und Bestimmungen zum Umweltschutz. Dieses Gerät enthält eine Knopfzellenbatterie. Feuer-, Explosions- und Brandgefahr. Nicht zerlegen, quetschen, auf über 100 °C erhitzen oder verbrennen. Europäische Union: Dieses Symbol bedeutet, dass Ihr Produkt gemäß...
- Seite 5 © 2023, Avigilon Corporation. Alle Rechte vorbehalten. AVIGILON, das AVIGILON-Logo, AVIGILON CONTROL CENTER und ACC sind Marken der Avigilon Corporation. ONVIF ist eine Marke von Onvif, Inc. Bei den anderen in diesem Dokument genannten Produktnamen kann es sich um die Marken der jeweiligen Inhaber handeln.
- Seite 6 Inhaltsverzeichnis Überblick Vorderansicht Rückansicht Installation Erforderliche Werkzeuge und Materialien Lieferumfang der Kamera Installationsschritte Montage und Ausrichtung von Videoanalysekameras Montieren des Objektivs Befestigung der Kamera Anschließen der Kabel Initialisierung eines Benutzernamens und Passworts der Kamera Zuweisen einer IP-Adresse Zugriff auf den Live-Video-Stream Ausrichten und Fokussieren der Kamera (Optional) Konfigurieren des integrierten Speichers Weitere Informationen...
- Seite 7 Überblick Vorderansicht 1. Objektivhalterung Für EF- und EF-S-Objektive. 2. Objektiventriegelungsknopf Entriegelt das auf der Kamera montierte Objektiv. 3. EF-S-Montage-Markierung Eine weiße Markierung auf der Objektivhalterung, an der Sie ein EF-S-Objektiv ausrichten können. 4. EF-Montage-Markierung Eine rote Markierung auf der Objektivhalterung, an der Sie ein EF-Objektiv ausrichten können. 5.
- Seite 8 Rückansicht 1. SD-Kartensteckplätze Akzeptiert bis zu zwei microSD-Karten für die integrierte Speicherung in Steckplatz (1) oder Steckplatz (2). Installieren Sie die microSD-Karten so, dass die Metallkontakte nach unten zeigen. 2. Stromanschlussleiste Nimmt einen Anschlussblock mit AC- oder DC-Stromanschluss auf. Die Gleichspannung kann beliebiger Polarität sein.
- Seite 9 7. SFP-Glasfaser-Ethernet-Anschluss Akzeptiert ein 1000BASE-X SFP-Glasfaser-Transceiver-Modul, das mit der SFP-MSA-Spezifikation kompatibel ist, um eine Verbindung zu einem optischen Netzwerk herzustellen. Dieser optische Anschluss kann anstelle des Kupfer-Ethernet-Anschlusses für die Netzwerkverbindung verwendet werden. Wenn ein SFP-Modul installiert ist, erfolgt die Serverkommunikation und Bilddatenübertragung über diese Glasfaserverbindung, und die Kupfer-Ethernet-Kommunikation ist deaktiviert.
- Seite 10 Folgen Sie zur Installation des Geräts den nachstehenden Abschnitten. Montage und Ausrichtung von Videoanalysekameras Folgen Sie bei der Installation einer Avigilon-Videoanalysekamera den Empfehlungen für die Montage und Ausrichtung, um die Analysefunktionen der Kamera optimal zu nutzen: Die Kamera sollte über 2,74 m (9 Fuß) installiert werden.
- Seite 11 Wichtig: Kameras von Avigilon benötigen hochwertige Objektive, um ihre überragenden Abbildungseigenschaften voll ausschöpfen zu können. Um schlechte Bildqualität durch falsche Objektivauswahl zu vermeiden, benutzen Sie ausschließlich die von Avigilon für das jeweilige Kameramodell empfohlenen Objektive. Eine Liste mit den für das Kameramodell empfohlenen Objektiven erhalten Sie von Ihrem Avigilon-Händler oder -Vertreter.
- Seite 12 1. Schließen Sie Stromversorgung zur Kamera erst an, wenn das Objektiv montiert ist. 2. Befestigen Sie bei Objektiven mit Objektivschelle zunächst die Schelle am Objektiv. 3. Entfernen Sie die Staubschutzkappe von der Objektivhalterung. 4. Richten Sie das Objektiv an der dazu passenden Mount-Markierung auf dem Objektiv-Mount aus (A). Rote Markierung: EF-Montagemarkierung Weiße Markierung: EF-S-Montagemarkierung 5.
- Seite 13 Anschließen der Kabel Die Position der verschiedenen Anschlüsse entnehmen Sie bitte dem Bild unten oder dem Abschnitt Überblick auf Seite Um die Kabel, die zum ordnungsgemäßen Betrieb benötigt werden, anzuschließen, führen Sie bitte folgende Schritte aus: 1. Sollten externe Eingangs- oder Ausgangsgeräte Teil der Installation sein (zum Beispiel: Türkontakte, Relais usw.
- Seite 14 Weitere Informationen finden Sie im Benutzerhandbuch zum Avigilon Camera Configuration Tool. Avigilon Control Center Softwareversion 7.4 oder höher oder Version 6.14.12 oder höher: Wenn Sie eine Kamera im werkseitigen Standardzustand anschließen, werden Sie von der Client-Software aufgefordert, einen neuen Benutzer zu erstellen. Weitere Informationen finden Sie im Avigilon Control Center Client-Benutzerhandbuch.
- Seite 15 Webbrowser-Schnittstelle: http://<IP-Adresse>/ Netzwerkvideomanagement-Softwareanwendung (beispielsweise Avigilon Control Center-Software). Ausrichten und Fokussieren der Kamera Verwenden Sie das Avigilon Control Center-Client oder die Weboberfläche der Avigilon Kamera, um die Kamera auszurichten und zu fokussieren. Für weitere Informationen ziehen Sie bitte das Software- Benutzerhandbuch heran.
- Seite 16 2. Die integrierte Speicherung wird über das Web-Interface der Kamera aktiviert. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera-Weboberfläche. Weitere Informationen Weitere Informationen zur Einrichtung und Verwendung des Gerätes sind in den folgenden Anleitungen zu...
- Seite 17 Kabelanschlüsse Anschließen einer externen Stromquelle Sollte PoE nicht verfügbar sein, muss die Kamera über die abnehmbaren Stromanschlussleiste mit Strom versorgt werden. Die Position der Stromanschlussleiste entnehmen Sie bitte den Diagrammen in dieser Anleitung. Informationen zum Stromverbrauch finden Sie in den Produktspezifikationen. Um die Stromanschlussleiste mit Strom zu versorgen, führen Sie die folgenden Schritte aus: 1.
- Seite 18 Anschluss an externe Geräte Externe Geräte werden über den E/A-Anschlussblock an die Kamera angeschlossen. Die Klemmenbelegung des E/A-Anschlussblocks ist in der folgenden Tabelle veranschaulicht. Abbildung 1: Beispielanwendung. 1. Masse 2. RS-485B 3. RS-485A 4. Relais-Eingang 5. Relais-Ausgang 6. +5 VDC, max. 200 mA Ausgang für Relaisansteuerung 0 –...
- Seite 19 Die Pinbelegung des Anschlusses wird in der folgenden Tabelle verdeutlicht: Ring Zweck Draht Audio-Eingang Audio-Ausgang Schwarz Masse Gelb Keine Verbindung Grün Anschluss an externe Geräte...
- Seite 20 Mit Netzwerkvideomanagement-Software oder einem ACC™-Server verbunden. Die Standardeinstellung kann über die Webbenutzeroberfläche der Kamera auf „Aus“ geändert werden. Weitere Informationen finden Sie im Benutzerhandbuch zum Web-Interface für Avigilon H4 und H5 IP-Kameras. Fehlerbehebung bei Netzwerkverbindungen und LED- Verhalten Hinweis: Stellen Sie bei jedem der folgenden LED-Verhaltensweisen sicher, dass die Kamera mit Strom versorgt wird und ein gutes Netzwerkkabel verwendet, bevor Sie eine andere Lösung...
- Seite 21 Verhalten der Kommunikations-LED Vorgeschlagene Lösung nicht angeschlossen oder es wird kein Interface der Kamera, um sicherzustellen, dass die LEDs nicht Video gestreamt deaktiviert sind. Wenn die LEDs nicht deaktiviert sind, führen Sie eine Werkzurücksetzung der Kamera mithilfe der physischen Schaltfläche zum Zurücksetzen der Firmware durch. Das Zurücksetzen über die Weboberfläche der Kamera führt nicht zum gewünschten Ergebnis.
- Seite 22 Zurücksetzen auf Werkseinstellungen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: Verwenden Sie bei eingeschalteter Kamera eine gerade gebogene Büroklammer oder ein ähnliches Werkzeug, um die Firmware-Reset-Taste 3 Sekunden lang leicht gedrückt zu halten, und lassen Sie dann die...
- Seite 23 Festlegen der IP-Adresse mithilfe der ARP/Ping- Methode Führen Sie die folgenden Schritte aus, um die Kamera auf eine bestimmte IP-Adresse einzustellen: 1. Suchen und notieren Sie die MAC-Adresse (MAC), die auf dem Seriennummernschild angegeben ist, als Referenz. 2. Öffnen Sie ein Befehlszeilenfenster, und geben Sie die folgenden Befehle ein: a.
- Seite 24 Reinigung Bildsensor Der Bildsensor wird durch Schutzglas vor Verschmutzung geschützt. Das Schutzglas kann jedoch durch Staub und anderen Schmutz verunreinigt werden. Um es zu säubern, gehen Sie wie folgt vor: 1. Entfernen Sie das Objektiv oder die Staubschutzkappe. 2. Entfernen Sie mit einem handelsüblichen fotografischen Blasebalg Staub- und Schmutzteilchen vom Schutzglas innerhalb der Objektivhalterung.
- Seite 25 Beschränkte Garantie und Technischer Support Avigilon Garantiebestimmungen für dieses Produkt werden unter avigilon.com/warranty bereitgestellt. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact -us/. Beschränkte Garantie und Technischer Support...
