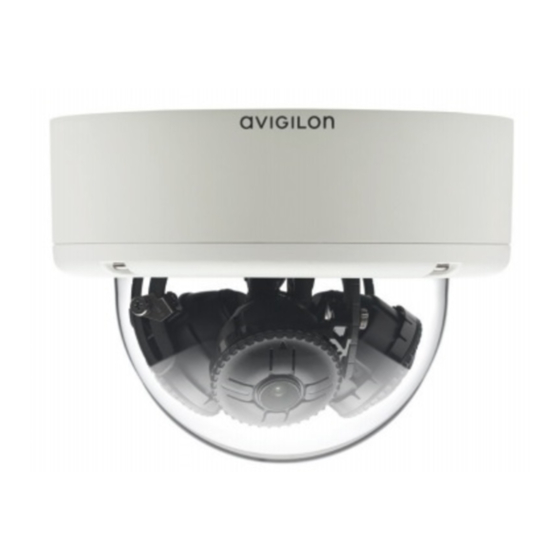

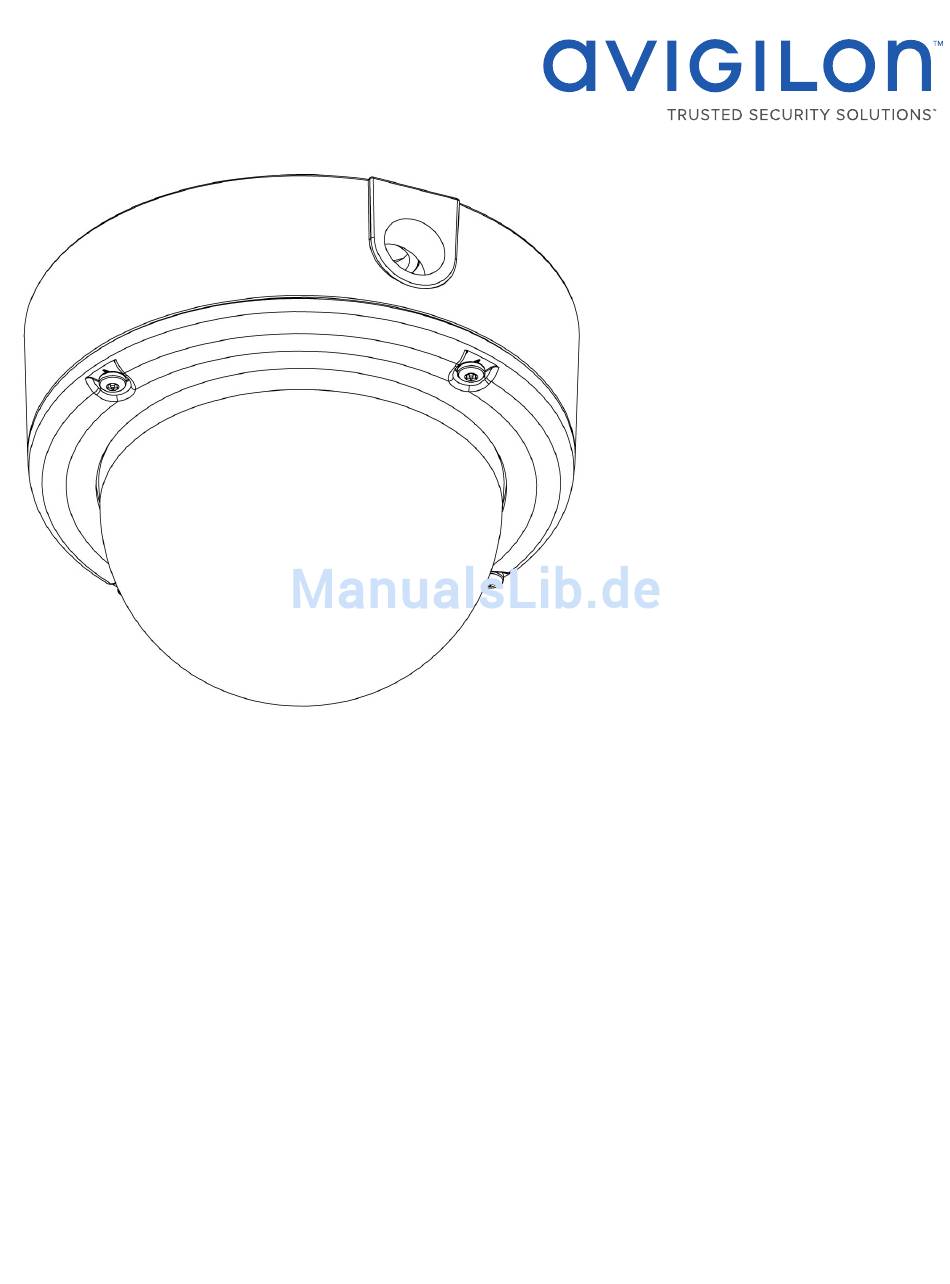

- Seite 1 Installationsanleitung Avigilon™ HD Multisensor-Dome-Kameramodelle: 12W-H3-4MH-DO1, 12W-H3-4MH-DO1-B, 9W-H3-3MH-DO1 und 9W-H3-3MH-DO1-B...
-
Seite 2: Wichtige Sicherheitsinformationen
(Typ 3) mit 44 - 57 VDC, 13 W min. oder einer Power over Ethernet (PoE)-konformen Stromversorgung gemäß IEEE802.3at-Standard (Typ 3) mit 44 - 57 VDC, 25.5 W min. Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellserie verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen. -
Seite 3: Zulassungshinweise
Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
Erklärung des Verzichts auf die Eigentümerschaft an der entsprechenden Marke dar. Die innovativen Lösungen der Avigilon Corporation sind durch in den USA und anderen Gerichtsbarkeiten weltweit angemeldete Patente geschützt (siehe avigilon.com/patents). Soweit nicht ausdrücklich schriftlich vereinbart, werden keine Lizenzen in Bezug auf Urheberrechte, Designs, Marken, Patente oder andere Rechte an geistigem Eigentum von der Avigilon Corporation oder seinen Lizenzgebern erteilt. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Sockelansicht Kameraansicht Installation Lieferumfang der Kamera Installationsschritte Vorbereiten der Kamera für die Installation (Optional) Konfigurieren des SD-Kartenspeichers Montieren des Sockels Anschließen der Kabel Installieren des Kameramoduls Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Ausrichten der Dome-Kamera Installieren der Dome-Abdeckung Weitere Informationen Kabelanschlüsse Anschließen einer externen Stromquelle... -
Seite 6: Überblick
Überblick Sockelansicht 1. Montagelöcher Befestigungspunkte für die Kamera. 2. E/A-Anschlussblock Ermöglicht das Anschließen externer E/A-Geräte. 3. Kabelhalteöse Kleine Lasche zum Fixieren gewickelter Kabel. 4. Kabeldurchführung Eine Durchführungsöffnung für die für den Kamerabetrieb erforderlichen Kabel 5. Stromanschlussleiste Nimmt einen Anschlussblock mit AC- oder DC-Stromanschluss auf. Die Gleichspannung kann beliebiger Polarität sein. -
Seite 7: Kameraansicht
7. Ethernet-Anschluss Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die Bilddaten- Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit einem Netzwerk verbunden ist, das PoE bereitstellt. 8. Riemen Lässt sich an der Halterung am Hauptkameramodul befestigen, damit die Kamera nach der Installation nicht herunterfällt. - Seite 8 Seite 13. 5. SD-Kartensteckplatz Geeignet für eine SD-Karte zur integrierten Speicherung. Kameraansicht...
-
Seite 9: Installation
Installation Lieferumfang der Kamera Überprüfen Sie Ihr Lieferpaket auf folgenden Inhalt: Avigilon™ HD Multisensor-Dome-Kamera Anschlussblock T20 Torx-Schraubenschlüssel Bohrschablonenaufkleber 3/4-Zoll NPT-Verschlussstopfen mit O-Ring Teflon-Dichtband Montageschrauben Dübel Installationsschritte Führen Sie die folgenden Schritte aus, um die Kamera zu installieren: Vorbereiten der Kamera für die Installation... -
Seite 10: (Optional) Konfigurieren Des Sd-Kartenspeichers
1. Entfernen Sie die Dome-Abdeckung durch Lösen der Schrauben, die die Abdeckung am Sockel fixieren. Der im Lieferumfang der Dome-Kamera enthaltene Torx-Schraubenschlüssel kann zum Lösen der Schrauben verwendet werden. 2. Bestimmen Sie, an welcher Stelle die Kabel in die Kamera geführt werden. Die Kamera verfügt über zwei Kabeldurchführungen: eine an der Seite und eine an der Unterseite der Dome-Kamera. - Seite 11 Führen Sie folgende Schritte aus, um die für einen ordnungsgemäßen Betrieb erforderlichen Kabel anzuschließen: 1. Sollten Sie ein externes Mikrofon oder einen externen Lautsprecher benötigen, schließen Sie das Mikrofon bzw. den Lautsprecher an den Audioanschluss an. 2. Verbinden Sie ein Netzwerkkabel mit dem Ethernet-Anschluss der Kamera (RJ-45-Anschluss). a.
-
Seite 12: Installieren Des Kameramoduls
Installieren des Kameramoduls 1. Befestigen Sie die Sicherheitskordel am Sockel und an der Halterung am Kameramodul. 2. Richten Sie den Pfeil am Sockel am Pfeil auf dem Kameramodul aus. Die Pfeile müssen ausgerichtet sein, andernfalls lässt sich die Kamera nicht ordnungsgemäß am Sockel befestigen. 3. -
Seite 13: Zugreifen Auf Den Live-Videostream
Webbrowser-Oberfläche der Kamera: http://<IP-Adresse der Kamera>/ Netzwerkvideomanagement-Softwareanwendung (beispielsweise Avigilon Control Center (ACC)™). ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode auf Seite 15. HINWEIS: Der standardmäßige Kamerabenutzername lautet admin, das standardmäßige Kamerapasswort lautet ebenfalls admin. Zugreifen auf den Live-Videostream Der Live-Videostream kann mit einer der folgenden Methoden angezeigt werden: Webbrowser-Oberfläche: http://<IP-Adresse>/... -
Seite 14: Installieren Der Dome-Abdeckung
Weitere Informationen Weitere Informationen zum Einrichten und Verwenden des Geräts finden Sie in den folgenden Anleitungen: Avigilon Control CenterBenutzerhandbuch AvigilonBenutzerhandbuch zur HD H.264-Webschnittstelle Avigilon Benutzerhandbuch zum Camera Configuration Tool Die Handbücher finden Sie auf der Avigilon Webseite: avigilon.com/support-and-downloads Installieren der Dome-Abdeckung... -
Seite 15: Kabelanschlüsse
Kabelanschlüsse Anschließen einer externen Stromquelle HINWEIS: Führen Sie diese Schritte nicht durch, wenn Sie Power over Ethernet (POE) verwenden. Sollte PoE nicht verfügbar sein, muss das Gerät mittels der abnehmbaren Stromanschlussleiste versorgt werden. Die Position der Stromanschlussleiste entnehmen Sie bitte den Diagrammen in dieser Anleitung. Die Stromversorgung dieses Gerätes kann mit 24 VDC oder 24 VAC erfolgen. -
Seite 16: Anschließen Von Mikrofon Und Lautsprechern
Abbildung 1: Beispielanwendung. 1. Masse 2. Eingang: Verbinden Sie zur Aktivierung den Eingang mit dem Massepunkt. Stellen Sie zur Deaktivierung keine Verbindung her, oder legen Sie 3 - 15 V an. 3. Ausgang: Bei Aktivität ist der Ausgang intern mit dem Massepunkt verbunden. Bei Inaktivität ist der Schaltkreis offen. - Seite 17 1. Audioeingang 2. Audioausgang 3. Masse 4. Masse Anschließen von Mikrofon und Lautsprechern...
-
Seite 18: Led-Anzeigen
LED-Anzeigen Nachdem die Kamera mit einem Netzwerk verbunden wurde, informiert die Verbindungsstatus-LED der Kamera über den Status der Verbindungsherstellung mit der Netzwerk-Videomanagementsoftware. Die folgende Tabelle beschreibt die Bedeutung der LED-Anzeigen: Verbindungsstatus- Verbindungsstatus Beschreibung IP-Adresse wird Ein kurzes Blinken Es wird versucht, eine IP-Adresse zu beziehen. bezogen pro Sekunde Zweimaliges kurzes... -
Seite 19: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Wenn die Kamera nicht mehr wie erwartet funktioniert oder wenn Sie die Kameraköpfe nicht fokussieren können, können Sie die Kamera bei Bedarf auf die werkseitigen Voreinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um die Werkseinstellungen der Kamera wiederherzustellen. -
Seite 20: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Festlegen der IP-Adresse mithilfe der ARP/Ping- Methode Führen Sie die folgenden Schritte aus, um eine bestimmte IP-Adresse für die Kamera festzulegen: 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). 2. Öffnen Sie ein Eingabeaufforderungsfenster, und geben Sie die folgenden Befehle: a. -
Seite 21: Reinigung
Reinigung Dome-Kuppel Wenn das Videobild in bestimmten Bereichen verschwommen oder unklar ist, muss u. U. die Dome-Kuppel gereinigt werden. So reinigen Sie die Dome-Kuppel: Verwenden Sie Handseife oder ein scheuermittelfreies Reinigungsmittel, um Schmutz oder Fingerabdrücke zu entfernen. Verwenden Sie zum Trocknen der Dome-Kuppel ein Mikrofasertuch oder ein nicht scheuerndes Tuch. Wichtig: Werden andere Reinigungsmittel als die empfohlenen verwendet, kann dies zu Schäden oder Kratzern an der Dome-Kuppel führen. -
Seite 22: Spezifikationen
Spezifikationen Kamera 12W-H3-4MH-DO1 und 12W-H3-4MH-DO1-B – 4 x 3MP 2,8-8 mm, F1.3, P-iris Objektiv 9W-H3-3MH-DO1 und 9W-H3-3MH-DO1-B – 3 x 3MP 2,8-8 mm, F1.3, P-iris Audioeingang/- Line-Pegeleingang und -ausgang ausgang Integrierter Speicher SD/SDHC/SDXC-Steckplatz: mindestens Class 4; Class 6 oder höher empfohlen Netzwerk Netzwerk 100BASE-TX... - Seite 23 Stromanschluss Zweipoliger Anschlussblock RTC Backup-Batterie 3V Mangan-Lithium Umgebungsdaten -40 °C bis +50 °C (-40 °C bis 122 °F) bei externer Stromquelle oder IEEE 802.3at Typ 2 PoE Plus Betriebstemperatur -20 °C bis +50 °C (-4 °F bis 122 °F) mit IEEE 802.3af Klasse 3 PoE-Stromquelle Lagertemperatur -10 °C bis +70 °C (14 °F bis 158 °F) Feuchtigkeit 0 –...
-
Seite 24: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Die Avigilon Garantiebedingungen für dieses Produkt finden Sie unter „avigilon.com/warranty“. Wenden Sie sich an den technischen Support von Avigilon, um Garantieservice und technischen Support zu erhalten: avigilon.com/contact-us/ Garantiebedingungen und technischer Support...
