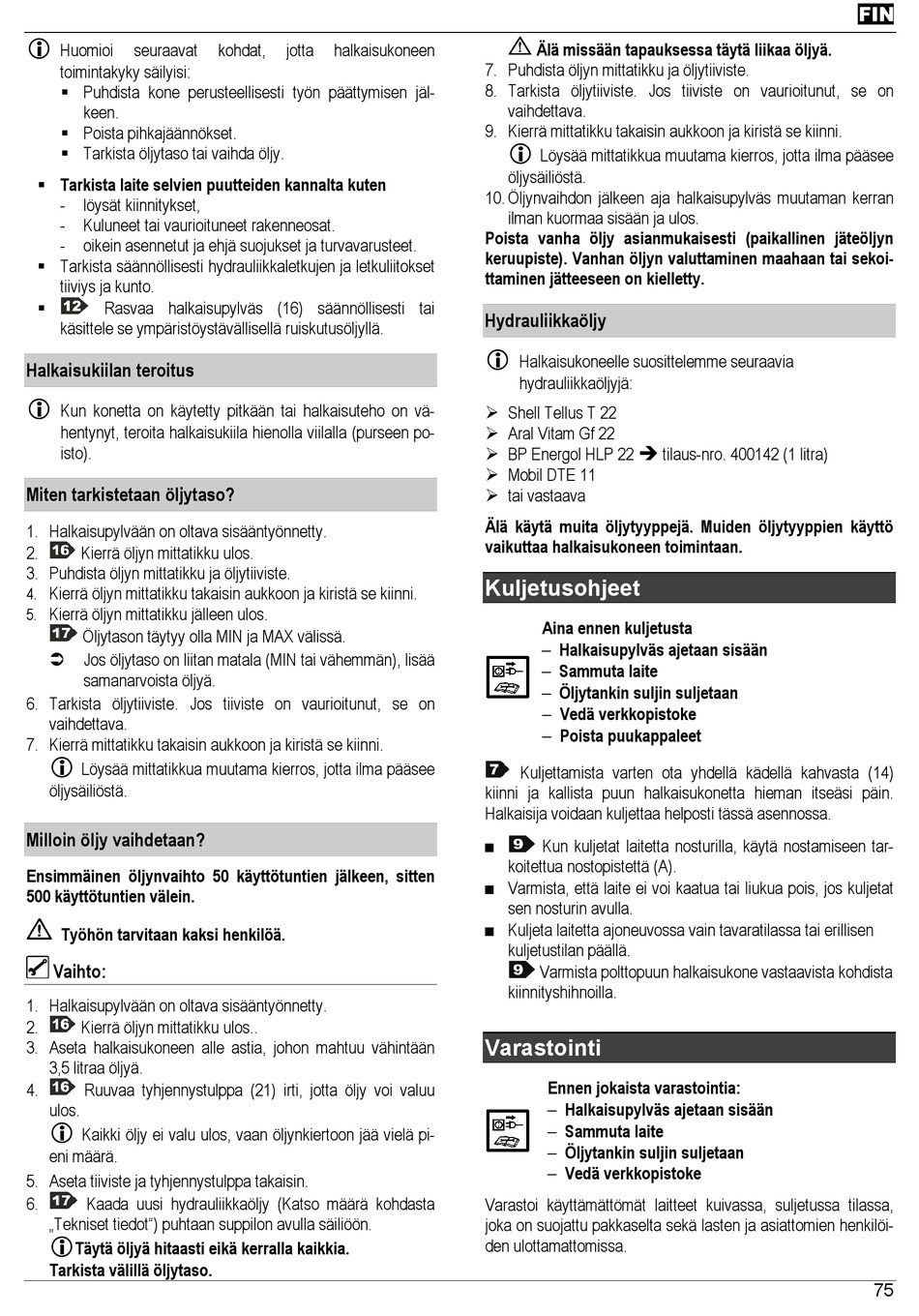

Kuljetusohjeet; Varastointi - ATIKA ASP 6 L-2 Originalbetriebsanleitung


Huomioi seuraavat
toimintakyky säilyisi:
 Puhdista kone perusteellisesti työn päättymisen jäl-
keen.
 Poista pihkajäännökset.
 Tarkista öljytaso tai vaihda öljy.
 Tarkista laite selvien puutteiden kannalta kuten
- löysät kiinnitykset,
- Kuluneet tai vaurioituneet rakenneosat.
- oikein asennetut ja ehjä suojukset ja turvavarusteet.
 Tarkista säännöllisesti hydrauliikkaletkujen ja letkuliitokset
tiiviys ja kunto.
Rasvaa halkaisupylväs (16) säännöllisesti tai

käsittele se ympäristöystävällisellä ruiskutusöljyllä.
Halkaisukiilan teroitus

Kun konetta on käytetty pitkään tai halkaisuteho on vä-
hentynyt, teroita halkaisukiila hienolla viilalla (purseen po-
isto).
Miten tarkistetaan öljytaso?
1. Halkaisupylvään on oltava sisääntyönnetty.
2. Kierrä öljyn mittatikku ulos.
3. Puhdista öljyn mittatikku ja öljytiiviste.
Kierrä öljyn mittatikku takaisin aukkoon ja kiristä se kiinni.
4.
Kierrä öljyn mittatikku jälleen ulos.
5.
Öljytason täytyy olla MIN ja MAX välissä.
 Jos öljytaso on liitan matala (MIN tai vähemmän), lisää
samanarvoista öljyä.
6. Tarkista öljytiiviste. Jos tiiviste on vaurioitunut, se on
vaihdettava.
7. Kierrä mittatikku takaisin aukkoon ja kiristä se kiinni.

Löysää mittatikkua muutama kierros, jotta ilma pääsee
öljysäiliöstä.
Milloin öljy vaihdetaan?
Ensimmäinen öljynvaihto 50 käyttötuntien jälkeen, sitten
500 käyttötuntien välein.
Työhön tarvitaan kaksi henkilöä.
Vaihto:
1. Halkaisupylvään on oltava sisääntyönnetty.
2. Kierrä öljyn mittatikku ulos..
3. Aseta halkaisukoneen alle astia, johon mahtuu vähintään
3,5 litraa öljyä.
4. Ruuvaa tyhjennystulppa (21) irti, jotta öljy voi valuu
ulos.

Kaikki öljy ei valu ulos, vaan öljynkiertoon jää vielä pi-
eni määrä.
5. Aseta tiiviste ja tyhjennystulppa takaisin.
6. Kaada uusi hydrauliikkaöljy (Katso määrä kohdasta
„Tekniset tiedot") puhtaan suppilon avulla säiliöön.

Täytä öljyä hitaasti eikä kerralla kaikkia.
Tarkista välillä öljytaso.
kohdat, jotta halkaisukoneen
Älä missään tapauksessa täytä liikaa öljyä.
7. Puhdista öljyn mittatikku ja öljytiiviste.
8. Tarkista öljytiiviste. Jos tiiviste on vaurioitunut, se on
vaihdettava.
9. Kierrä mittatikku takaisin aukkoon ja kiristä se kiinni.

Löysää mittatikkua muutama kierros, jotta ilma pääsee
öljysäiliöstä.
10. Öljynvaihdon jälkeen aja halkaisupylväs muutaman kerran
ilman kuormaa sisään ja ulos.
Poista vanha öljy asianmukaisesti (paikallinen jäteöljyn
keruupiste). Vanhan öljyn valuttaminen maahaan tai sekoi-
ttaminen jätteeseen on kielletty.
Hydrauliikkaöljy

Halkaisukoneelle suosittelemme seuraavia
hydrauliikkaöljyjä:
 Shell Tellus T 22
 Aral Vitam Gf 22

 BP Energol HLP 22
 Mobil DTE 11
 tai vastaava
Älä käytä muita öljytyyppejä. Muiden öljytyyppien käyttö
vaikuttaa halkaisukoneen toimintaan.

Kuljetusohjeet

Aina ennen kuljetusta
 Halkaisupylväs ajetaan sisään
 Sammuta laite
 Öljytankin suljin suljetaan
 Vedä verkkopistoke
 Poista puukappaleet
Kuljettamista varten ota yhdellä kädellä kahvasta (14)
kiinni ja kallista puun halkaisukonetta hieman itseäsi päin.
Halkaisija voidaan kuljettaa helposti tässä asennossa.
Kun kuljetat laitetta nosturilla, käytä nostamiseen tar-

koitettua nostopistettä (A).
 Varmista, että laite ei voi kaatua tai liukua pois, jos kuljetat
sen nosturin avulla.
 Kuljeta laitetta ajoneuvossa vain tavaratilassa tai erillisen
kuljetustilan päällä.
Varmista polttopuun halkaisukone vastaavista kohdista
kiinnityshihnoilla.

Varastointi

Ennen jokaista varastointia:
 Halkaisupylväs ajetaan sisään
 Sammuta laite
 Öljytankin suljin suljetaan
 Vedä verkkopistoke
Varastoi käyttämättömät laitteet kuivassa, suljetussa tilassa,
joka on suojattu pakkaselta sekä lasten ja asiattomien henkilöi-
den ulottamattomissa.
tilaus-nro. 400142 (1 litra)
75
