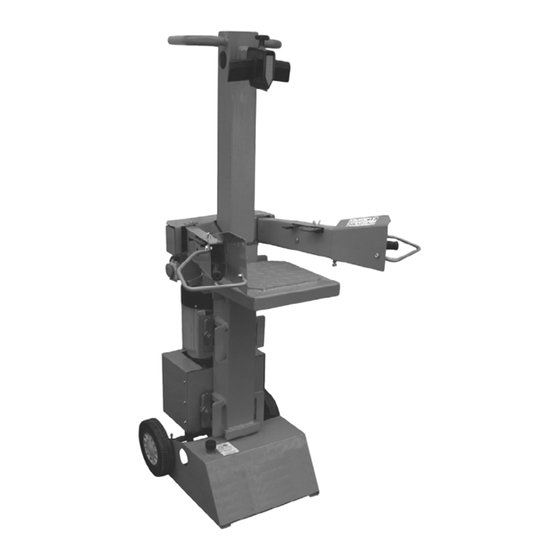

ATIKA ASP 6 N Originalbetriebsanleitung

Brennholzspalter
Vorschau ausblenden Andere Handbücher für ASP 6 N:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 11

Quicklinks

Diese Anleitung herunterladen
Уред за нацепване на дърва за горене
Maşina de despicat lemne de foc
ASP 6 N / ASP 6 N - 400
Brennholzspalter
Originalbetriebsanleitung
Log splitter
Original instructions
