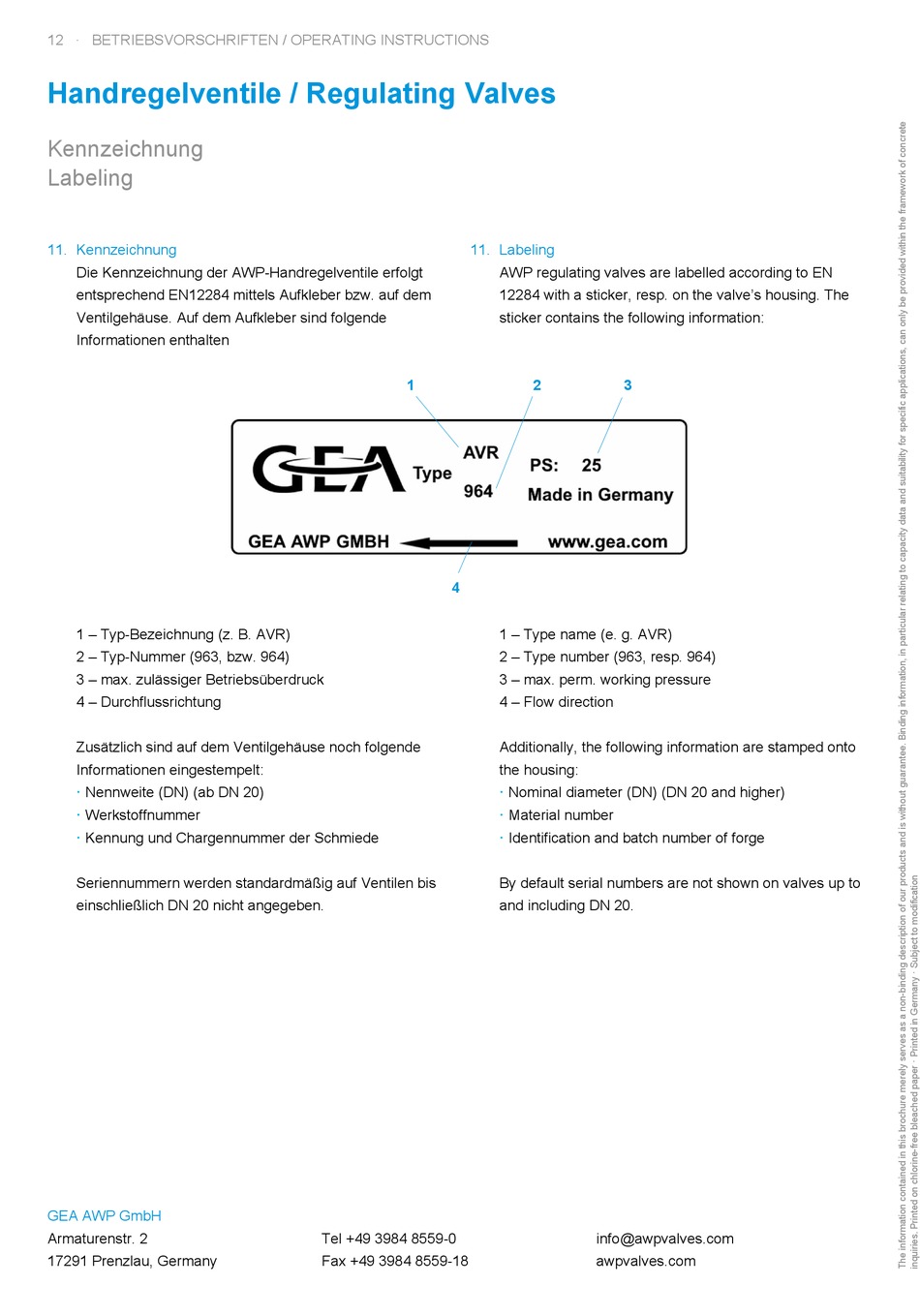

12 ∙ BETRIEBSVORSCHRIFTEN / OPERATING INSTRUCTIONS
Handregelventile / Regulating Valves
Kennzeichnung
Labeling
11. Kennzeichnung
Die Kennzeichnung der AWP-Handregelventile erfolgt
entsprechend EN12284 mittels Aufkleber bzw. auf dem
Ventilgehäuse. Auf dem Aufkleber sind folgende
Informationen enthalten
1 – Typ-Bezeichnung (z. B. AVR)
2 – Typ-Nummer (963, bzw. 964)
3 – max. zulässiger Betriebsüberdruck
4 – Durchflussrichtung
Zusätzlich sind auf dem Ventilgehäuse noch folgende
Informationen eingestempelt:
Nennweite (DN) (ab DN 20)
Werkstoffnummer
Kennung und Chargennummer der Schmiede
Seriennummern werden standardmäßig auf Ventilen bis
einschließlich DN 20 nicht angegeben.
GEA AWP GmbH
Armaturenstr. 2
17291 Prenzlau, Germany
11. Labeling
1
4
Tel +49 3984 8559-0
Fax +49 3984 8559-18
AWP regulating valves are labelled according to EN
12284 with a sticker, resp. on the valve's housing. The
sticker contains the following information:
2
3
1 – Type name (e. g. AVR)
2 – Type number (963, resp. 964)
3 – max. perm. working pressure
4 – Flow direction
Additionally, the following information are stamped onto
the housing:
Nominal diameter (DN) (DN 20 and higher)
Material number
Identification and batch number of forge
By default serial numbers are not shown on valves up to
and including DN 20.
