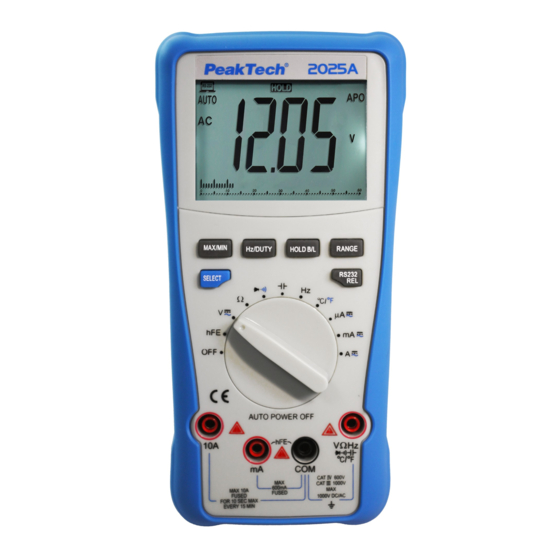

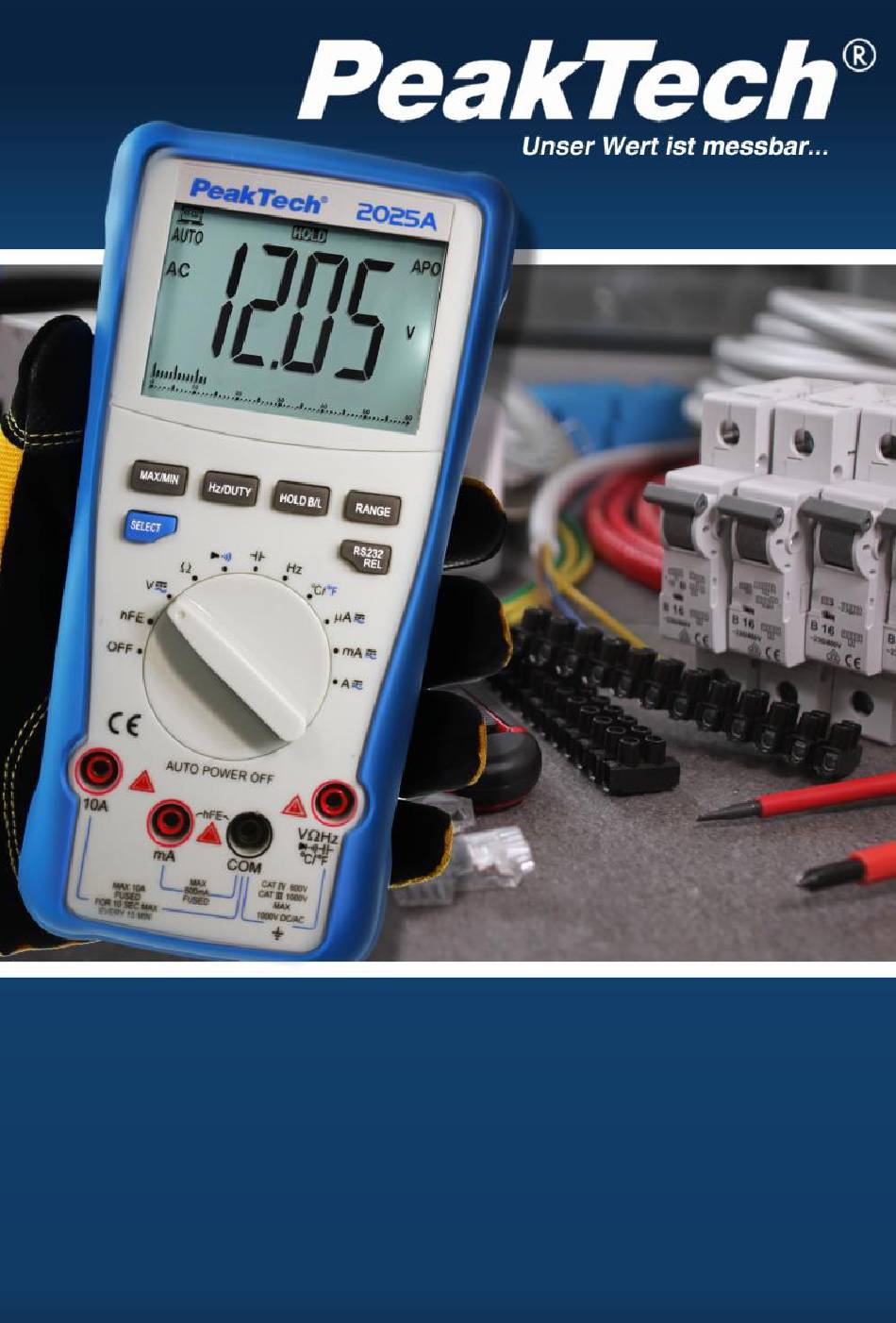

- Seite 1 2025 A ® PeakTech Bedienungsanleitung / Operation manual Digital Multimeter...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS). Überspannungskategorie: CAT III 1000V / CAT IV 600V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte, mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc. - Seite 3 Allgemein: Lesen Sie diese Bedienungsanleitung sorgfältig und machen Sie diese auch nachfolgenden Anwendern zugänglich. Warnhinweise am Gerät unbedingt beachten, nicht abdecken oder entfernen. Achten Sie auf die Verwendung des Multimeters und nutzen seiner geeigneten Überspannungskategorie. Machen Sie sich mit den Funktionen des Messgerätes und seinem Zubehör vertraut, bevor Sie die erste Messung vornehmen.
- Seite 4 Spannung parallel an die Strombuchsen (A, mA, µA) anlegen. Strommessungen werden immer in Reihe mit dem Verbraucher, also aufgetrennter Zuleitung durchgeführt. Entfernen Sie die Prüfspitzen vom Messobjekt, bevor Sie die Messfunktion ändern. Berühren Sie die blanken Prüfspitzen niemals während der Messung, halten Sie die Prüfleitungen nur an dem Handgriff hinter dem Fingerschutz.
- Seite 5 Verwenden Sie Geräte in feuchten oder staubigen Umgebungen nur entsprechend ihrer IP Schutzart. Wird keine IP-Schutzart angegeben, verwenden Sie Gerät staubfreien trockenen Innenräumen. Achten Arbeiten Feuchten oder Außenbereich besonders komplett trockene Handgriffe der Prüfleitungen und Prüfspitzen. Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und...
- Seite 6 Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die Batterie aus dem Batteriefach. Wartungs- und Reparaturarbeiten am Multimeter nur durch qualifiziertes Fachpersonal durchführen lassen. Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, Beschädigung...
-
Seite 7: Am Gerät Befindliche Hinweise Und Symbole
1.1. Am Gerät befindliche Hinweise und Symbole 1.2. Maximal zulässige Eingangswerte Messfunktion Eingangsbuchsen max. zulässige Ein- gangswerte V DC 1000 DC/AC V AC V//Hz+COM 1000 DC/AC DC/AC mA DC/AC mA + COM 600 mA / 1000V DC/AC 10 A DC/AC 10 A + COM 10 A / 1000V DC/AC... -
Seite 8: Allgemeines
Bereichswahl bietet eine sehr anwenderfreundliche Bedienung und Messwerte können hervorragend auf dem beleuchteten Display abgelesen werden. Das PeakTech 2025 A kann verwendet werden, um DCV, ACV, DCA, ACA, Widerstand, Kapazität, Diode, Triode, Durchgang, Temperatur und Frequenz zu messen, wodurch breite Anwendungsmöglichkeiten entstehen. -
Seite 9: Technische Daten
2.1. Technische Daten Anzeige 3 5/6- stellige 27 mm LCD- Anzeige 5999 Counts Überbereichsanzeige Messfolge ca. 3 x pro Sekunde True RMS (40 Hz… 1 kHz) AC-Messung Abschaltautomatik nach ca. 15 Minuten Betriebstemperatur 0° C...+40° C < 75 % RH Lagertemperatur -20°... -
Seite 10: Messfunktionen Und -Bereiche
3. Messfunktionen und -bereiche Prozentwerte der Genauigkeit werden vom aktuellen Messwert berechnet! Genauigkeit: ± (a% × rdg + dgt.) Genauigkeit bei Umgebungstemperatur: (23 ± 5) °C relative Luftfeuchtigkeit <75% 3.1. Gleichspannungsmessungen Bereich Auflösung Genauigkeit 600 mV 0.1mV ±0,5% + 3 dgt. 0.001V 60 V 0.01V... -
Seite 11: Gleichstrommessungen Bereich Auflösung
3.3. Gleichstrommessungen Bereich Auflösung Lastspannung Genauigkeit 600 µA 0.1 µA 0.125 mV/µA 0,8% + 10 dgt. 6000 µA 1 µA 125 mV/µA 60 mA 0.01 mA 3.75 mV/µA 1,2% + 8 dgt. 600 mA 0.1 mA 3.75 mV/µA 2,0% + 5 dgt. 0.001 A 37.5 mV/µA 10 A... -
Seite 12: Frequenzmessungen Bereich
3.5. Widerstandsmessungen Bereich Auflösung Kurzschluss Leerlauf- Genauigkeit Strom (ca.) Spannung 600 1 mA ± 0,8% 0,1 + 5 dgt. 1 100 µA 6 k 10 10 µA 60 k ± 0,8% 100 1 µA 600 k + 3 dgt. -
Seite 13: Kapazitätsmessungen Bereich
3.8. Kapazitätsmessungen Bereich Auflösung Genauigkeit 60 nF 0.01 nF 3,5% + 20 dgt. 600 nF 0.1 µF 6 µF 0.001 µF 60 µF 0.01 µF 5,0% + 10 dgt. 600 µF 0.1 µF Messgenauigkeit gilt für: 10% bis 100% Messbereich Überlastschutz: 250V DC/AC Messzeit hohe Kapazitäten >1µF ca. -
Seite 14: Bedienelemente Und Anschlüsse Am Gerät
4. Bedienelemente und Anschlüsse am Gerät... -
Seite 15: Beschreibung
1. 3 5/6 stelliges LCD (5999) mit Hintergrundbeleuchtung 2. Hz/Duty Taste für Tastverhältnis bei Wechselstrom 3. MAX/MIN Taste für Minimal-/Maximalwertanzeige 4. Select- Umschalter für Messfunktion 5. HOLD / BL Taste für Data-Hold und Backlight 6. RANGE Taste für manuelle Messbereichswahl 7. - Seite 16 3. MIN/MAX-Taste Die Min/Max-Taste dient zur Aktivierung der Minimalwert- oder Maximalwerthaltefunktion. Betätigen Sie die Taste einmal, um nur den höchsten Messwert in der Anzeige zu halten. Fällt dieser Wert wieder ab, bleibt dennoch die höchste Anzeige im Display. Betätigen Sie die Taste nochmals um nur den geringsten Messwert in der Anzeige zu halten.
- Seite 17 7. REL/RS-232 -Taste Die Relativwert-Messfunktion gestattet die Messung und Anzeige von Signalen bezogen auf einen definierten Referenzwert. REL-Taste 1 x drücken. Der angezeigte Messwert wird auf 0 gesetzt. Bei einem Referenzwert von 100V z. B. und einem tatsächlichen Messwert von 90V, wird in der LCD-Anzeige -010,0V angezeigt.
- Seite 18 11. mA-Eingang Die mA-Buchse dient zur Strommessung für Gleich- und Wechselströme maximal 600mA sowie Temperaturmessung. Verbinden für mA-Strom- messungen die rote Prüfleitung mit dieser Buchse an oder für Temperaturmessungen den passenden Anschluss des Temperaturfühlers/ Adapters. Dieser Bereich ist mit einer 600mA Schmelzsicherung gegen Überstrom abgesichert.
-
Seite 19: Anzeigesymbole
5.3. Anzeigesymbole RS-232 Automatische Bereichwahl Datenschnittstelle aktiv aktiv DC Gleichstrom AC Wechselstrom Messfunktion Messfunktion Achtung hohe Maximalwert Funktion Spannung! Aktiv Minimalwert Funktion Data Hold- Messwert- aktiv haltefunktion aktiv Relativwert Funktion Dioden-/ Widerstandsfunktion aktiv Aktiv Geringe Auto power off- Automatische Batteriespannung Abschaltfunktion aktiv Duty cycle (%) oder hFE (nicht in Verwendung) -
Seite 20: Gleich- Und Wechselspannungsmessungen Phantomwerte
6. Messbetrieb 6.1. Gleich- und Wechselspannungsmessungen Phantomwerte In niedrigen DC- und AC Spannungsbereichen und nicht angeschlossenen und somit offenen Eingängen zeigt die LCD-Anzeige sogenannte Phantomwerte, d. h. nicht “000” an. Dieses ist normal und stellt keinen Defekt des Gerätes dar. Dieser “wandernde” Effekt der Anzeige ist in der hohen Empfindlichkeit des Gerätes begründet. -
Seite 21: Gleich- Und Wechselspannungsmessungen
6.2. Gleich- und Wechselspannungsmessungen 1. Funktions-/Bereichswahlschalter in die für Gleich- oder Wechselspannungsmessung erforderliche Stellung drehen. 2. Rote Prüfleitung an den V//CAP/Hz-Eingang, schwarze Prüfleitung an den COM-Eingang anschließen. 3. Prüfleitungen über die zu messende Schaltung bzw. das zu messende Bauteil anlegen. Achtung! Maximal zulässige Eingangsspannung von 1000V DC oder AC nicht überschreiten. - Seite 22 6.3. Gleich- und Wechselstrommessungen Achtung! Keine Strommessungen in Schaltungen mit einem Potential über 1000V vornehmen. Extreme Verletzungsgefahr und/oder die Gefahr der Beschädigung des Messgerätes. Der Strom-Eingang ist mit einer entsprechenden Sicherung abgesichert. Bei Anschluss einer Spannungsquelle an diesen Eingang besteht Verletzungsgefahr und die Gefahr der Zerstörung des Gerätes.
- Seite 23 6.4. Widerstandsmessungen Achtung! Nach Umschaltung Multimeters Widerstandsmessfunktion, angeschlossene Prüfleitungen nicht über eine Spannungsquelle anlegen. Widerstandsmessungen spannungsfreien Schaltungen bzw. Bauteile vornehmen. Zur Messung wie beschrieben verfahren: 1. Funktions-/Bereichswahlschalter in Stellung drehen. 2. Prüfleitungen über den zu messenden Widerstand anlegen. 3. Messwert in der LCD-Anzeige ablesen. 4.
- Seite 24 6.5. Frequenzmessungen ACHTUNG! Keine Messungen an Schaltungen mit Spannungen über 250V DC/AC durchführen. Bei Überschreitung dieses Spannungswertes besteht Gefahr schwerer Verletzungen durch Stromschlag und/oder die Gefahr der Beschädigung des Gerätes. 1. Funktions-/Bereichswahlschalter in die zur Frequenz- messung erforderliche Stellung drehen. 2.
-
Seite 25: Kapazitätsmessungen Achtung
6.6. Kapazitätsmessungen Achtung! Kondensator vor der Messung unbedingt entladen. Dazu die Kondensatoranschlüsse kurzschließen. Dabei den Kontakt blanken Anschlüssen unbedingt vermeiden (Verletzungsgefahr durch elektrischen Schlag!). Versuch, unter Spannung stehende Kondensatoren zu messen, kann zur Beschädigung des Multimeters führen. Zur Messung der Kapazität eines Kondensators wie beschrieben verfahren: 1. -
Seite 26: Diodentest-Funktion
3. Mit der Messsonde Temperatur des gewünschten Objektes messen und in der LCD-Anzeige (°C) bzw. (°F) ablesen. Hinweis: Bei hohen Temperaturen wird die Lebensdauer des Temperaturfühlers verringert. Der beiliegende Fühler ist 250°C spezifiziert. höheren Temperaturen verwenden Sie bitte andere Typ-K Fühler. 6.8. - Seite 27 6.9. Durchgangsprüfung Zur Messung der Durchgängigkeit von Bauteilen wie beschrieben verfahren: 1. Funktions-/Bereichswahlschalter in Stellung drehen. 2. Mit der SELECT-Taste auf die Durchgangsprüffunktion des Gerätes umschalten. 3. Zu prüfendes Bauteil bzw. zu prüfende Schaltung spannungslos schalten. 4. Prüfleitungen über das zu messende Bauteil bzw. die zu messende Schaltung anlegen.
-
Seite 28: Pc-Software
Sie beim Einschalten die SELECT-Taste gedrückt halten. Installieren Sie die beiliegende PC Software von der CD oder laden das aktuellere „PeakTech DMM Tool“ von unserer Homepage herunter (empfohlen). Aktivieren Sie die Schnittstelle mit der RS-232 Taste, bis ein RS-232 Symbol in der Anzeige erscheint Schließen Sie das USB Kabel an Ihren PC an. -
Seite 29: Wartung Des Gerätes
7. Wartung des Gerätes 7.1. Auswechseln der Batterie Gerät erfordert eine 9V-Blockbatterie. ungenügender Batteriespannung leuchtet Batteriesymbol auf. Die Batterie ist dann baldmöglichst aus dem Batteriefach zu entfernen und durch eine neue Batterie zu ersetzen. ACHTUNG! Vor Abnahme des Gehäuses unbedingt alle Prüfleitungen von der Schaltung entfernen und Gerät ausschalten! Zum Einsetzen der Batterie wie folgt verfahren:... - Seite 30 Achtung! Gerät nicht mit offenem Batteriefach benutzen! Hinweis: Niemals eine defekte oder verbrauchte Batterie im Messgerät belassen. Auch auslaufsichere Batterien können Beschädigungen durch auslaufende Batteriechemikalien verursachen. Ebenso sollte bei längerem Nichtgebrauch des Gerätes die Batterie aus dem Batteriefach entfernt werden. Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die.
-
Seite 31: Auswechseln Der Sicherung
7.2. Auswechseln der Sicherung ACHTUNG! Vor Abnahme der Rückwand zum Auswechseln der Sicherung Multimeter ausschalten und alle Prüfleitungen von den Eingängen abziehen. Defekte Sicherung nur mit einer dem Originalwert- u. Abmessungen entsprechenden Sicherung ersetzen. F1 600mA / 1000V (FF): 6,3 x 32 mm Breaking Capacity: 10 kA F2 10A / 1000V F: 10 x 38 mm Breaking Capacity: 50 kA (AC), 30 kA (DC) - Seite 32 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 09/2021/MP/EHR...
-
Seite 33: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2014/35/EU (low voltage), 2011/65/EU (RoHS). Overvoltage Category: CAT III 1000V / CAT IV 600V; Pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage... - Seite 34 General: Read these operating instructions carefully and make them available to subsequent users. It is essential to observe the warning notices on the device, do not cover or remove them. Pay attention to the use of the multimeter and only use it in the suitable overvoltage category.
- Seite 35 Current measurements are always carried out in series with consumer, i.e. with supply line disconnected. Remove the test probes from the measurement object before changing the measuring function. Never touch bare test probes during measurement, only hold the test leads by the handle behind the finger guard.
- Seite 36 Maintenance and care: Never use the device if it is not completely closed. Before each use, check the device and its accessories for damage to the insulation, cracks, kinks and breaks. If in doubt, do not take any measurements. Change the battery when a battery symbol is displayed to avoid incorrect readings.
-
Seite 37: Safety Symbols
1.1. Safety Symbols The following symbols are imprinted on the front panel of the meter to remind you of measurement limitations and safety. 1.2. Input Limits Function Terminal Input limits 1000 V DC DC/AC V//Hz+COM 1000 V AC DC/AC DC/AC 600 mA / 1000V mA DC/AC... - Seite 38 27 mm and a bar graph with 61 segments. The automatic range selection offers a very user- friendly operation and measured values can be easily read on the illuminated display. The PeakTech 2025 A can be used to measure DCV, ACV, DCA, ACA, resistance,...
-
Seite 39: Accessories
1. General Characteristics Display 3 5/6 digit 27 mm LCD display, 5999 Counts Overrange indication Reading time 3 reading per second AC-Measurement True RMS (40 Hz ... 1 kHz) Auto power off after approx. 15 minutes Operating temperature 0° C...+40° C < 75 % RH Storage temperature -20°... - Seite 40 3. Functions and Ranges Percentage values of the accuracy are calculated from the current measured value! Accuracy: ± (a% × rdg + dgt.) Accuracy at ambient temperature: (23 ± 5) ° C Relative humidity <75% 3.1. DC Voltage Range Resolution Accuracy 600 mV 0.1mV...
- Seite 41 3.3. DC Current Range Resolution Load Voltage Accuracy 600 µA 0.1 µA 0.125 mV/µA 0,8% + 10 dgt. 6000 µA 1 µA 125 mV/µA 60 mA 0.01 mA 3.75 mV/µA 1,2% + 8 dgt. 600 mA 0.1 mA 3.75 mV/µA 2,0% + 5 dgt.
-
Seite 42: Frequency Range
3.5. Resistance Range Resolution Short Circuit Open Accuracy current (ca.) Circuit Voltage 600 1 mA ± 0,8% 0,1 + 5 dgt. 1 100 µA 6 k 10 10 µA 60 k ± 0,8% 100 1 µA 600 k... -
Seite 43: Continuity Check
3.8. Capacitance Range Resolution Accuracy 60 nF 0.01nF 3,5% + 20 dgt. 600 nF 0.1nF 6 µF 0.001µF 60 µF 0.01µF 5,0% + 10 dgt. 600 µF 0.1µF Accuracy applies to: 10% to 100% of Range Overload protection: 250V DC/AC Large capacitance response time:≥1µF about 3s Measurement error does not include lead capacitance. -
Seite 44: Front Panel Description
4. Front Panel Description... - Seite 45 1. 3 5/6 digits LCD (5999) with backlight illumination 2. Hz/Duty key for duty cycle measurement 3. MAX/MIN key for minimun/maximum value 4. Select key- function selector button 5. HOLD / BL key for data hold and backlight 6. RANGE key for manual range selection 7.
- Seite 46 falls, still the highest indication remains on the display. Press it again to keep the smallest reading in the display. If this reading increases during the measurement again, still the minimum value remains in the display. 4. Select Key The Select key is used to switch the different modes. Press this key in the current and voltage ranges to switch between AC and DC voltage.
- Seite 47 LCD display -010.0V appears. If reference value and measured value are the same, the digital display shows the value of "0." Press and hold the REL / RS-232 button briefly, the data interface is activated and an RS-232 symbol is shown on the display.
-
Seite 48: Preparation For Operation
5. Preparation for Operation 5.1. Using the test leads Use only the identical type of test leads supplied with your meter. These test leads are rated for 1000V. Cautions! The maximum rating of your meter is 1000V DC and AC. If you try to measure voltages above 1000V DC or AC, you might damage your meter and expose yourself to a serious shock hazard. -
Seite 49: Display Symbols
5.3. Display Symbols RS-232 Auto Range Interface activated activated DC Direct Current AC Alternating Current measurement measurement Maximum value function High Voltage warning! activated Data Hold- function Minimum value function activated activated Diode-/ Resistance Relative value function measurement function activated Auto power off- function Low Battery warning! activated... -
Seite 50: How To Make Measurements
6. How to make measurements Understanding Phantom readings: In some DC and AC voltage ranges, when the test leads are not connected to any circuit, the display might show a phantom reading. This is normal. The meter’s high input sensitivity produces a wandering effect. When you connect the test leads to a circuit, accurate reading appear. - Seite 51 6.2. Measuring DC/AC Current WARNING! Do not apply voltage directly across the terminals. You must connect the meter in series with the circuit. The 10A terminal is fused. A severe fire hazard and short circuit danger exists if you apply a voltage with high-current capability to this terminal.
-
Seite 52: Measuring Resistance
6.3. Measuring Resistance WARNING! Never connect the test leads to a source of voltage when you have the selected the OHMS function and plugged the test leads into the V//Hz-terminal. Be sure that the circuit under test has all power removed and that any associated capacitors are fully discharged before you make a resistance measurement. -
Seite 53: Temperature Measurements
6.4. Capacitance measurements Warning ! To avoid electric shock, disconnect power to the unit under test and discharge all capacitors before taking any capacitance measurements. Remove the batteries and unplug the line cords. 1. Set the function switch to the CAP function. 2. - Seite 54 Warning! To avoid electric shock, be sure, that the thermocouple has been removed before changing to another measurement function. 6.7. Measuring Frequency Warning! If you try to measure the frequency of a signal that exceeds 250V AC , you might damage your meter and expose yourself to a severe shock hazard.
- Seite 55 6.8. Checking diodes This function lets check diodes other semiconductors for opens and shorts. It also lets you determine the forward voltage for diodes. You can use this function when you need to match diodes. 1. Set the rotary selector to the diode position.
- Seite 56 connect to the diode’s anode, and the black test lead is connected to the diode’s cathode. This meter supplies enough forward voltage to light most LED´s. However, if the LED’s forward voltage is greater than 2.0 volts, the meter incorrectly indicates that the device is open. 6.9.
- Seite 57 SELECT key during switching on the device with the rotary selector. Install the enclosed PC software from the CD or download the more recent “PeakTech DMM Tool” from our homepage www.peaktech.de (recommended). 1. Activate the interface with the RS-232 button until an RS- 232 symbol appears on the display 2.
-
Seite 58: Care And Maintenance
7. Care and Maintenance 7.1. Installing the battery Your meter requires a 9V battery for power. The battery symbol appears when the battery voltage drops to the certain limits. For proper operation, replace the battery as soon as possible. Continued use with a low battery will lead to abnormal readings. - Seite 59 Notification about the Battery Regulation The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point...
-
Seite 60: Replacing The Fuse
7.2. Replacing the fuse WARNING! To avoid electric shock disconnect the test leads before removing the battery or the fuse. Replace only with the same type of battery or fuse. Service should be performed only by qualified personnel. Caution! For continued protection against fire or other hazard, replace only with a fuse of the specified voltage and current ratings. - Seite 61 Technical changing which are in the interest of progress reserved. We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 07/2021/MP/EHR...
