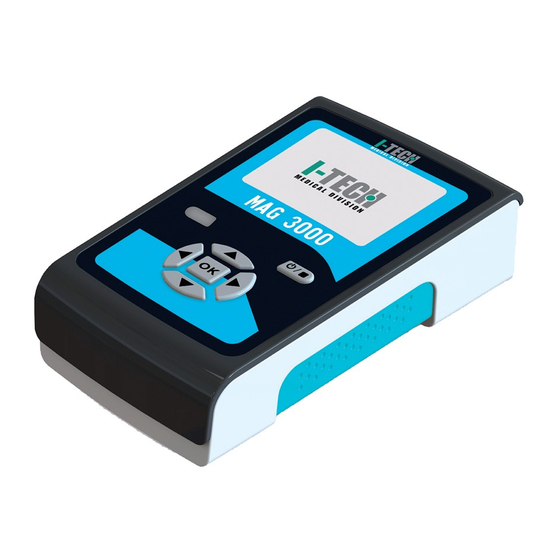

- Seite 1 BENUTZERHANDBUCH MNPG276-00 Auflage 03.01.20 Magnetfeldtherapie Modell MAG3000 I.A.C.E.R. Srl www.itechmedicaldivision.com...
- Seite 2 I.A.C.E.R. Srl Via S. Pertini 24/A – 30030 Martellago (VE) ITALY Tel. +39 041 5401356 – Fax +39 041 5402684 E-Mail: iacer@iacer.it https://www.itechmedicaldivision.com...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Einleitung Magnetfeldtherapie Technische Informationen Hersteller Konformitätserklärung Klassifizierungen Zweck und Anwendungsbereich Technische Eigenschaften Etikettierung Etikettendetail auf dem Gerät Beschreibung der Symbole (Gerät und Verpackung) Verpackungsinhalt Verwendungsart Warnhinweise Elektromagnetische Interferenzen Kontraindikationen und Nebenwirkungen Schnelle Verwendung der Vorrichtung mit voreingestellten Parametern Verwendung des therapeutischen Bandes und der Magneten, wichtigste Anwendungen und Empfehlungen Gebrauchsanleitung für die Verwendung der voreingestellten Programme... -
Seite 4: Einleitung
Einleitung Magnetfeldtherapie Heilung bestimmter Krankheiten durch pulsierende Magnetfelder mit niedriger Frequenz und hoher Intensität hat in internationalen wissenschaftlichen Kreisen schon längst den maximalen Konsens gefunden, insbesondere im Hinblick auf chronische und degenerative Erkrankungen. Magnetfeldtherapie verwendet gepulste Magnetfelder niedriger Frequenz und hoher Intensität, die durch elektrischen Strom induziert werden, der durch eine Spule läuft;... -
Seite 5: Technische Informationen
Benannte Stelle: TÜV Rheinland Italia srl, Via Mattei 3 – 20010 Pogliano Milanese (MI) Italien. Zertifizierungspfad: Anhang II, ausgeschlossen Punkt 4. Das Gerät MAG3000 ist ein Gerät der Klasse IIa im Einklang mit Anhang IX, Regel 9 der Richtlinie 93/42/EWG (und nachfolgende Änderungen). -
Seite 6: Klassifizierungen
Energiequelle abhängig und gilt daher als aktives Medizinprodukt. Mit Verweis auf Punkt 1.5 des genannten Anhangs ist das Gerät MAG3000 ein aktives therapeutisches Gerät, da es für die Behandlung verschiedener Krankheiten bestimmt ist. Gemäß der Regel 9 Absatz 3 des Anhangs IX der Richtlinie 93/42/EWG gehören alle... -
Seite 7: Zweck Und Anwendungsbereich
• Gutartige Läsionen und Muskelzerrungen • Sehnenentzündungen und Sehnenrisse MAG3000 ist besonders geeignet für die Behandlung von verzögerter Frakturheilung, Osteoporose, Knochenödemen, Osteonekrose sowie Geschwüren und Neuropathien. Dank der hohen Intensität des Magnetfeldes, das MAG3000 erzeugen kann, ist das Gerät besonders geeignet bei der Behandlung von Knochenbrüchen auch in Gegenwart von starrem Verband oder Gips. -
Seite 8: Technische Eigenschaften
Technische Eigenschaften Stromversorgung Versorgung UES36LCP-150200SPA, out 15VDC-2A Max. Stromaufnahme Isolierklasse (IEC EN 60601-1) Anwendungsteil (IEC EN 60601-1) Abmessungen (Länge x Breite x Höhe) 180 x 110 x 50 (mm) Feldintensität Einstellbar mit zunehmendem Ausmaß bis zu 150 Gauß (pro Kanal). Frequenz der Rechteckschwingung 1-100 Hz Therapiezeit... -
Seite 9: Etikettierung
Etikettierung Etikette 3 Etikette 2 Etikette 4 Etikett 1 (auf der Rückseite) Etikettendetail auf dem Gerät Etikette 1 Etikett 2 Etikett 3 Etikett 4 DC 15V/2.0A ON/OFF CH1 CH2 UES36LCP-150200SPA I.A.C.E.R. Srl MNPG276-00... -
Seite 10: Beschreibung Der Symbole (Gerät Und Verpackung)
Relative Feuchtigkeit Angaben des Herstellers Schutzgrad gegen das Eindringen von Feststoffen, Pulvern IP21 und Flüssigkeiten Polung positiv zentriert Verpackungsinhalt Die Packung von MAG3000 enthält: • N°1 Gerät MAG3000; • N°1 medizinisches Netzteil (Kabel ca. 1,5 m); • N°1 Gebrauchs- und Wartungsanleitung;... -
Seite 11: Verwendungsart
• N°1 Transporttasche • Magnet zur Überprüfung der Therapieausführung • Vliesstoffband 15x150 cm (siehe Seite 15 für weitere Details) Auf Anfrage ist der professionelle Applikator mit Magnetenpaar als Zubehör erhältlich. Besuchen Sie für weitere Informationen die Website www.itechmedicaldivision.com/it. Verwendungsart Warnhinweise Wir empfehlen, vor der Verwendung des Geräts das vorliegende Handbuch aufmerksam durchzulesen. -
Seite 12: Elektromagnetische Interferenzen
Der Hersteller haftet nur in den folgenden Fällen für die Leistung, Zuverlässigkeit und Sicherheit des Gerätes: • Eventuelle Ergänzungen, Änderungen und / oder Reparaturen sind von autorisiertem Personal durchgeführt worden; • Die elektrische Anlage der Umgebung, in der MAG3000 eingeführt wird, entspricht den einzelstaatlichen Vorschriften; • Geräte werden strikter Übereinstimmung... -
Seite 13: Kontraindikationen Und Nebenwirkungen
Schnelle Verwendung der Vorrichtung mit voreingestellten Parametern Um MAG3000 von Anfang an auf schnelle und einfache Art benützen zu können, empfehlen wir Ihnen die Beachtung der folgenden Schritte: 1. Verbinden Sie den Applikator (oder die Applikatoren) mit dem Gerät,... - Seite 14 5. Die Programme unter Verwendung der Tasten durchlaufen und das gewünschte Programm auswählen; 6. OK drücken. Das Display zeigt die Grundeinstellung der Therapiezeit (2 Stunden) und die magnetische Feldstärke an. Es handelt sich dabei um die von IACER empfohlene Mittelwerte für den sofortigen und effektiven Beginn der Behandlung.
-
Seite 15: Verwendung Des Therapeutischen Bandes Und Der Magneten, Wichtigste Anwendungen Und Empfehlungen
des gewählten Programms zurück (Punkt 6). Durch erneutes Drücken der Taste kehrt das Gerät wieder zum Startbildschirm des Programm-Menüs zurück (Punkt 5) Achtung: Die Vorrichtung erkennt die korrekte Verbindung der Applikatoren. Während Therapiephase wird unter Magnetsymbol der Verbindungsstatus angezeigt. Die Anwesenheit des Symbols neben der Kanalnummer (1 oder 2) bestätigt die korrekte Verbindung und die Erkennung des Applikators. - Seite 16 Hüfte Knie Rücken (Lende) Fußgelenk Nacken Ellenbogen Schulter Handgelenk Knie Fußgelenk Schienbein/Wadenbein Oberschenkelknochenkopf Oberschenkelknochen Schulter I.A.C.E.R. Srl MNPG276-00...
-
Seite 17: Gebrauchsanleitung Für Die Verwendung Der Voreingestellten Programme
Verwendung des professionellen Applikator mit einem Paar Magneten zu verwenden, die als optionales Zubehör für MAG3000 erhältlich sind; Gebrauchsanleitung für die Verwendung der voreingestellten Programme Um MAG3000 mit der freien Einstellung von Therapiezeit und Magnetfeldstärkeparametern verwenden, folgen diesen einfachen Schritten: 1. - Seite 18 4. Bringen Sie den ON/OFF-Schalter am Bedienfeld im oberen Teil in die Position ON: Auf dem Display erscheint das Logo I-TECH MEDICAL DIVISION und dann der Hauptmenü-Bildschirm; 5. „Einzelpatient“ auswählen und die Programme unter Verwendung der Tasten durchlaufen und das gewünschte Programm auswählen...
- Seite 19 b) Durch Tasten gewünschten Therapiestunden (von 0 bis 24) einstellen und durch Drücken der OK-Taste bestätigen. Auf dem Display werden die Therapieminuten angezeigt; c) Durch Tasten gewünschten Therapieminuten (von 0 bis 59) einstellen und durch Drücken OK-Taste bestätigen. Display wird Behandlungsstärke angezeigt;...
-
Seite 20: Gebrauchsanleitung Für Programme Im Modus Doppelpatient
8. Am Ende der Therapie kehrt das Gerät automatisch auf die Bildschirmseite des Programm-Menüs zurück. Gebrauchsanleitung für Programme im Modus Doppelpatient Um den Modus „Doppelpatient“ des Geräts MAG3000 zu verwenden, führen Sie diese einfachen Schritte aus: 1. Verbinden Sie die Applikatoren mit dem Gerät, indem der... - Seite 21 5. „Doppelpatient“ auswählen, indem Sie die Taste drücken, und anschließend auf OK drücken; 6. Die Programme unter Verwendung der Tasten durchlaufen und das gewünschte Programm auswählen. Die gewünschten Einstellungen auswählen: a) Durch Tasten gewünschten Therapiestunden (von 0 bis 24) einstellen und durch Drücken der OK-Taste bestätigen.
- Seite 22 c) Durch die Tasten die Behandlungsstärke einstellen und durch Drücken der OK-Taste bestätigen. 7. Das Gerät bietet nun die Möglichkeit, das zweite auszuführende Programm auszuwählen. Gehen Sie wie unter Punkt 6 beschrieben vor. 8. Am Ende der Therapie kehrt das Gerät automatisch auf die Bildschirmseite des Programm-Menüs zurück.
-
Seite 23: Liste Der Gespeicherten Programme
Liste der gespeicherten Programme Voreingestellte Werte Empfohlene Werte Pathologie Dauer Sitzungszy Intervall klen zwischen Stunden Sitzungen Ostheoporose 2 – 6 30 – 60 24 Stunden Arthrose 2 – 6 30 – 60 24 Stunden Arthritis 2 – 6 30 – 60 24 Stunden Zervikalarthrose 2 –... - Seite 24 Knorpelverletzung 2 – 6 30 – 60 24 Stunden Verletzung der 2 – 6 30 – 60 24 Stunden Ligatur Knochenödem 2 – 6 30 – 60 24 Stunden Sehnenentzündung 2 – 6 30 – 60 24 Stunden Kondropatie 2 – 6 30 –...
- Seite 25 Zervikalarthrose: Programm Schmerzlinderung Verlangsamung des degenerativen Prozesses im Zervikalbereich. Gelenkschmerzen: Schmerzstillendes Programm für die Gelenke. Nackenschmerzen: Spezifisches Programm zur Reduzierung von Nackenschmerzen. Chronische Schmerzen: Programm zur Reduzierung von Schmerzen und Entzündungsreaktionen. Es wird empfohlen, die Applikatoren auf der spezifischen Schmerzregion anzuwenden. Knochenbrüche: Spezifisches Programm...
- Seite 26 Osteonekrose: Spezifisches Programm Stimulierung Knochengewebes bei Osteonekrose, um das Fortschreiten der Krankheit zu bekämpfen und Schmerzen zu lindern. Algodystrophie: Schmerzstillendes Programm zur Linderung von Schmerzen in algodystrophischen Formen. Knorpelverletzung: Programm zur Regeneration von Knorpelgewebe. Bänderriss: Programm zur postoperativen Wiederherstellung. Knochenödem: Spezifisches Programm Stimulierung...
-
Seite 27: Zuletzt Verwendet
Die Werte der Therapiedauer sind von IACER S.r.l. empfohlene Werte und können vom Nutzer geändert werden. Das Gerät für die Magnetfeldtherapie MAG3000 knüpft an die in der wissenschaftlichen und medizinischen Literatur nachweisbaren Angaben über Magnetfeld, Arbeitsfrequenz der Therapie und Leistung an, die das Ergebnis klinischer Studien und Auswertungen sind (Barker - Lunt 1983, Bassett - Pawluk - Pilla 1974, Bassett - Valdes - Hernandez 1982). -
Seite 28: Einstellungen (Sprachwahl)
Drücken der OK-Taste bestätigen. Einstellungen (Sprachwahl) Schalten Sie den ON/OFF Schalter auf dem Bedienfeld im oberen Bereich auf ON. Nachdem das Logo I-TECH MEDICAL DIVISION angezeigt wurde, auf drücken und das Menü „Einstellungen“ auswählen. An dieser Stelle die Option „Sprache“ auswählen und mit den Tasten die gewünschte Sprache auswählen. -
Seite 29: Pflege Des Geräts
Hinweis: Zum Ausschalten des Geräts den ON/OFF-Schalter auf der Rückseite drücken oder die Taste drücken, bis der Bildschirm ausgeschaltet wird. Pflege des Geräts Funktionsprüfung Zusammen mit dem Gerät wird ein Magnet (kleiner Ring oder Scheibe hartem Metall oder Metall/Kunststoff) indikativen Funktionsprüfung mitgeliefert. -
Seite 30: Transport Und Lagerung
Transport und Lagerung Vorsichtsmaßnahmen für den Transport Es ist keine besondere Sorgfalt beim Transport notwendig, da MAG3000 ein tragbares Gerät ist. Es wird jedoch empfohlen, MAG3000 und die entsprechenden Zubehörteile nach jeder Verwendung in die mitgelieferte Hülle zurückzulegen Innern Verpackungsschachtel aufzubewahren. -
Seite 31: Informationen Für Die Entsorgung
Informationen für die Entsorgung Das Produkt unterliegt den WEEE-Vorschriften (Symbol auf dem Etikett) für die getrennte Abfallsammlung: Nutzen Sie für die Entsorgung Produkts spezielle Bereiche, für Abfallsammlung von Elektronikmaterial ausgestattet sind, indem Sie sich an die zuständigen Behörden Ihres Landes oder direkt an den Hersteller wenden. -
Seite 32: Support
Support Der Hersteller ist Alleinberechtigter für technische Service-Einsätze am Gerät. Wenden Sie sich für jegliche technischen Service-Einsätze an: I.A.C.E.R. S.r.l. Via S. Pertini, 24/a • 30030 Martellago (VE), Italy Tel. +39 041.5401356 • Fax +39 041.5402684 Technische Unterlagen über reparierbare Teile dürfen nur mit Zustimmung des Unternehmens und nur nach entsprechender Schulung des an den Arbeiten beteiligten Personals zur Verfügung gestellt werden. -
Seite 33: Emv-Tabellen
Daher sind die HF-Emissionen sehr gering und es ist unwahrscheinlich, dass dadurch Störungen nahegelegenen elektronischen Geräten verursacht werden. HF-Emissionen Klasse B Das Produkt MAG3000 eignet sich für Cispr 11 den Einsatz in sämtlichen Gebäuden, nicht Wohngebäuden Oberwellenemissionen Klasse A gehören direkt... - Seite 34 Immunitätsaspekte Produkt MAG3000 für Betrieb unten angegebenen elektromagnetischen Umgebung vorgesehen. Der Kunde oder Benutzer hat sicherzustellen, dass es in einer solchen Umgebung verwendet wird. Immunitätsprüf Prüfungsgrad Konformitätsgra Elektromagnetische EN 60601-1-2 Umgebung - Leitfaden ± 8kV bei Kontakt ± 8kV bei Kontakt Elektrostatische Die Böden müssen aus Holz,...
- Seite 35 Immunitätsaspekte bei HF Das Produkt MAG3000 ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung vorgesehen. Der Kunde oder Benutzer hat sicherzustellen, dass es in einer solchen Umgebung verwendet wird. Immunitätspr Prüfungsgrad Konformitätsg Elektromagnetische Umgebung üfung EN 60601-1-2 Leitfaden Leistungsgefü...
-
Seite 36: Garantie
Ausbreitung wird durch Absorption und Reflexion von Strukturen, Objekten und Menschen beeinflusst. Garantie MAG3000 wird von einer zweijährigen Garantie ab dem Kaufdatum auf die elektronischen Teile abgedeckt. Die Garantie erstreckt sich nicht auf Teile, die während des Gebrauchs einer normalen Abnutzung unterliegen (Stoffhülle... - Seite 37 Berechnung der ersetzten Teile, Arbeits- und Transportkosten nach den jeweils gültigen Tarifen erbracht. 10. Für alle Streitigkeiten ist ausschließlich der Gerichtsstand von Venedig zuständig. MAG3000. Alle Rechte vorbehalten. MAG3000 und das Logo sind ausschließliches Eigentum von I.A.C.E.R. Srl und sind eingetragen.
- Seite 38 I.A.C.E.R. Srl MNPG276-00...
- Seite 39 Wiederherstellungs-Code: 18273 I.A.C.E.R. Srl MNPG276-00...
