5.2.2
Anschluss Schweißbrenner
Pos. Symbol
1
2
3
4
•
Polaritätswahlstecker in die Anschlussbuchse Schweißstrom "+" einstecken und durch Rechtsdrehung
verriegeln.
•
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
verschrauben.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
Geräteschäden durch unsachgemäß angeschlossene Kühlmittelleitungen!
Bei nicht sachgemäß angeschlossenen Kühlmittelleitungen oder der Verwendung eines gasge-
kühlten Schweißbrenners wird der Kühlmittelkreislauf unterbrochen und es können Geräteschä-
den auftreten.
•
Alle Kühlmittelleitungen ordnungsgemäß anschließen!
•
Schlauchpaket und Brennerschlauchpaket komplett ausrollen!
•
Maximale Schlauchpaketlänge beachten > siehe Kapitel 5.1.6.3.
•
Bei Verwendung eines gasgekühlten Schweißbrenners, Kühlmittelkreislauf mit einer
Schlauchbrücke herstellen > siehe Kapitel 9.
099-005647-EW500
20.01.2021
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Anschluss Kühlmittelleitungen (Schweißbrenner)
Schnellverschlusskupplungen
Polaritätswahlstecker, Schweißstromkabel > siehe Kapitel 5.1.13
Aufbau und Funktion

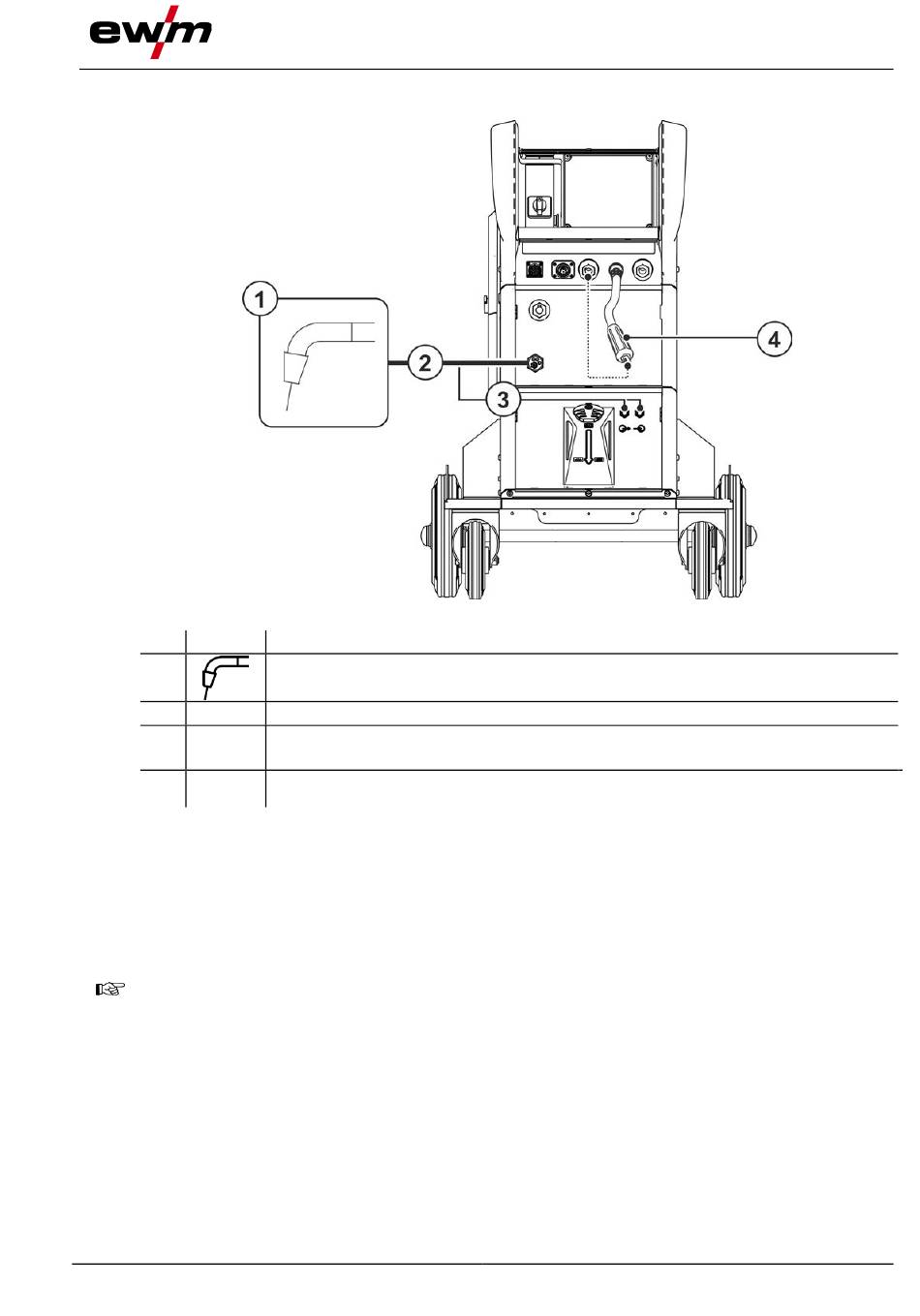

Abbildung 5-15
MIG/MAG-Schweißen
35
