TEILELISTE—Modell-Nr. PFEVEX24020
Nr.
Zahl
Beschreibung
1
1
Rahmen
2
1
Vorderer Stabilisator
3
1
Hinterer Stabilisator
4
2
Hintere Endkappe
5
1
Sattelpfosten
6
1
Sattelklammer
7
2
Haltestange-Endkappe
8
2
Schaumstoffgriff
9
1
Sattel-Verstellknopf
10
5
M8 Nylon Verschlussmutter
11
1
M6 x 38mm Schraube
12
1
Sattel
13
1
Pfosten
14
1
Pfosten-Buchse
15
1
Handgriff-Pulssensor/Haltestange
16
1
Computer
17
1
Linke Seitenschutzplatte
18
1
Rechte Seitenschutzplatte
19
1
Seitenschutzdeckung
20
1
Sattelpfosten-Buchse
21
1
Kurbel
22
1
Membranenschalter-Klemme
23
2
M4 x 5mm Schraube
24
1
Linker Pedal
25
1
Linker Pedalriemen
26
1
Rechter Pedal
27
1
Rechter Pedalriemen
28
2
Verstellknopf
29
2
M6 x 72mm knopfförmige Schraube
30
2
Rad
31
1
Linker vordere Endkappe
32
1
Rechter vordere Endkappe
33
1
M6 x 25,4mm knopfförmige
Schraube
34
1
Verstellmotor
35
1
Niederer Drahthalter
36
1
Obere Drahthalter
37
1
Schwungrad
38
1
Magnet
39
1
Schwungrad-Achse
40
2
Schwungrad-Lager
41
1
C-förmige Magnet
42
1
Linker Kurbelarm
Anmerkung: # weißt auf ein nichtabgebildetes Teil hin. Veränderungen zu den Angaben sind dem Hersteller,
ohne Benachrichtigung, vorbehalten.
Nr.
Zahl
Beschreibung
43
1
Membranenschalter/-Draht
44
2
Kurbellager
45
2
M5 Mutter
46
1
Verstellkabel
47
1
Rückfeder
48
1
Abstandsstück
49
1
"C" Magnetklammer
50
3
Schwarze M10 geschlitze Unterleg-
scheibe
51
3
M10 x 27mm knopfförmige
Schraube
52
7
M4 x 25mm Schraube
53
2
Ösenbolzen
54
1
Rolle
55
1
M6 x 16mm knopfförmiger Bolzen
56
2
Flanschschraube
57
1
Rechter Kurbelarm
58
2
M6 x 8mm Schraube
59
1
Gurt
60
2
M6 Mutter
61
2
M8 Nylon-Kontermutter
62
1
Schwungrad-Unterlegscheibe
63
5
Schwarze M10 Nylon Verschluss-
mutter
64
4
Motor-Unterlegscheibe
65
4
M10 x 112mm Einsteckbolzen
66
11
M4 x 16mm Schraube
67
2
Verstellfuß
68
1
U-förmige Klammer
69
1
M6 Nylon Verschlussmutter
70
4
M8 geschlitze Unterlegscheibe
71
2
M4 x 12 mm runde Knopfschraube
72
1
M6 Unterlegscheibe
73
2
Klemmring
74
1
Auswuchtscheibe
75
1
Brustriemen
76
1
Brustpulssensor
#
1
Plastickband
#
1
Spalter
#
1
Audiokabel
#
1
Adapter
#
1
Bedienungsanleitung
#
2
Inbussschlüssel
22
BEVOR SIE ANFANGEN
R0702A
Wir gratulieren Ihnen zur Auswahl des neuen PRO-
FORM
1150 Ci Heimfahrrads. Fahrradfahren ist eine
®
der effektivsten Übungen um das Herz-Kreislauf-
system zu verbessern, um die Ausdauer zu erhöhen
und um den ganzen Körper zu trainieren. Das PRO-
FORM
®
1150 Ci bietet eine beeindruckende Vielfalt
von Merkmalen an, damit Sie dieses gesunde
Training in Ihrem Privatleben und somit Ihres Heims
genießen können.
Zu Ihrem eigenen Vorteil, lesen Sie bitte diese
Bedienungsanleitung genauestens durch bevor
Sie Ihr Heimfahrrad in Verwendung nehmen.
Buchablage
Computer
Handgriff-Pulssensor
Sattel
Sattel-Verstellknopf
Verstellknopf
RÜCKSEITE
Sollten Sie noch irgendwelche Fragen oder Probleme
haben, setzen Sie sich bitte mit unserem Kundendienst
unter der Service-Telefon-Nr. 01805 231 244 in Verbin-
dung. Halten Sie bitte vor Ihrem Anruf die Modell- und
die Serien-Nummer Ihres Gerätes bereit. Die Modell-
Nummer ist PFEVEX24020. Die Serien-Nummer kön-
nen Sie auf einem Aufkleber am Heimfahrrad finden
(sehen Sie Vorderseite dieser Bedienungsanleitung).

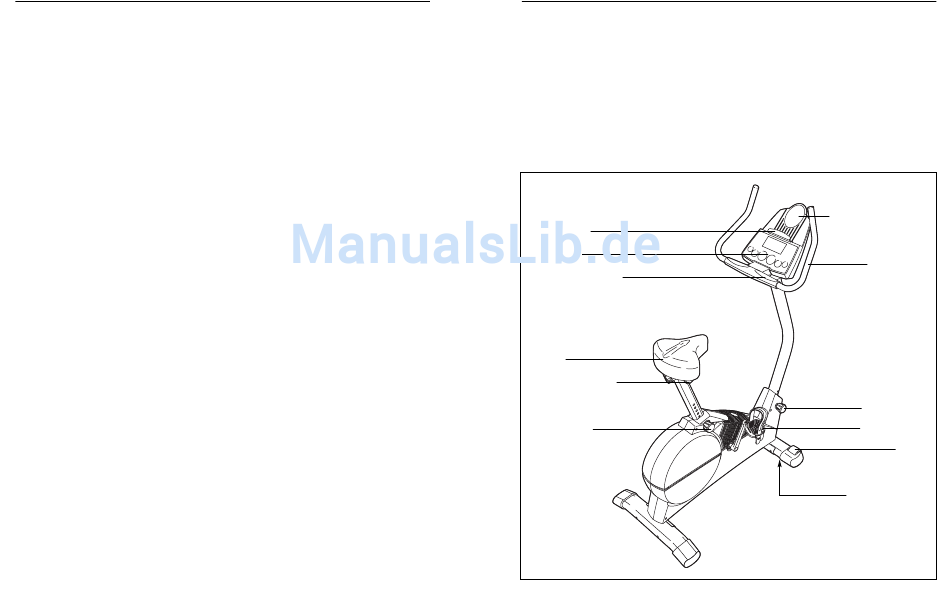

Bevor Sie nun weiterlesen, werfen Sie bitte zunächst
einen Blick auf die untenstehende Zeichnung und
machen Sie sich mit den gekennzeichneten Einzeltei-
len vertraut.
Wasserflaschenhalter*
Haltestange
VORDERSEITE
Verstellknopf
Pedal/-riemen
Rad
Ausgleichungsfuß
RECHTE SEITE
*Wasserflasche nicht beigelegt.
