Produktbeschreibung
1 Anschluss Wasserküh-
lung
2 Pneumatischer Pum-
penauslass
3 Pneumatischer Pum-
peneinlass
4 Elektrischer Klemmkas-
ten
5 Motorlüfterhaube
6 Motor
7 Verschlussschraube der
Bohrung zur Drucküber-
wachung des Membran-
zwischenraums (1x pro
Kopf)
1 Überwurfmutter
2 Anschluss Wasserküh-
lung
3 Pneumatische Kopfver-
schaltung
4 Pneumatischer Pum-
peneinlass
5 Motor
6 Motorlüfterhaube
7 Elektrischer Klemmkas-
ten
8 Verschlussschraube der
Bohrung zur Drucküber-
wachung des Membran-
zwischenraums (1x pro
Kopf)
9 Pneumatischer Pum-
penauslass
16

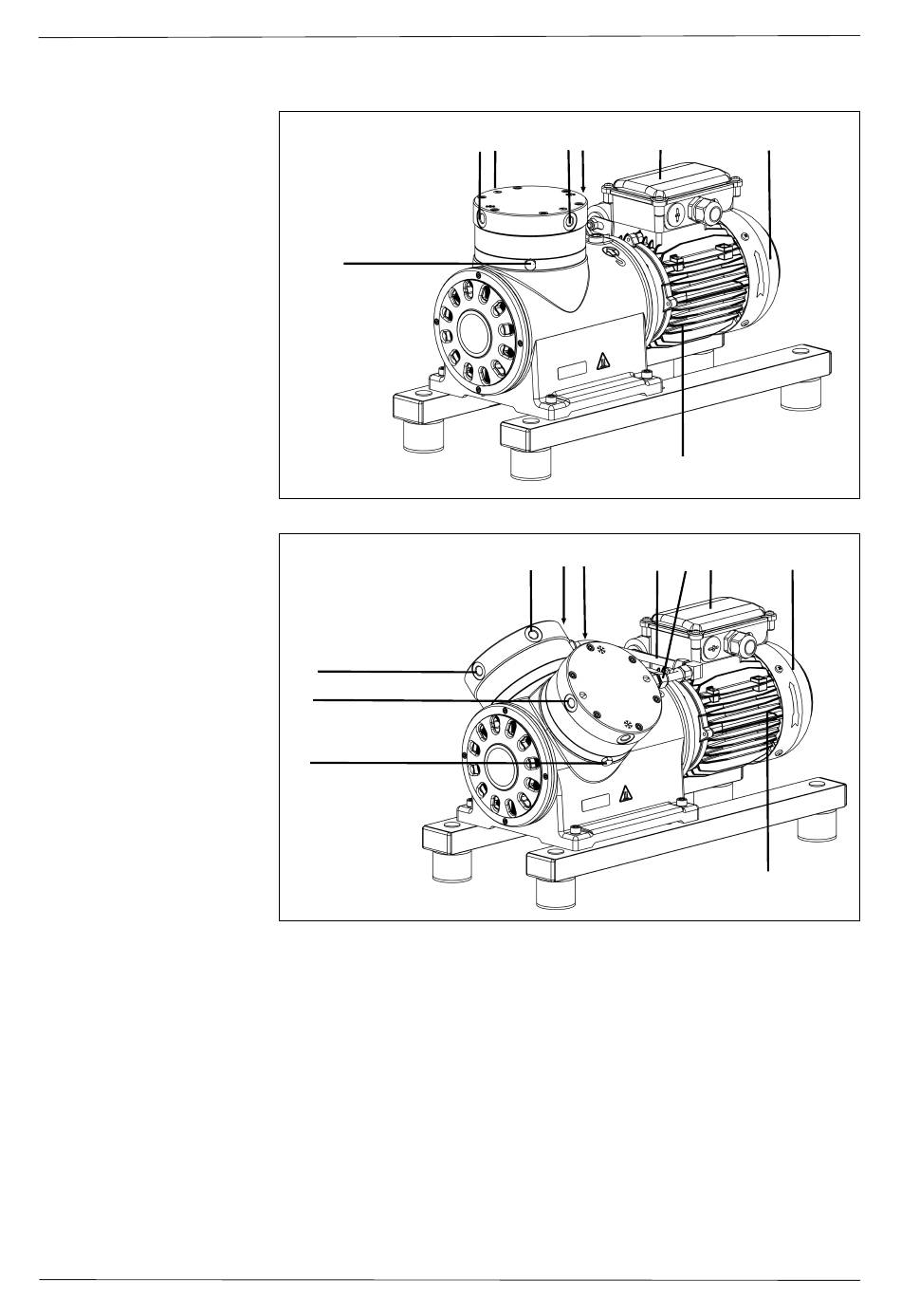

4 Produktbeschreibung
Aufbau
7
Abb.1 Aufbau N630.12
9
4
8
Abb.2 Aufbau N630.3.12
Original Betriebs- und Montageanleitung, deutsch, KNF 318761-318763 12/22
3
1
1 2
1
2
2
Membranpumpe N630.12
4
5
6
1
7
6
3
5
