Anschlussmöglichkeiten Und Elektrische Schaltschemen; Installationsbeispiele; Zwei Scvm Mit Externen Temperaturfühlern Für Lokale Arbeitsweise - Cosmo Smart Control 2.0 Technisches Handbuch

4 . A N S C H L U S S M Ö G L I C H K E I T E N U N D E L E K T R I S C H E S C H A LT S C H E M E N
— I N S T A L L A T I O N S B E I S P I E L E

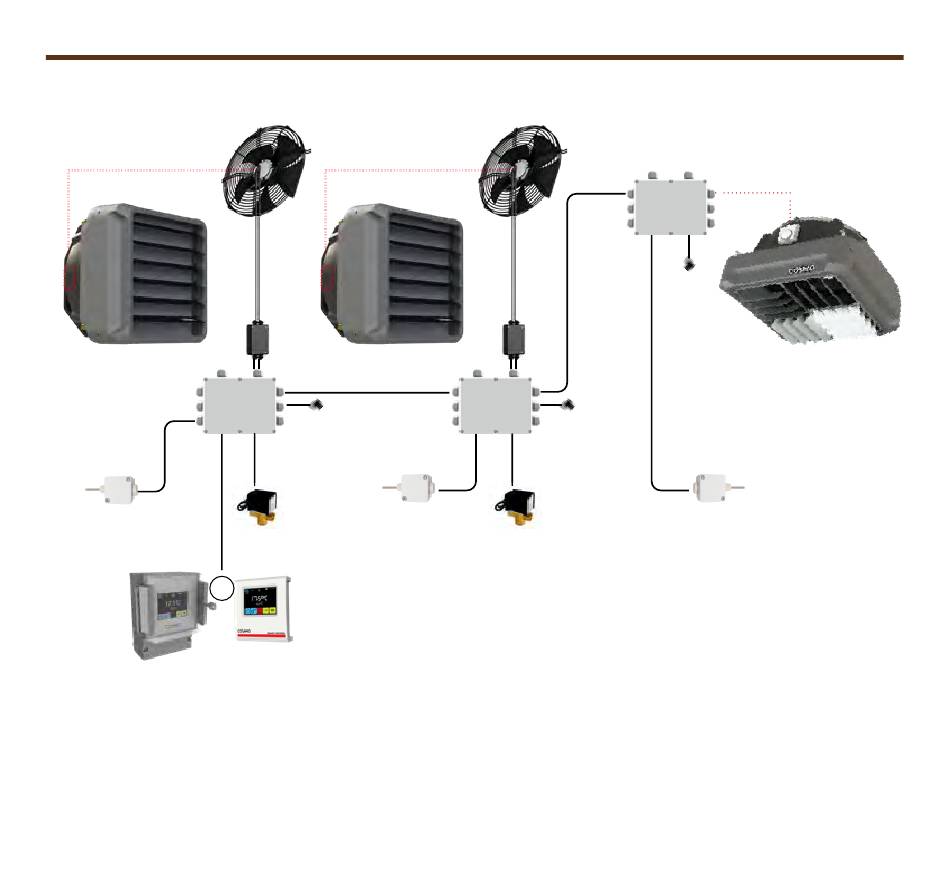

4.1 Zwei SCVM mit externen Temperaturfühlern für lokale Arbeitsweise
EC-Motor
Verbindungsbox
SCVM
Smart Control
Verbindungsmodul
TF
externer Temperaturfühler
oder
SMART CONTROL
STEUERUNG
Es besteht die Möglichkeit bis zu 31 SCVM (als Zubehör für die Lufterhitzer oder als Steuerplatine
integriert in Luftschleier) anzuschließen.
6
PM
Smart Control
Verbindungsmodul
externer Temperaturfühler
Ventil
EC-Motor
PM
Verbindungsbox
SCVM
TF
Ventil
SCVMD
Smart Control
Verbindungsmodul
zu CVDLV
TF
externer Temperaturfühler
SMART CONTROL 2.0
