Cosmo SMART CONTROL 2.0 Technisches Handbuch Seite 10

E L E K T R S I C H E S C H A LT S C H E M E N

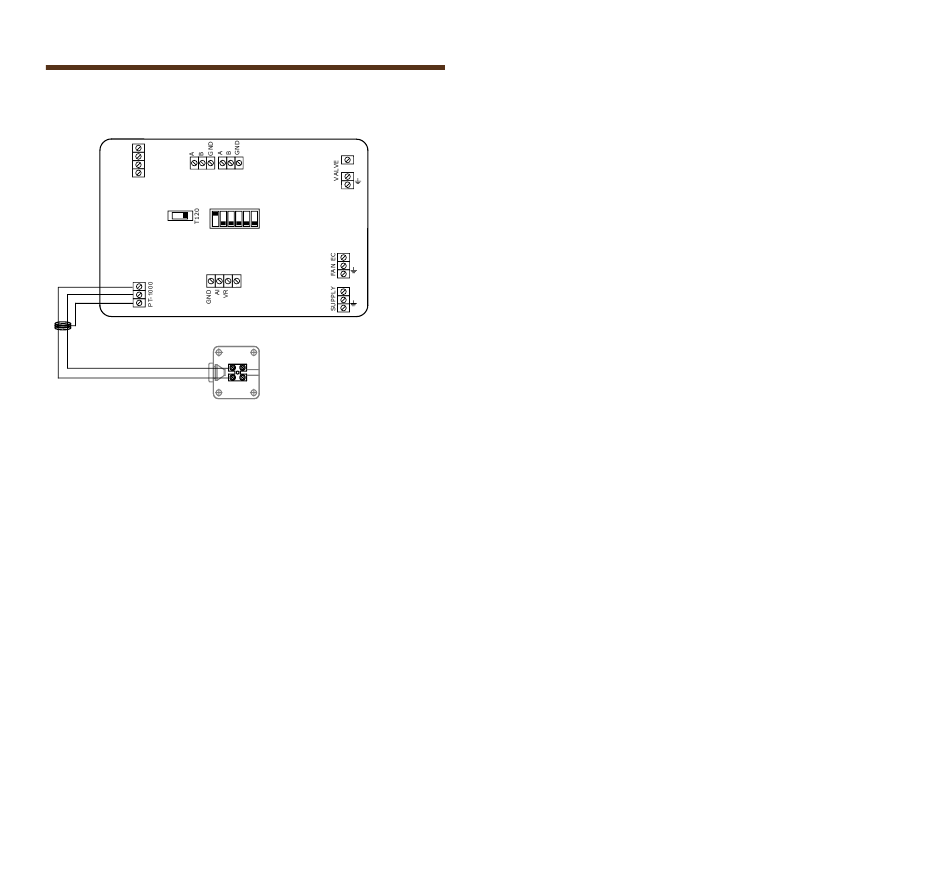

Anschluss des externen Temperaturfühlers an das Smart Control Verbindungsmodul (SCVM)
B
A
GND
VCC
DRV IN DRV OUT
SW1
SW2
1
0
1 2 4 8 16 Y1
T3
T3
FAN EC
SCREEN
T4
T4
SCREEN
max. bis 100m
Anschluss von mehreren externen Temperaturfühler an das Smart Control Verbindungsmodul (SCVM) ist möglich in
Sequenz von 1,4,16 Stück.
10
L1
L2
N
L
N
L
N
TF
SMART CONTROL 2.0
