Cosmo SMART CONTROL 2.0 Technisches Handbuch Seite 8

I N S T A L L A T I O N S B E I S P I E L E

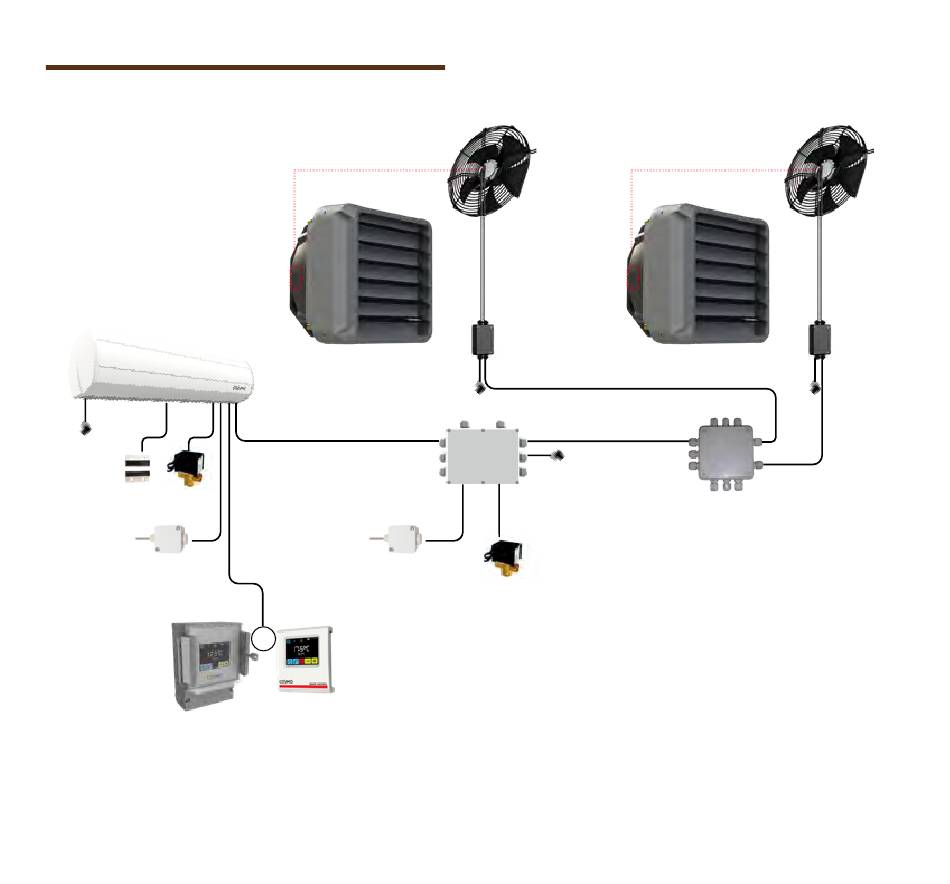

4.3 Mehrere COSMO-Verbindungsmodule SCVM (als Luftschleier oder Lufterhitzer) mit externen Temperaturfühlern für
lokale Arbeitsweise
Luftschleier MONO
Integriertes Verbindungsmodul
CDCE Ventil
TF
externer Temperaturfühler
SMART CONTROL
STEUERUNG
Es besteht die Möglichkeit bis zu 31 SCVM (als Zubehör für die Lufterhitzer oder als Steuerplatine unserer Luftschleier)
anzuschließen.
Der Singalverteiler SV ermöglicht es bis zu 10 Lufterhitzer mit der SCVM zu verbinden und als Gruppe zu steuern.
8
EC-Motor
Verbindungsbox
SCVM
Smart Control
Verbindungsmodul
TF
externer Temperaturfühler
oder
PM
Signalverteiler
(SV - für mehrere Geräte)
Ventil
Beispiel mit Lufterhitzer-Gruppe;
bei Einzelgeräten siehe 4.1, Seite 6
EC-Motor
PM
Verbindungsbox
SV
SMART CONTROL 2.0
