2.3 Elektrischer Anschluss
Hinweise für die Elektrofachkraft
380-415V Netz Dreiphasenanschluss mit Betriebsnull.
Brücke verbindet die Klemmen 4-5.
Phasenreihenfolge nach 1-2-3.
Neutralleiter auf 4 und 5.
Die Nennspannung der Heizelemente beträgt 220-240V.
Als Netzanschlussleitung ist ein entsprechend ausgelegter
Leitungstyp unter Berücksichtigung der Anschlussart und
Nennleistung des Herdes zu wählen.
Als Netzanschlussleitung ist ein entsprechend ausgelegter
Leitungstyp unter Berücksichtigung der Anschlussart und
Nennleistung des Herdes zu wählen.
Die Anschlussleitung in der Zugentlastung befestigen.
ACHTUNG
Erdungsleiter an die Klemme der mit
gekennzeichneter Anschlussleiste
anschliessen.
Netzanschlussdose Öffnen / Schließen
Zum Entriegeln, den Schraubendreher ansetzen (a),
•
geringfügig nach unten bewegen (b).
Zum Schließen, den Deckel zuklappen und mit
•
leichtem Druck einrasten.
Falls das Kochfeld inkorrekt angeschlossen ist:
Nach Einschalten des Kochfelds ertönt ein akustisches
Warnsignal und das Display zeigt den Fehlercode - E9 -.
L (Außenleiter/Phase) und N (Neutralleiter) sind inkorrekt
angeschlossen.
Gerät vom Stromnetz trennen und die Anschlüsse überprüfen.
Einbau–Installationsanweisung

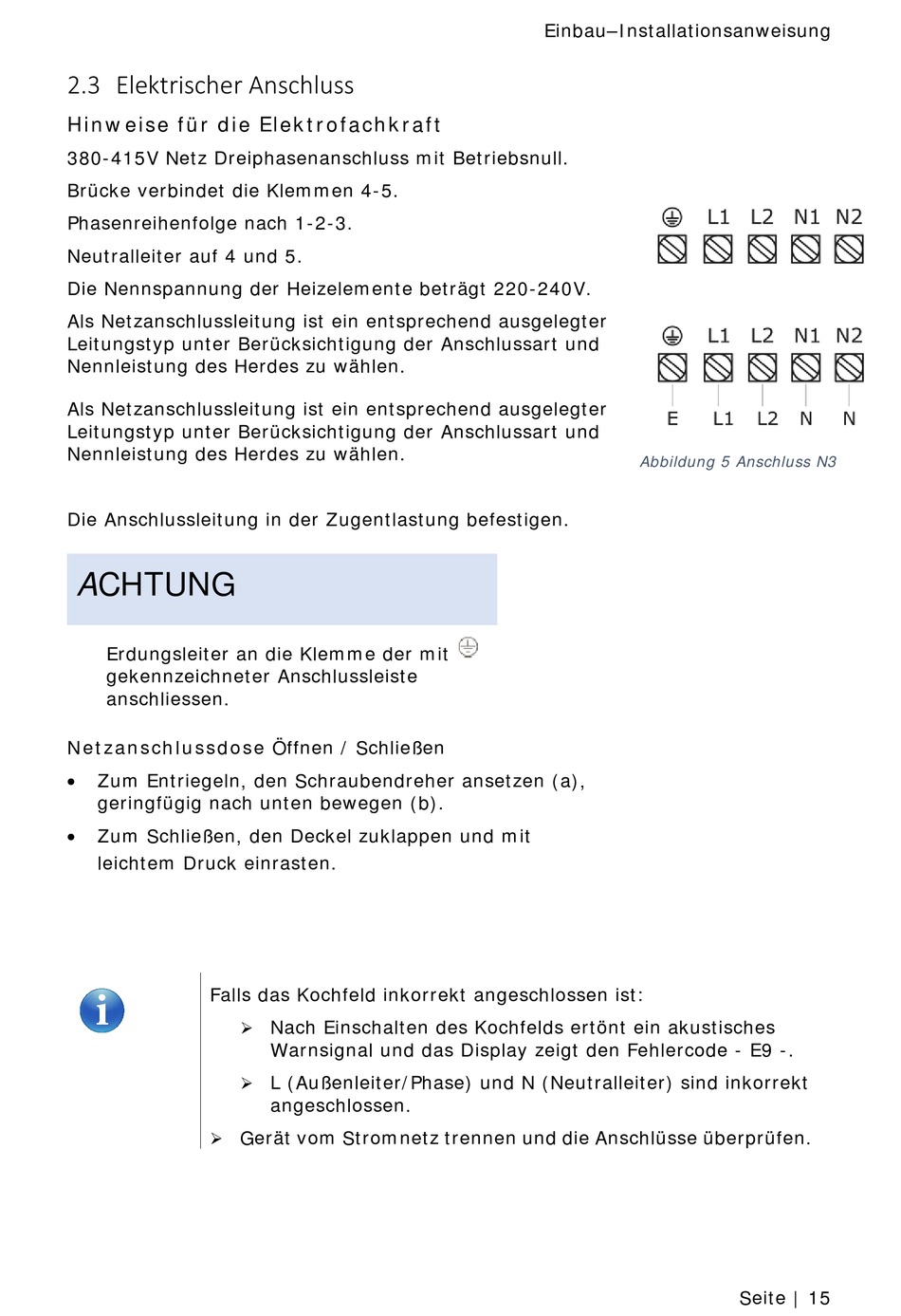

Abbildung 5 Anschluss N3
Seite | 15
