USB-Schnittstelle

Das UMD 98 ist frontseitig mit einer USB-Schnittstelle ausgestattet. Über
diese Schnittstelle kann mit einem PC die Konfiguration des Gerätes bear-
beitet oder der Speicher vor Ort ausgelesen werden.

Local Bus-Schnittstelle

Das UMD 98LB ist rückseitig mit
einem Local Bus-Anschluss aus-
gestattet. Über diese Schnittstelle
können unsere modularen Strom-
messmodule MMI angeschlossen
werden. Die Konfiguration erfolgt
über die ENVIS.Daq.

Inbetriebnahme

Werksseitige Kommunikationseinstellungen

Das UMD 98 wird standardmäßig mit der IP-Adresse 10.0.0.1 ausgeliefert.
Über das Display kann die IP-Adresse manuell am Gerät verändert oder
der Modus auf DHCP gestellt werden. Die serielle Schnittstelle des UMD 98
(RCM / RCM-T) ist mit der Geräteadresse 1 und einer Baudrate von 9600
Baud voreingestellt.
8

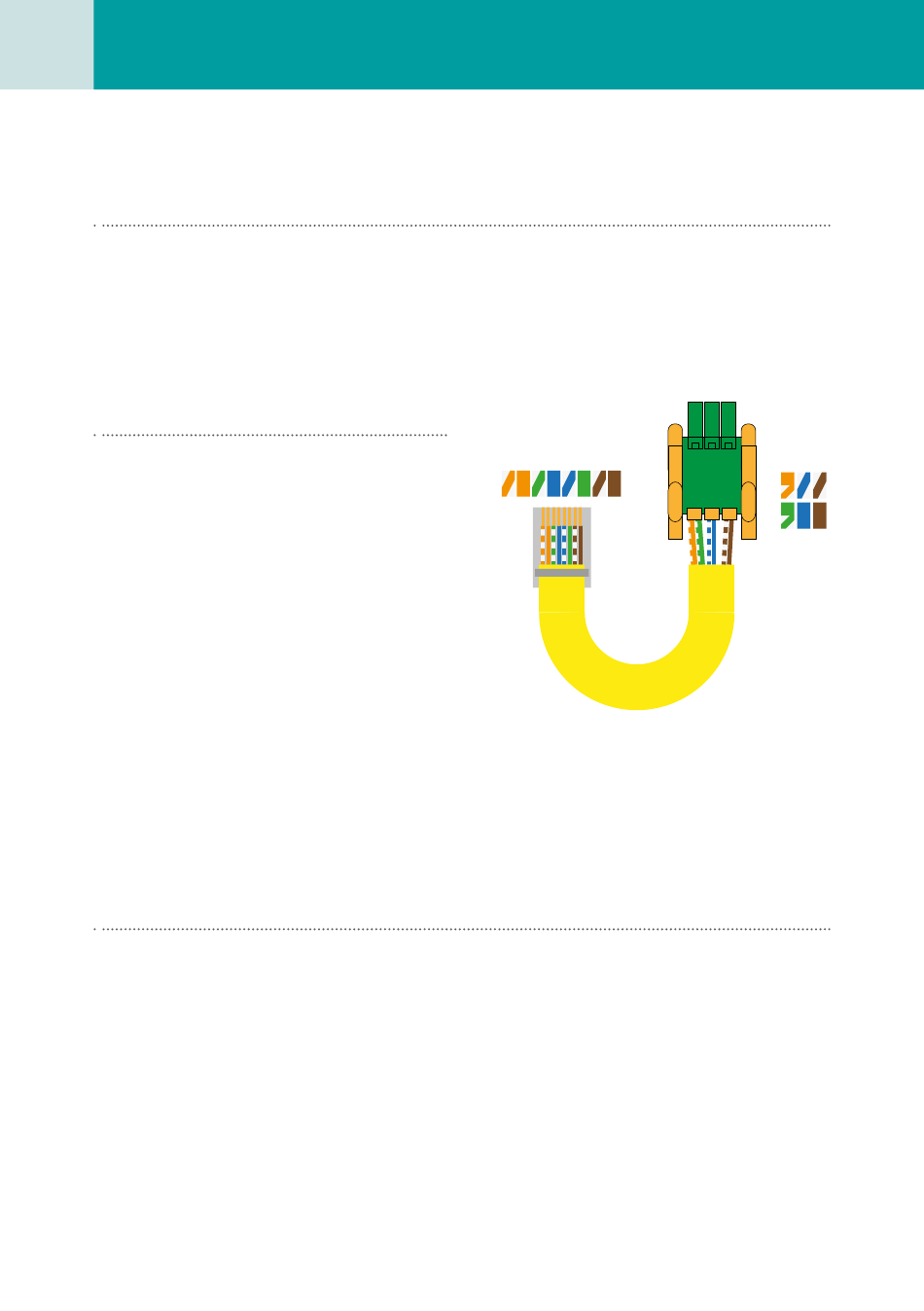

X1 X1 X2 4B 4A X2 SA SB
1 2 3 4 5 6 7 8
RJ-45
X1 4A SA
1 3 5
2 4 6
X2 4B SB
