- Seite 1 • • Quick-Start Anleitung UMD 707 Deutsch...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................3 Spannungsmessung ..................5 Stromwandler anschließen ................5 RJ45-Schnittstelle ..................6 RS485-Schnittstelle ..................6 USB-Schnittstelle ..................6 Inbetriebnahme ..................6 Werksseitige Kommunikationseinstellungen ..........6 Verbindung mit einem PC herstellen ............7 Stromwandler einstellen ................8 Kommunikationsparameter einstellen ............9 Anschluss und Einstellungen kontrollieren ..........10 Technische Daten ................. -
Seite 3: Installation

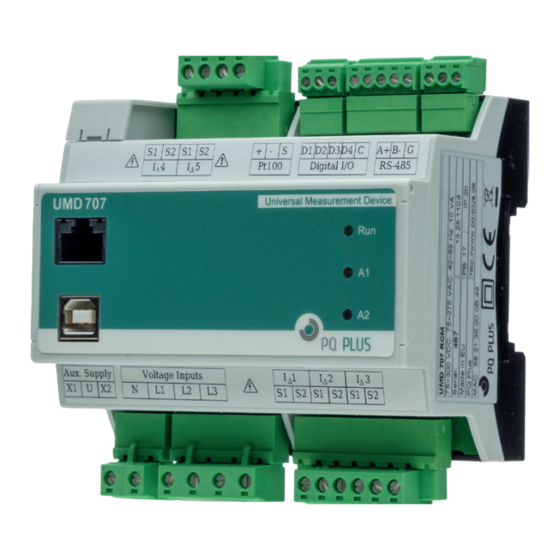

PQ Plus – UMD 707 Installation Montage Das UMD 707 ist für eine Montage auf der DIN-Hutschiene vorgesehen. Spannungsversorgung Das UMD 707 benötigt folgende Spannungsversorgung: 75 … 275 V 75 … 300 V Die Anschlüsse hierfür befinden sich unten am Gerät und sind mit X1 und X2 beschriftet. - Seite 4 Quick-Start Anleitung Typische Anschlussvariante UMD 707RCM Typische Anschlussvariante UMD 707DC...
-
Seite 5: Spannungsmessung
PQ Plus – UMD 707 Spannungsmessung Das UMD 707 verfügt über 3 Spannungseingänge welche sowohl für eine direkte als auch für eine Wandlermessung geeignet sind. Die Phasenspan- nungen werden über die Klemmen L1, L2, L3 und den gemeinsamen Neut- ralleiteranschluss N gemessen. -
Seite 6: Rj45-Schnittstelle
Quick-Start Anleitung RJ45-Schnittstelle Das UMD 707 verfügt über einen Standard RJ45-Anschluss für das LAN. Der Anschluss befindet sich links oben an der Frontseite des Gerätes. RS485-Schnittstelle Das UMD 707 ist mit einer RS485-Schnittstelle ausgestattet, die über das Modbus RTU-Protokoll kommuniziert. Die Anschlüsse befinden sich oben am Gerät und sind mit „A+“, „B-“... -
Seite 7: Verbindung Mit Einem Pc Herstellen
• installieren. LAN: Wenn Sie sich per LAN-Kabel mit dem Gerät verbinden möchten, müssen Sie die IP-Adresse Ihres Rechners anpassen. Das UMD 707 wird mit der IP: 10.0.0.1 ausgeliefert. Öffnen Sie die ENVIS.Daq und wählen für eine USB-Verbindung den •... -
Seite 8: Stromwandler Einstellen
Quick-Start Anleitung Stromwandler einstellen Nachdem Sie in der Software mit dem Gerät verbunden sind, wählen Sie den Punkt Unter dem Register „Install“ kann die Messung konfiguriert werden: Nennwerte, Netzform, Wandlerverhältnisse, …... -
Seite 9: Kommunikationsparameter Einstellen
PQ Plus – UMD 707 Kommunikationsparameter einstellen Unter dem Punkt „Kommunikation“ können alle Kommunikationsparameter des UMD’s eingestellt werden. Serielle Schnittstelle, Netzwerkschnittstelle, Gateway, E-Mail, …... -
Seite 10: Anschluss Und Einstellungen Kontrollieren
Quick-Start Anleitung Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über die LiveDaten in der ENVIS.Daq überprüft werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen. -
Seite 11: Technische Daten
PQ Plus – UMD 707 Technische Daten Spannungsversorgung U 75 … 275 V ; 75 … 300 V Nominal Spannungsmessung 3 … 850 V ; 5 … 1470 V , 0 … 1200 V Frequenz 40 … 70 Hz Abtastrate... - Seite 12 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Stand: 2023.01 Katalog finden Sie bei uns im Internet: Technische http://www.pq-plus.de...
