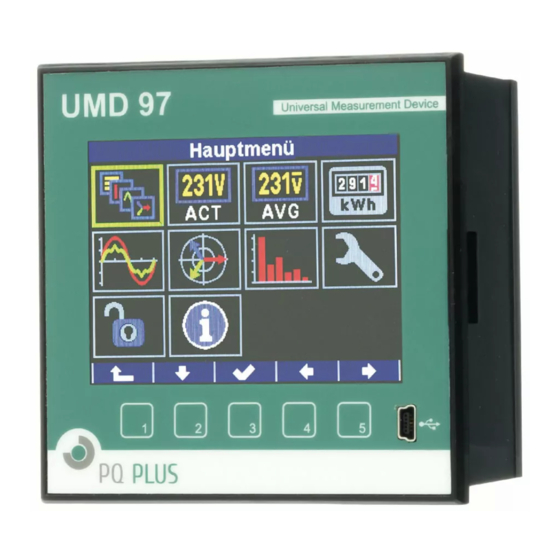

PQ Plus UMD 97 Schnellstartanleitung
  1. Anleitungen
  2. Marken
  3. PQ Plus Anleitungen
  4. Messgeräte
  5. UMD 97
  6. Schnellstartanleitung

PQ Plus UMD 97 Schnellstartanleitung

Vorschau ausblenden Andere Handbücher für UMD 97:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
• •
Quick-Start Anleitung
UMD 97
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PQ Plus UMD 97

Inhaltszusammenfassung für PQ Plus UMD 97

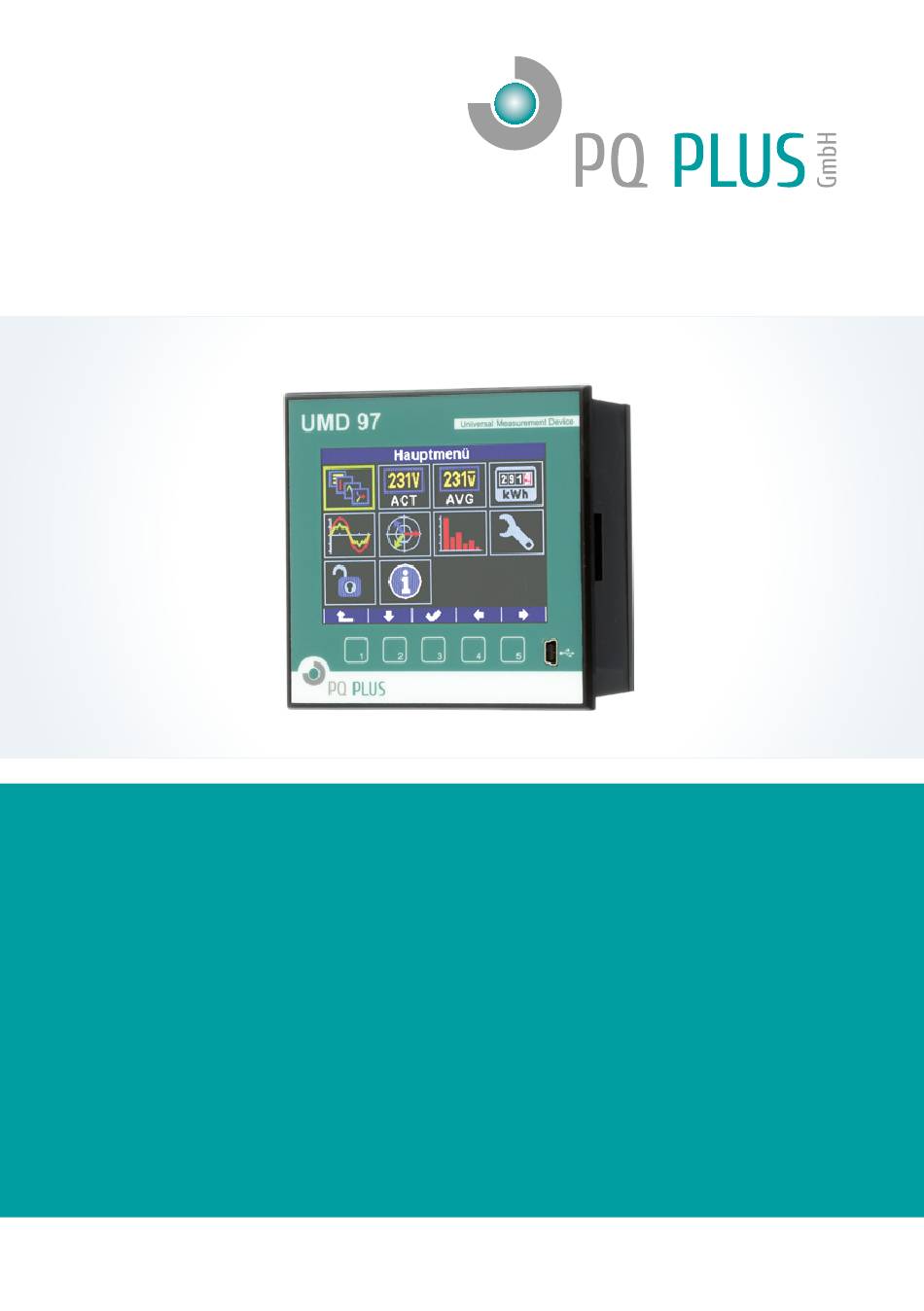

  • Seite 1 • • Quick-Start Anleitung UMD 97 Deutsch...

  • Seite 2: Inhaltsverzeichnis

    Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................4 Spannungsmessung ..................5 Stromwandler anschließen ................5 RJ45-Schnittstelle ..................6 RS485-Schnittstelle ..................6 USB-Schnittstelle ..................6 Inbetriebnahme ..................6 Werksseitige Kommunikationseinstellungen ..........6 Manuelle Netzwerkeinstellungen ..............7 Manuelle COM-Einstellungen ..............8 Stromwandler einstellen ................9 Anschluss und Einstellungen kontrollieren ..........10 Verbindung mit einem PC herstellen ............

  • Seite 3: Installation

    PQ Plus – UMD 97 Installation Montage Das UMD 97 ist für den Einbau in Schalttafeln geeignet und benötigt ein Ausbruchmaß von 92 x 92 Um für eine ausreichende Belüftung zu sorgen, muss ein Abstand von 20 mm bzw. 50 mm zu benachbarten Geräten bestehen.

  • Seite 4: Spannungsversorgung

    Quick-Start Anleitung Spannungsversorgung Das UMD 97 ist mit 2 verschiedenen Spannungsversorgungen erhältlich: Die 24 V Variante benötigt eine Spannung von: 20 … 50 V • 20 … 75 V Die 230 V Variante benötigt eine Spannung von: 85 … 275 V •...

  • Seite 5: Spannungsmessung

    PQ Plus – UMD 97 Spannungsmessung Das UMD 97 verfügt über 3 Spannungseingänge welche sowohl für eine direkte als auch für eine Wandlermessung geeignet sind. Die Phasenspan- nungen werden über die Klemmen 12 (L1), 13 (L2), 14 (L3) und den ge- meinsamen Neutralleiteranschluss (Klemme 11) gemessen.

  • Seite 6: Rj45-Schnittstelle

    Das UMD 97(E / EL) wird standardmäßig mit der IP-Adresse 10.0.0.1 aus- geliefert. Über das Display kann die IP-Adresse manuell am Gerät verändert oder der Modus auf DHCP gestellt werden. Die serielle Schnittstelle am UMD 97 (E / CBM) ist mit der Geräteadresse 1 und einer Baudrate von 9600 Baud voreingestellt.

  • Seite 7: Manuelle Netzwerkeinstellungen

    Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie diese mit der Taste 3 und gehen durch mehrfaches Betätigen der Taste 1 zurück in das Hauptmenü. Die Abfrage „Einstellung. Speichern?“ bestätigen Sie mit Taste 2. Das UMD 97 ist nun unter der eingestellten IP-Adresse erreichbar.

  • Seite 8: Manuelle Com-Einstellungen

    (Default: 1) Wenn Sie die nötigen Einstellungen getroffen haben, gelangen Sie durch mehrfaches Betätigen der Taste 1 zurück in das Hauptmenü. Die Abfrage „Einstellung. speichern?“ bestätigen Sie mit Taste 2. Das UMD 97 ist nun unter den eingestellten Parametern erreichbar.

  • Seite 9: Stromwandler Einstellen

    PQ Plus – UMD 97 Stromwandler einstellen Betätigen Sie eine beliebige Taste am UMD 97. Über die Taste 3 gelangen Sie ins Hauptmenü. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen und bestätigen dies mit der Taste 3.

  • Seite 10: Anschluss Und Einstellungen Kontrollieren

    Quick-Start Anleitung Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über das Display des Gerätes überprüft werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen.

  • Seite 11: Verbindung Mit Einem Pc Herstellen

    LAN: Wenn Sie sich per LAN-Kabel mit dem Gerät verbinden möchten, müssen Sie entweder die IP-Adresse des Gerätes auf Ihr Netz anpassen, oder die IP-Adresse Ihres Rechners anpassen. Das UMD 97(E / EL) wird mit der IP: 10.0.0.1 ausgeliefert. Öffnen Sie die ENVIS.Daq und wählen für eine USB-Verbindung den •...

  • Seite 12: Technische Daten

    Quick-Start Anleitung Technische Daten 230 V: 100 … 275 V ; 80 … 350 V Spannungsversorgung 24 V: 20 … 50 V ; 20 … 75 V Spannungsmessung 6 … 375 V ; 8 … 660 V (Opt.: 20 … 1090 V Frequenz 40 …...
  • Seite 13 PQ Plus – UMD 97...
  • Seite 14 Quick-Start Anleitung...
  • Seite 15 PQ Plus – UMD 97...
  • Seite 16 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Stand: 2023.01 Katalog finden Sie bei uns im Internet: Technische http://www.pq-plus.de...
