Rj45-Schnittstelle; Rs485-Schnittstelle - PQ Plus UMD 98 Schnellanleitung

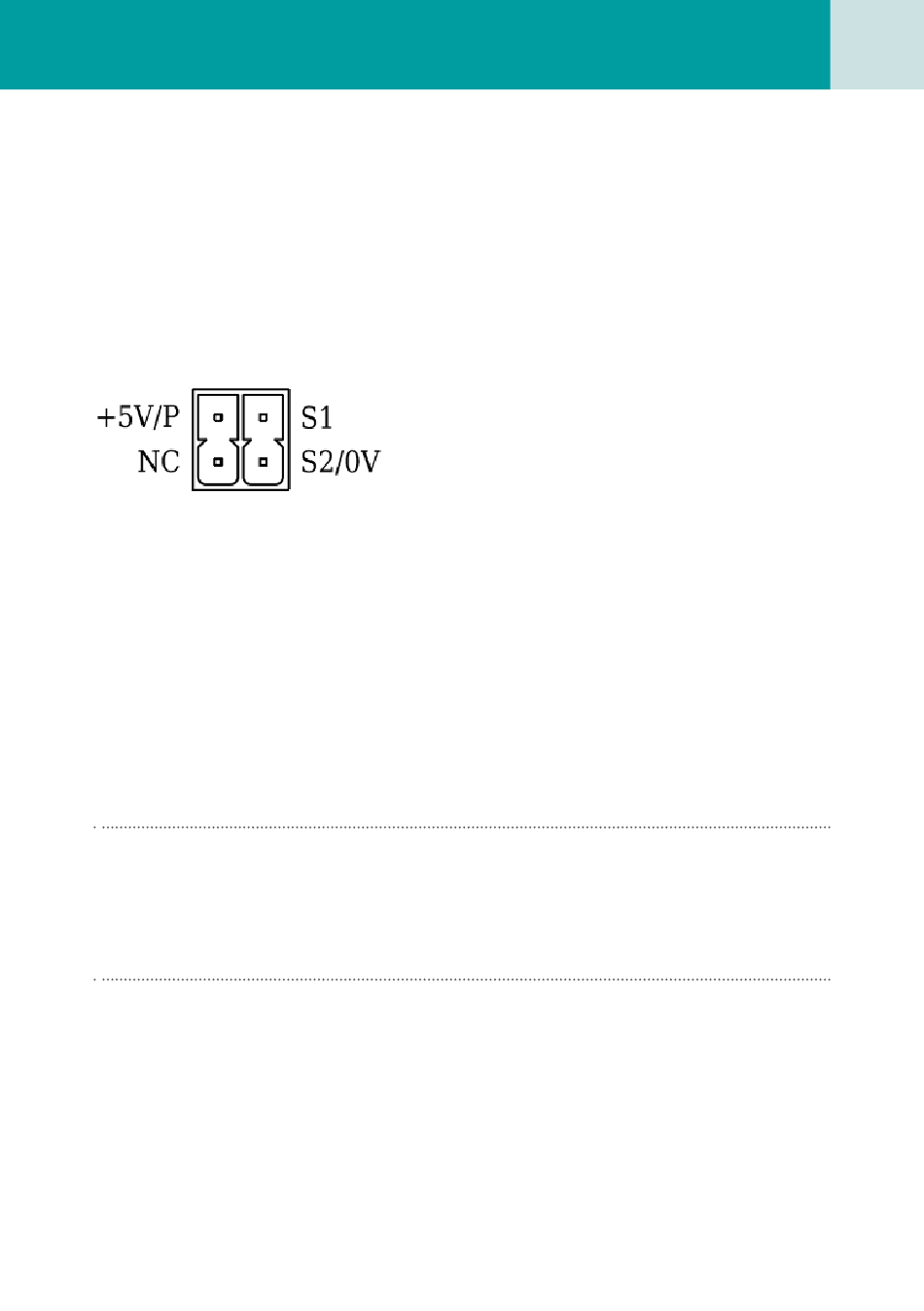

Anschluss der Rogowskispule (Typ KBU Flex):
Roter Draht auf die Klemme +5V/P
Weißer Draht auf die Klemme S1
Schwarzer Draht auf die Klemme S2/0V
Die Belegung der Anschlüsse ist wie folgt:
Anschluss der Fehlerstromwandler:
AI1 und AG1 für einen Fehlerstromwandler
•
AI2 und AG2 für einen Fehlerstromwandler (nur Variante RCM)
•
Die Anschlussklemmen für Fehlerstromwandler sind für Sekundärsignale
von 30 mA geeignet.

RJ45-Schnittstelle

Das UMD 98 verfügt über einen Standard RJ45-Anschluss für das LAN.
Der Anschluss befindet sich an der Rückseite des Gerätes unten links.

RS485-Schnittstelle

Das UMD 98 (RCM / RCM-T) ist mit einer RS485-Schnittstelle ausgestattet,
die über das Modbus RTU-Protokoll kommuniziert. Die Anschlüsse befinden
sich auf der Rückseite des Gerätes und sind mit „A+" (Klemme 31), „B-"
(Klemme 32) und „G" (Klemme 33) beschriftet.
